جزئیات محصول
مروری بر محصول

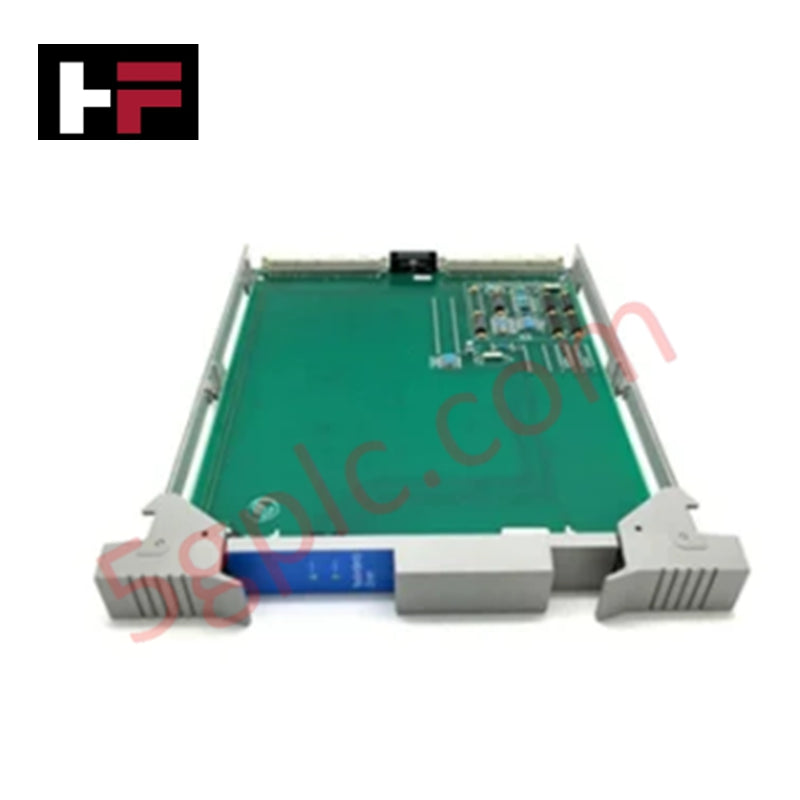

Honeywell MC-PAIH03 (51304754-150) به عنوان یک پردازنده ورودی آنالوگ سطح بالا با چگالی بالا (HLAI) در معماری Honeywell Process Manager عمل میکند. این ماژول کاملاً نو و اصلی با 16 کانال ورودی تفاضلی ارتباط برقرار میکند و از انواع سیگنالهای ولتاژ و جریان از فرستندههای دو سیمه یا خودتأمین پشتیبانی میکند. این سیگنالهای میدانی را به دادههای دیجیتال با وضوح بالا تبدیل میکند و به عنوان ستون فقرات نظارت دقیق بر فرآیند در صنایع نفت و گاز، شیمیایی و تولید برق عمل میکند.
مشخصات فنی
| پارامتر | دادههای عملکردی |
| کانالهای ورودی | 16 کانال تفاضلی |
| وضوح مبدل A/D | 16 بیت (14 بیت استفاده شده) |
| دامنههای ورودی | 0-5 ولت، 1-5 ولت، 0.4-2 ولت، 4-20 میلیآمپر (از طریق مقاومت 250 اهم) |
| دقت سختافزاری | ± 0.075% کل مقیاس (@ 23.5 درجه سانتیگراد) / ± 0.15% کل مقیاس (0-50 درجه سانتیگراد) |
| نرخ اسکن ورودی | 4 نمونه در ثانیه برای هر کانال (پنجره 250 میلیثانیه) |
| امپدانس ورودی | بیشتر از 10 مگااهم (تأمین شده) |
| رد حالت مشترک | 70 دسیبل (از جریان مستقیم تا 60 هرتز) |
| نویز متقابل | 60 دسیبل (کانال به کانال) |
| حداکثر ولتاژ ورودی | ± 30 ولت (بدون آسیب) |
| وزن | 0.60 کیلوگرم |
مزایای مهندسی
-
یکپارچگی سیگنال برتر: نسبت رد حالت مشترک 70 دسیبل (CMRR) و فیلتر RC تک قطبی یکپارچه، تداخل نویز الکتریکی را کاهش میدهد. این امر خوانشهای پایدار را حتی در محیطهایی با امواج الکترومغناطیسی شدید از موتورهای بزرگ یا تجهیزات کلیدزنی تضمین میکند.
-
سازگاری گسترده با FTA: این پردازنده به طور یکپارچه با مجموعه وسیعی از مجموعههای ترمینال میدانی (FTA) از جمله MU-TAIH02، TAIH12، TAIH52 و سری TAIH03/13/23/53/62 کار میکند. این انعطافپذیری امکان استقرار سریع در زیرساختهای موجود را فراهم میکند.
-
حفاظت مقاوم در برابر خطا: سختافزار تا ±30 ولت ورودی تفاضلی را بدون آسیب دیدن تحمل میکند. این مدار حفاظتی مقاوم از خرابی ماژول در هنگام خطاهای سیمکشی در سمت میدانی یا نوسانات گذرا که در راهاندازیهای صنعتی رایج است، جلوگیری میکند.
-
تبدیل با دقت بالا: با استفاده از 14 بیت از مبدل A/D 16 بیتی، MC-PAIH03 سطحی از دقت را ارائه میدهد که برای حلقههای کنترل حساس که نوسانات کوچک سیگنال بر کیفیت محصول تأثیر میگذارند، ضروری است.
-
مطابقت استاندارد ANSI/IEEE: این ماژول استانداردهای مقاومت در برابر نوسانات ANSI/IEEE C37.90.1-1978 را برآورده میکند و مقاومت قابل تأییدی در برابر گذراهای ولتاژ بالا روی خطوط سیگنال ارائه میدهد.
سؤالات متداول
-
کدام مجموعههای ترمینال میدانی (FTA) با MC-PAIH03 سازگارند؟
MC-PAIH03 از طیف گستردهای از FTAها از جمله MU-TAIH02، TAIH12، TAIH22، TAIH52، TAIH62 و مدلهای جدیدتر TAIH03، TAIH13، TAIH23 و TAIH53 پشتیبانی میکند. همیشه نیازهای ترمینال خاص فرستنده خود را بررسی کنید.
-
ماژول چگونه حلقههای جریان 4-20 میلیآمپر را مدیریت میکند؟
پردازنده سیگنالهای 4-20 میلیآمپر را با عبور جریان از یک مقاومت دقیق 250 اهمی میپذیرد و سیگنال را به دامنه 1-5 ولت برای مبدل A/D تبدیل میکند. اطمینان حاصل کنید که FTA شما شامل مقاومتهای دقیق لازم برای عملکرد حلقه جریان است.
-
پنجره نمونهبرداری برای 16 کانال چقدر است؟
سختافزار همه 16 کانال را در پنجره 250 میلیثانیه اسکن میکند و 4 نمونه در ثانیه برای هر کانال ارائه میدهد. این نرخ اسکن تعیینشده، جمعآوری دادههای همزمان در تمام نقاط فرآیند را تضمین میکند.
-
آیا این قطعه Honeywell بازسازی شده است یا اصلی؟
ما فقط واحدهای کاملاً نو در بستهبندی اصلی کارخانه عرضه میکنیم. این اطمینان میدهد که پردازنده حداکثر دقت سختافزاری ±0.075% کل مقیاس را دارد و طول عمر عملیاتی کامل مورد انتظار از سختافزار صنعتی نو را داراست.
