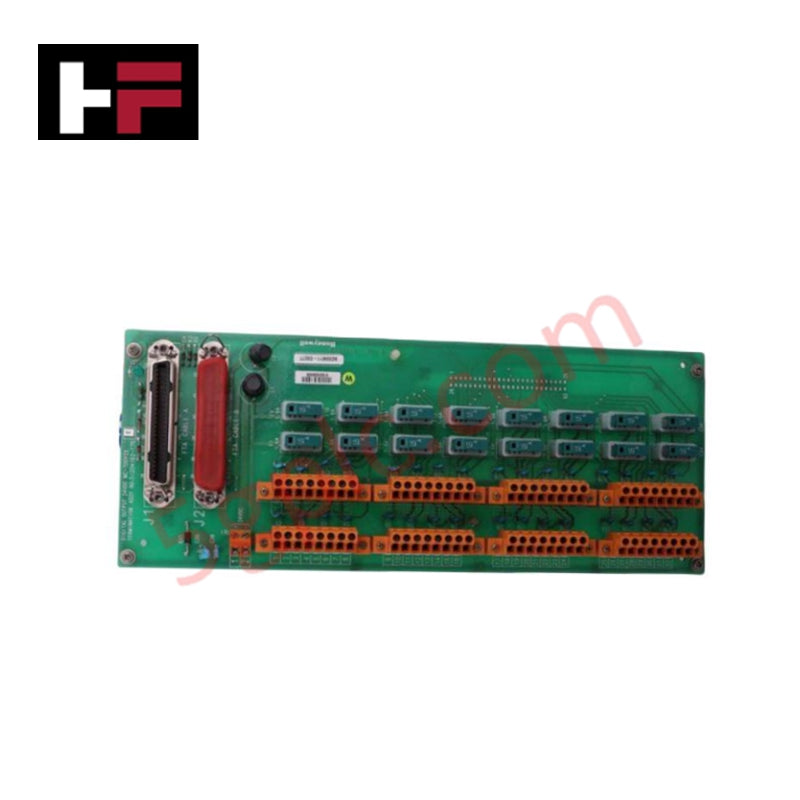

هانیول MC-TDOR22 (شماره قطعه 51309150-175) یک مجموعه پایانه خروجی دیجیتال با عملکرد بالا است که برای اتصال بینقص با سامانه دانش فرآیند اکسپریون (PKS) و سامانههای کنترل توزیعشده FSC طراحی شده است. این دستگاه خروجیهای مبتنی بر رله امن را برای کنترل تجهیزات میدانی فراهم میکند و در عین حال عملکرد قابل اطمینان در شرایط سخت صنعتی را تضمین مینماید.
مشخصات فنی
-
سازنده: هانیول
-
شماره مدل: MC-TDOR22
-
شماره قطعه: 51309150-175
-
نوع محصول: مجموعه پایانه خروجی دیجیتال
-
تعداد کانالهای خروجی: ۱۶ خروجی دیجیتال مستقل
-
نوع خروجی: تماس رله
-
رتبهبندی تماس: ۲۴۰ ولت جریان متناوب / ۱۲۵ ولت جریان مستقیم
-
ولتاژ ایزولاسیون: ۵۰۰ ولت RMS بین کانالها
-
مصرف برق: ۰.۵ وات به ازای هر کانال
-
ولتاژ ورودی: ۲۴ ولت جریان مستقیم اسمی
-
دمای کاری: منفی ۴۰ درجه سانتیگراد تا مثبت ۸۵ درجه سانتیگراد
-
دمای نگهداری: منفی ۴۰ درجه سانتیگراد تا مثبت ۸۵ درجه سانتیگراد
-
مقاومت در برابر رطوبت: ۵٪ تا ۹۵٪ رطوبت نسبی، بدون تراکم
-
نحوه نصب: سازگار با ریل دین
-
ابعاد: ۱۳.۵ سانتیمتر × ۷.۱ سانتیمتر × ۲ سانتیمتر
-
وزن: ۱ کیلوگرم
-
نمایشگر وضعیت: چراغ LED در سطح کانال برای نمایش وضعیت خروجی
کاربردها
MC-TDOR22 برای موارد زیر ایدهآل است:
-
فعالسازی تجهیزات میدانی و کنترل رله در سامانههای هانیول اکسپریون PKS
-
خروجیهای سامانه کنترل توزیعشده در ساختارهای FSC
-
فرآیندهای صنعتی که نیازمند کنترل قابل اطمینان خروجی دیجیتال ۱۶ کاناله هستند
-
محیطهای پتروشیمی، پالایش و تولید نیرو با تحمل دمایی بالا
پرسشهای متداول
س1: آیا این ماژول میتواند بارهای جریان متناوب و مستقیم را کنترل کند؟
ج1: بله، هر تماس رله برای ۲۴۰ ولت جریان متناوب یا ۱۲۵ ولت جریان مستقیم رتبهبندی شده است.
س2: آیا برای نصب در فضای باز مناسب است؟
ج2: MC-TDOR22 برای استفاده در فضای داخلی طراحی شده است؛ برای نصب در فضای باز نیاز به محفظه یا کابینت محافظ مناسب دارد.
س3: چگونه در تابلو کنترل نصب میشود؟
ج3: این ماژول با ریل دین سازگار است و امکان نصب ایمن و مدولار در رکهای استاندارد ورودی/خروجی را فراهم میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
