جزئیات محصول
بررسی فنی

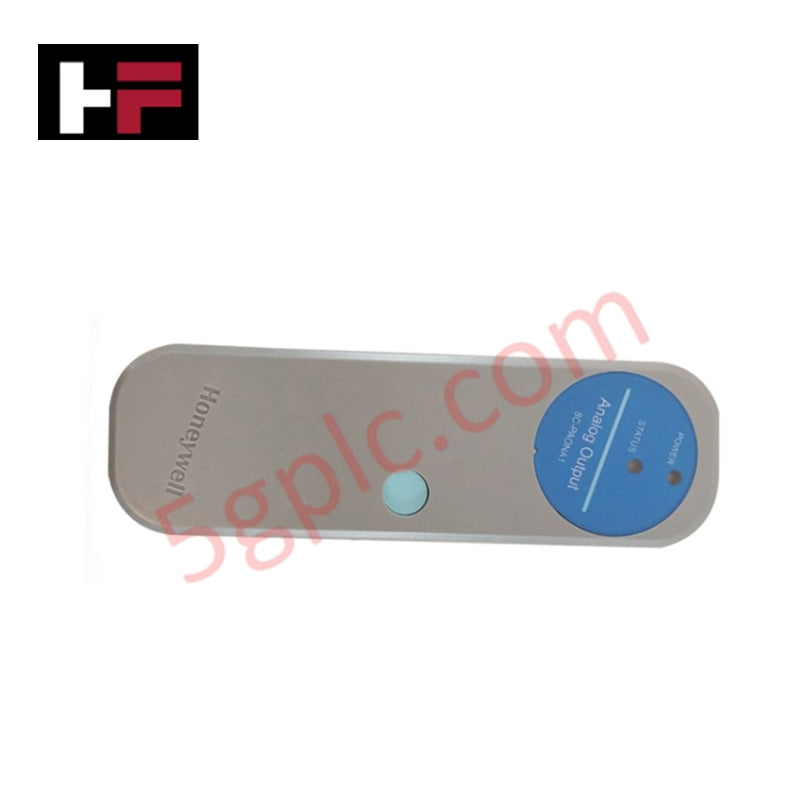

ماژول 8C-PAONA1 (P/N 51454469-175) یک ماژول خروجی آنالوگ دقیق است که برای خانواده ورودی/خروجی سری ۸ سیستم هانیول اکسپریون PKS طراحی شده است. این ماژول برای تبدیل سیگنالهای کنترلی دیجیتال از کنترلر C300 به جریانهای آنالوگ با وضوح بالا ۴-۲۰ میلیآمپر ساخته شده است و عناصر کنترلی نهایی حیاتی مانند شیرهای کنترلی، دمپرها و درایوهای سرعت متغیر را به حرکت درمیآورد. ساختار سختافزاری آن بر پایداری سیگنال و جبران انحراف تأکید دارد تا عملکردی پایدار در محیطهای صنعتی با لرزش زیاد و تغییرات حرارتی شدید تضمین شود.
مشخصات فنی
پارامترهای زیر ویژگیهای الکتریکی و مکانیکی سختافزار 8C-PAONA1 (51454469-175) را شرح میدهند.
-
تعداد کانالها: ۱۶ کانال بدون جداسازی
-
دامنه سیگنال خروجی: ۴ میلیآمپر تا ۲۰ میلیآمپر (پشتیبانی از پیکربندی ۰-۲۰ میلیآمپر)
-
نوع خروجی: تأمین جریان
-
وضوح تبدیل دیجیتال به آنالوگ: حداقل ۱۲ بیت
-
دقت: ±۰.۱٪ از کل بازه در دمای ۲۵ درجه سانتیگراد
-
زمان تثبیت: < ۱۰۰ میلیثانیه برای رسیدن به ۹۹٪ مقدار نهایی
-
دامنه امپدانس بار: ۰ تا ۷۵۰ اهم (در توان حلقه ۲۴ ولت مستقیم)
-
ابعاد ماژول: ۵۱ میلیمتر × ۲۶۷ میلیمتر × ۱۷۸ میلیمتر
-
وزن: حدود ۰.۵ کیلوگرم
-
ولتاژ جداسازی: ۵۰ ولت مستقیم (کانال به کانال) / ۲۵۰۰ ولت مستقیم (منطق به میدان)
-
دمای کاری: -۴۰ درجه سانتیگراد تا +۷۰ درجه سانتیگراد
-
دمای نگهداری: -۵۵ درجه سانتیگراد تا +۸۵ درجه سانتیگراد
یکپارچگی و صحت سیگنال
ماژول 8C-PAONA1 (51454469-175) از تشخیصهای پیشرفته داخلی برای پایش سلامت هر حلقه خروجی بهره میبرد. این ماژول میتواند شرایط سیم باز و اتصال کوتاه را شناسایی کرده و این خطاها را مستقیماً به رابط کنترل اکسپریون گزارش دهد. نصب عمودی آن در مجموعه ورودی/خروجی سری ۸ (IOTA) موجب تهویه طبیعی و خنکسازی بهتر میشود که طول عمر قطعه را نسبت به سیستمهای رک افقی سنتی افزایش میدهد.
پرسشهای متداول
آیا این ماژول از پروتکل ارتباطی HART پشتیبانی میکند؟ماژولهای استاندارد 8C-PAONA1 عملکرد پایه خروجی آنالوگ را ارائه میدهند. برای ارتباط دیجیتال دوطرفه HART بر روی سیگنال ۴-۲۰ میلیآمپر، کاربران باید بررسی کنند که آیا نسخه خاص سیستم نیازمند نمونه مجهز به HART (8C-PHAO01) است یا خیر.
اگر ارتباط کنترلر قطع شود، چه اتفاقی برای سیگنال خروجی میافتد؟ماژول 8C-PAONA1 میتواند از طریق نرمافزار پیکربندی اکسپریون طوری تنظیم شود که یا «آخرین مقدار را نگه دارد» یا به «مقدار ایمنی از پیش تعیین شده» (مثلاً ۰ میلیآمپر یا ۴ میلیآمپر) تغییر وضعیت دهد تا ایمنی فرایند در هنگام قطع ارتباط حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
