جزئیات محصول
بررسی فنی

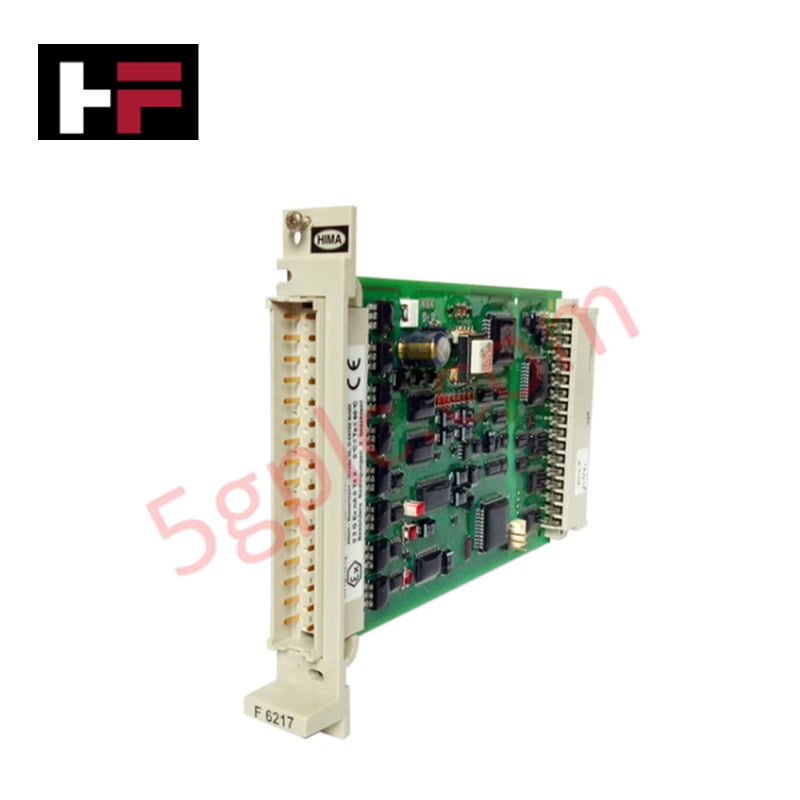

HIMA F 6217 یک ماژول ورودی آنالوگ با دقت بالا و مرتبط با ایمنی است که برای کنترلکنندههای سری HIMatrix F و M طراحی شده است. این ماژول ۸ کاناله برای اتصال به حسگرهای حیاتی در محیطهایی که نیاز به گواهی SIL 3 دارند، ساخته شده است. این ماژول دارای ایزولاسیون ایمنی یکپارچه بوده و از سیگنالهای جریان و ولتاژ پشتیبانی میکند و زمان پاسخ سریع لازم برای کاربردهای خاموشی اضطراری (ESD) و حفاظت فشار بالا (HIPPS) را فراهم میآورد.
مشخصات دقیق
-
نوع ماژول: ورودی آنالوگ ۸ کاناله (مرتبط با ایمنی)
-
سطح یکپارچگی ایمنی: SIL 3 / AK6 / PLe
-
دامنه ورودی (جریان): 0/4...20 میلیآمپر (با استفاده از شنت خارجی یا داخلی)
-
دامنه ورودی (ولتاژ): 0...5 ولت / 0...10 ولت DC
-
وضوح مبدل A/D: ۱۲ بیت
-
امپدانس ورودی: ۱۰۰ کیلو اهم
-
مقیاسبندی اندازهگیری: ۰ میلیولت = ۰ واحد | ۵.۵ ولت = ۴۰۹۵ واحد
-
حداکثر محدودیت ورودی: ۵.۵ ولت (ولتاژ) / ۲۲ میلیآمپر (جریان)
-
ایزولاسیون گالوانیکی: کانالهای ایزوله ایمنی برای سرکوب تداخل
-
فرم فاکتور: ماژول جمعوجور برای نصب روی ریل HIMatrix
پیکربندی و سازگاری
F6217/F 6217 (شماره قطعه: F6217) از طریق ابزار مهندسی HIMA SILworX برنامهریزی و پیکربندی میشود. این ماژول اغلب در معماریهای توزیعشده I/O استفاده میشود که در آن متغیرهای فرایند آنالوگ (فشار، دما، جریان) باید با قابلیت اطمینان بالا نظارت شوند.
سؤالات متداول
چگونه F 6217 سیگنالهای جریان را در حالی که ورودی مبتنی بر ولتاژ است، مدیریت میکند؟ این ماژول افت ولتاژ روی مقاومت شنت را اندازهگیری میکند. هنگام نظارت بر حلقههای 0/4...20 میلیآمپر، یک شنت برای تبدیل جریان به ولتاژ متناسب در محدوده 0...5.5 ولت اعمال میشود.
آیا F 6217 میتواند در کاربردهای غیر ایمنی استفاده شود؟ در حالی که برای حلقههای ایمنی SIL 3 طراحی شده است، میتواند سیگنالهای کنترل استاندارد را پردازش کند؛ اما ارزش اصلی آن در قابلیتهای تشخیصی و معماری ایمن در برابر خطا است.
مقایسه محصول
-
F 6217: ورودی آنالوگ ۸ کاناله، وضوح ۱۲ بیت، پشتیبانی چندمنظوره از جریان/ولتاژ.
-
F 6214: ورودی آنالوگ ۴ کاناله، معمولاً برای نظارت سیگنالهای کوچکتر استفاده میشود.
-
F 6221: ماژول ورودی دیجیتال با چگالی بالا، برای حالتهای گسسته به جای متغیرهای آنالوگ استفاده میشود.
