جزئیات محصول

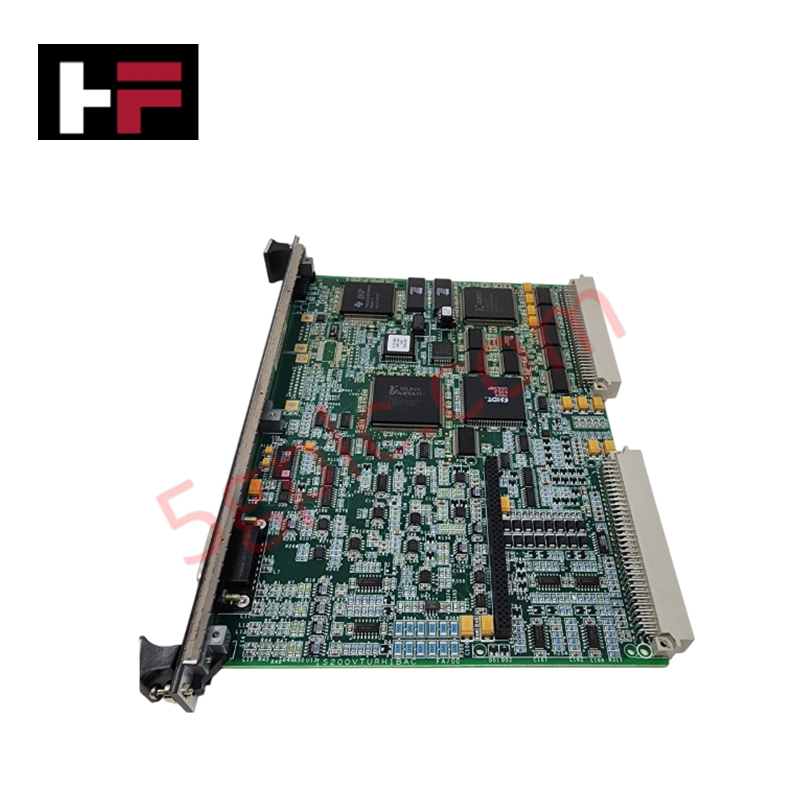

برد GE IS200VTURH1BAC (برد حفاظت توربین IS200VTURH1BAC) که برای حفاظت اولیه در برابر افزایش بیش‌ازحد سرعت توربین و همگام‌سازی ژنراتور در معماری‌های کنترلی Mark VI پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این برد حسگرهای غیرفعال برداشت مغناطیسی، ورودی‌های کنتاکت فرایندی و رله‌های خروجی سلونوئید تریپ را به‌منظور مدیریت سنجش سرعت و فعال‌سازی مدار تریپ، مستقیماً از طریق باس‌های اختصاصی بک‌پلین حفاظتی به یکدیگر متصل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200VTURH1BAC |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| دمای کاری | ۰ تا +۶۰ درجه سانتی‌گراد |
| مصرف توان | مصرف توان استاندارد باس بک‌پلین |
| مخفف عملکردی | VTUR |
| محدوده نرخ پالس MPU | ۲ هرتز تا ۲۰ کیلوهرتز |
| دقت نرخ پالس MPU | ۰٫۰۵٪ مقدار خوانده‌شده |
| سلونوئیدهای تریپ تحت کنترل | ۳ |
| حسگری ولتاژ کنتاکت | ۲۰ ولت DC برای HI / ۶ ولت DC برای LO |
| بردهای رابط | TRPG، TRPL، TREG، TRPS |
سرعت ارتباط باس بک‌پلین و اجرای قطعی شبکه
برد GE IS200VTURH1BAC مستقیماً با شبکه کنترلر Mark VI و با استفاده از پروتکل‌های سرعت ارتباط باس بک‌پلین تعامل می‌کند تا شمارش نرخ پالس‌های بلادرنگ را از چهار برداشت مغناطیسی غیرفعال (MPU) پردازش کند. این کارت که در معماری‌های ساده یا افزونگی پیمانه‌ای سه‌گانه (TMR) کار می‌کند، منطق اصلی تریپ را با قطعیّت سیگنال بالا اجرا کرده و هم‌زمان با حفظ سرکوب تداخل متقابل و ایزولاسیون الکتریکی از سیم‌کشی میدان، بازخورد ولتاژ ژنراتور را برای همگام‌سازی خودکار پردازش می‌کند.
پرسش‌های متداول
س: کدام بردهای ترمینال برای تریپ رله و مسیریابی سیگنال، مستقیماً با IS200VTURH1BAC ارتباط دارند؟
پ: این برد مستقیماً با بردهای ترمینال TRPG، TRPL، TREG و TRPS ارتباط دارد تا سیگنال‌های تریپ را به بریکر اصلی ژنراتور و شیرهای سلونوئیدی تریپ هدایت کند.
س: مدار ورودی سرعت MPU چگونه تبدیل سیگنال را روی برد انجام می‌دهد؟
پ: کانال‌های داخلی حسگری سرعت غیرفعال، نرخ پالس‌های ۲ هرتز تا ۲۰ کیلوهرتز را با دقت ۰٫۰۵٪ مقدار خوانده‌شده به شمارش‌های فرکانس دیجیتال تبدیل می‌کنند تا تریپ‌های سخت‌افزاری افزایش‌سرعت را فعال کنند.
راهنمای نصب در محل
- شاسی رک را خاموش کنید و پیش از قرار دادن یا نشاندن برد، صفر بودن پتانسیل در سراسر باس بک‌پلین را بررسی کنید.
- لبه‌های برد مدار را با راهنماهای کارت در شکاف اختصاص‌یافته رک VME مربوط به Mark VI هم‌راستا کنید و آن را به داخل بلغزانید تا کانکتورهای بک‌پلین کاملاً در جای خود بنشینند.
- پیچ‌های نگهدارنده بالا و پایین پنل جلویی را سفت کنید تا اتصال زمین بدنه برقرار شود و از جابه‌جایی در اثر لرزش جلوگیری شود.
- بررسی کنید که کابل‌های سیگنال برداشت مغناطیسی غیرفعال (MPU) از زوج‌های تابیده و شیلددار استفاده کنند و سیم تخلیه شیلد در یک نقطه روی قاب محفظه به زمین متصل شده باشد.
- پیش از برقراری مجدد برق کابینت، تنظیمات جامپر و مسیر عبور کابل ریبونی برد ترمینال به واحدهای TRPG، TRPL، TREG یا TRPS را تأیید کنید.
