جزئیات محصول
بررسی اجمالی

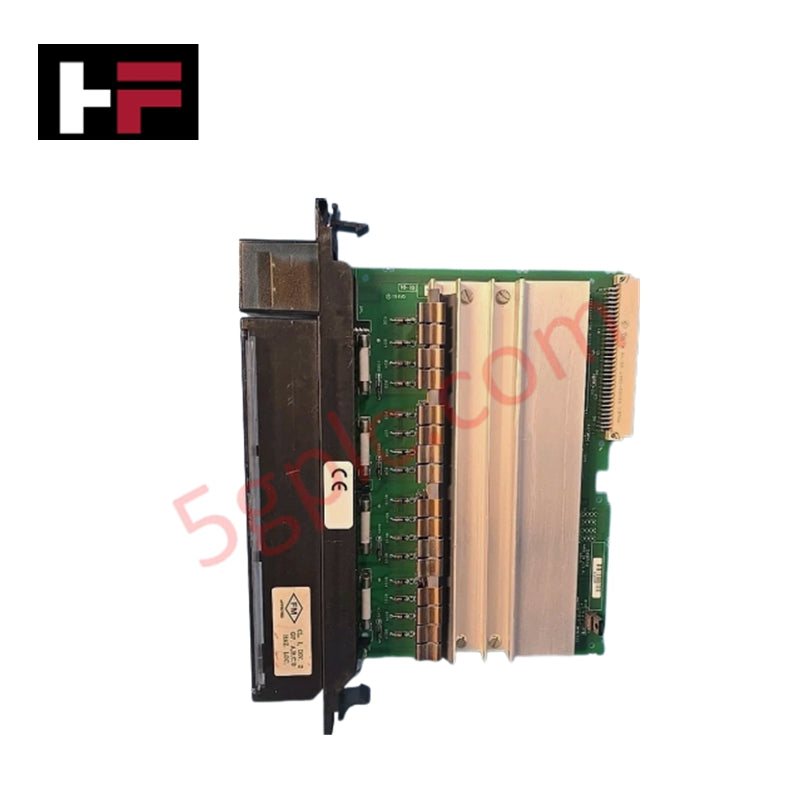

ماژول خروجی گسسته جریان مستقیم IC697MDL740 ساخت شرکت GE Fanuc، یک ماژول با کارایی بالا است که برای استفاده در سیستم کنترلکننده منطقی برنامهپذیر سری 90-70 طراحی شده است. این ماژول دارای شانزده خروجی کنترلشده بهصورت جداگانه است که قادر به تحمل بارهای صنعتی با عملکرد سوئیچینگ سریع، ولتاژ جداسازی بالا و حفاظت قابل اعتماد در برابر اختلالات الکتریکی میباشد. این ماژول بهویژه برای کاربردهای کنترل دقیق که نیازمند پاسخ سریع و عملکرد مداوم خروجی جریان مستقیم هستند، مناسب است.
مشخصات فنی
-
سازنده: GE Fanuc Emerson
-
خط تولید: سری 90-70
-
نوع محصول: ماژول خروجی گسسته
-
شماره قطعه: IC697MDL740
-
وزن: 2.44 پوند (1.11 کیلوگرم)
-
ولتاژ نامی: 24–48 ولت جریان مستقیم
-
دامنه ولتاژ خروجی: 20–60 ولت جریان مستقیم
-
تعداد خروجیها: 16 نقطه
-
جریان خروجی: 2 آمپر برای هر نقطه، 4 آمپر برای هر گروه
-
افت ولتاژ خروجی: 0.8 ولت / 0.4 اهم (حداکثر)
-
ولتاژ جداسازی: 1500 ولت بین مدارهای میدانی و منطقی
-
جریان لحظهای اولیه: حداکثر 20 آمپر به مدت 20 میلیثانیه
-
زمان پاسخ (روشن): ≤ 2 میلیثانیه
-
زمان پاسخ (خاموش): ≤ 2 میلیثانیه
-
نیاز جریان بکپلین: 0.15 آمپر در 5 ولت جریان مستقیم
-
نصب: شکاف پایه استاندارد سری 90-70
-
نوع خروجی: خروجی ترانزیستور منبع تغذیه
-
حفاظت: سرکوب و جداسازی داخلی برای ایمنی در برابر نویز
ویژگیهای کلیدی
-
شانزده خروجی جریان مستقیم با قابلیت سوئیچینگ جریان بالا.
-
زمان پاسخ سریع مناسب برای سیستمهای اتوماسیون حساس به زمان.
-
جداسازی الکتریکی بالا برای افزایش اطمینان و ایمنی.
-
طراحی جمعوجور با اشغال یک شکاف، سازگار با رکهای سری 90-70.
-
ساخته شده برای تحمل شرایط سخت محیطهای صنعتی.
سناریوهای کاربردی
-
کنترل فرآیند و اتوماسیون ماشینهای گسسته.
-
سیستمهای صنعتی که نیاز به سوئیچینگ خروجی همزمان دارند.
-
کاربردهایی که شامل سلونوئیدها، کنتاکتورها یا چراغهای نشانگر هستند.
پرسشهای متداول
سؤال: آیا IC697MDL740 میتواند خروجیهای با ولتاژهای مختلف را پشتیبانی کند؟
پاسخ: خیر، همه خروجیهای این ماژول برای یک دامنه ولتاژ جریان مستقیم یکسان تنظیم شدهاند.
سؤال: حداکثر میزان جداسازی چقدر است؟
پاسخ: این ماژول تا 1500 ولت جداسازی بین مدارهای منطقی و میدانی فراهم میکند.
