جزئیات محصول
توضیحات محصول

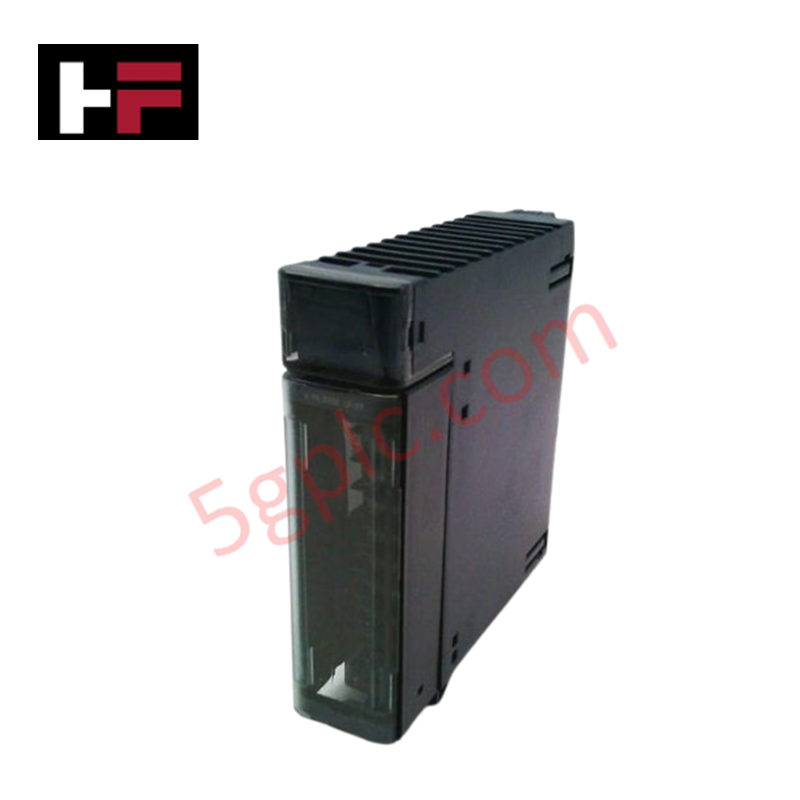

ماژول خروجی رله IC694MDL930 از سری GE Fanuc PACSystems RX3i، شانزده خروجی رله جداشده به صورت فرم A (معمولاً باز) ارائه میدهد. این ماژول برای عملکرد انعطافپذیر با ولتاژ AC/DC طراحی شده و از طیف گستردهای از بارها با ایزولاسیون قوی و عمر طولانی کنتاکت رله پشتیبانی میکند. این ماژول برای سیستمهای اتوماسیون صنعتی که نیاز به سوئیچینگ قابل اعتماد و عملکرد مقاوم دارند، ایدهآل است.
مشخصات فنی
-
سازنده: GE Fanuc Emerson
-
خط تولید: PACSystems RX3i
-
شماره قطعه: IC694MDL930
-
نوع محصول: ماژول خروجی رله
-
تعداد کانالها: ۱۶ خروجی رله جداشده
-
فرم کنتاکت: فرم A (معمولاً باز)
-
دامنه ولتاژ کاری: ۵–۳۰ ولت DC یا ۵–۲۵۰ ولت AC
-
ولتاژ خروجی نامی: ۲۴ ولت DC؛ ۱۲۰–۲۴۰ ولت AC
-
جریان خروجی هر کانال:
-
حداقل: ۱۰ میلیآمپر
-
حداکثر: ۴ آمپر مقاومتی (۵–۳۰ ولت DC، ۵–۲۵۰ ولت AC)
-
حداکثر: ۲۰۰ میلیآمپر مقاومتی (۱۲۵ ولت DC)
-
بار راهانداز: ۲ آمپر به ازای هر خروجی (۵–۳۰ ولت DC، ۵–۲۵۰ ولت AC)
-
حداکثر بار: ۴ آمپر مقاومتی به ازای هر خروجی؛ حداکثر ۲۰ آمپر برای هر ماژول (نصبهای UL)
-
جریان سوئیچینگ: ۴ آمپر به ازای هر نقطه
-
رتبه جریان هجومی: ۵ آمپر
-
زمان پاسخ: معمولاً ۱۰–۱۵ میلیثانیه
-
عمر کنتاکت رله: بین ۱۵۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ عملیات بسته به نوع بار
-
ایزولاسیون (از میدان به بکپلن و زمین فریم): ۲۵۰ ولت AC پیوسته؛ تحمل ۱۵۰۰ ولت AC به مدت ۱ دقیقه
-
ایزولاسیون (نقطه به نقطه): بله
-
جریان کشیده شده از بکپلن: ۶ میلیآمپر در ۵ ولت DC؛ ۷۰ میلیآمپر در ۲۴ ولت DC برای تغذیه رله (تمام خروجیها روشن)
-
نمایشگرهای LED: ۳۲ LED شمارهگذاری شده به صورت جداگانه برای وضعیت خروجی
-
پردازندههای سازگار: PACSystems RX3i و سری 90-30
-
نصب: اسلاتهای ورودی/خروجی PLC سری RX3i PACSystems
-
وزن: ۰.۸۸ پوند (۰.۴۰ کیلوگرم)
-
وضعیت چرخه عمر: فعال
سناریوهای کاربردی
-
سیستمهای اتوماسیون صنعتی که نیاز به سوئیچینگ رله AC/DC دارند
-
کاربردهایی که نیاز به خروجیهای جداشده برای ایمنی و اطمینان دارند
-
محیطهایی که بارهای راهانداز و سوئیچینگ بار لامپ رایج است
سؤالات متداول
س: این ماژول چند خروجی رله ارائه میدهد؟ پاسخ: ۱۶ خروجی رله جداشده به صورت فرم A (معمولاً باز).
س: دامنههای ولتاژ پشتیبانی شده چیست؟ پاسخ: ۵–۳۰ ولت DC و ۵–۲۵۰ ولت AC.
س: حداکثر جریان سوئیچینگ چقدر است؟ پاسخ: ۴ آمپر به ازای هر نقطه برای بارهای مقاومتی.
س: عمر مورد انتظار کنتاکت رله چقدر است؟ پاسخ: بین ۱۵۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ عملیات بسته به ولتاژ و نوع بار.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
