جزئیات محصول

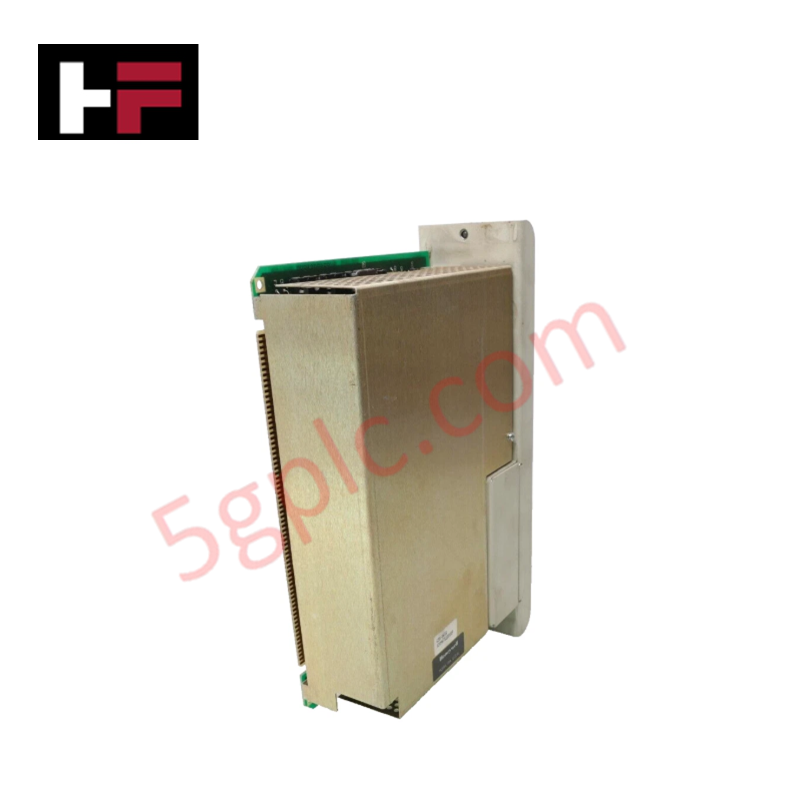

پیکربندی شده برای اجرای منطق گسسته در پلتفرمهای کنترل IPC 620، Honeywell 620-1633 (ماژول پردازشگر کنترل 620-1633) اجرای مستقیم الکتریکی منطق کنترل برنامهریزی شده توسط کاربر را فراهم میکند. سختافزار وظایف اسکن ورودی/خروجی سیستم و ارتباطات را از طریق رابطهای فیزیکی یکپارچه، شامل کانکتورهای Sub-D 9 پین و 25 پین، مدیریت میکند و در عین حال بازخورد وضعیت در زمان واقعی را از طریق نشانگرهای LED پنل جلویی و کلید سوئیچ امنیتی با کلید ارائه میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 620-1633 |
| برند | Honeywell |
| مبدا | مشخص نشده |
| وزن | 0.74 کیلوگرم |
| پورتهای ارتباطی | 1 عدد Sub-D 9 پین، 1 عدد Sub-D 25 پین |
| پیکربندی | سوئیچ حالت با کلید |
جداسازی کانال به کانال و یکپارچگی حلقه
مدل 620-1633 از جداسازی دقیق کانال به کانال در پورتهای ارتباطی خود استفاده میکند تا از ایجاد حلقههای زمین و انتشار نویز حالت مشترک بین کنترلر و دستگاههای برنامهریزی یا نظارت خارجی جلوگیری کند. این تفکیک معماری تضمین میکند که ارتباط باس بکپلین با سرعت بالا قطعی و مقاوم در برابر گذراهای الکتریکی ناشی از سختافزار جانبی باقی بماند. رعایت دقیق پروتکلهای محافظت اختصاصی پورت برای حفظ یکپارچگی سیگنال و جلوگیری از خرابی دادههای ناشی از تداخل الکترومغناطیسی (EMI) در رابطهای سریال ارتباطی ضروری است.
سؤالات متداول
س: آیا 620-1633 از تعویض داغ (hot-swapping) در حالی که بکپلین رک فعال است پشتیبانی میکند؟
ج: خیر. 620-1633 از تعویض داغ پشتیبانی نمیکند. رک میزبان باید خاموش شود تا از جرقه الکتریکی در رابط بکپلین جلوگیری شده و از احتمال خرابی حافظه یا رجیسترهای ورودی/خروجی پردازشگر هنگام وارد کردن ماژول جلوگیری شود.
س: عملکرد سوئیچ با کلید روی پنل جلویی چیست؟
ج: سوئیچ با کلید به عنوان قفل امنیتی فیزیکی عمل میکند تا از تغییرات غیرمجاز در حالت عملکرد پردازشگر، مانند تغییر بین حالتهای RUN، PROGRAM و REMOTE در حین عملیات فعال سیستم جلوگیری کند.
راهنمای نصب در محل
- جداسازی برق سیستم: قبل از نصب ماژول، تمام منابع تغذیه رک کنترلر را جدا کنید تا اطمینان حاصل شود که هیچ جریان پنهانی روی پینهای کانکتور بکپلین وجود ندارد.
- قرار دادن در بکپلین: ماژول را در شکاف پردازشگر مشخص شده وارد کنید. اطمینان حاصل کنید که کانکتور لبه عقب کاملاً جا افتاده است تا ارتباط قابل اعتماد با باس ورودی/خروجی و ریلهای توزیع برق برقرار شود.
- کابلکشی و زمین کردن: از کابلهای دارای محافظ مناسب برای پورتهای Sub-D 9 پین و 25 پین استفاده کنید. محافظ کابلها را به نقطه زمین مشخص شده سیستم متصل کنید تا از ولتاژهای گذرا محافظت شود.
- محیط: اطمینان حاصل کنید که رک کنترلر در محیطی بدون گرد و غبار رسانا یا رطوبت بیش از حد نصب شده و جریان هوای کافی به پنل جلویی ماژول برای دفع حرارت مؤثر قطعات داخلی فراهم باشد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
