جزئیات محصول
بررسی فنی

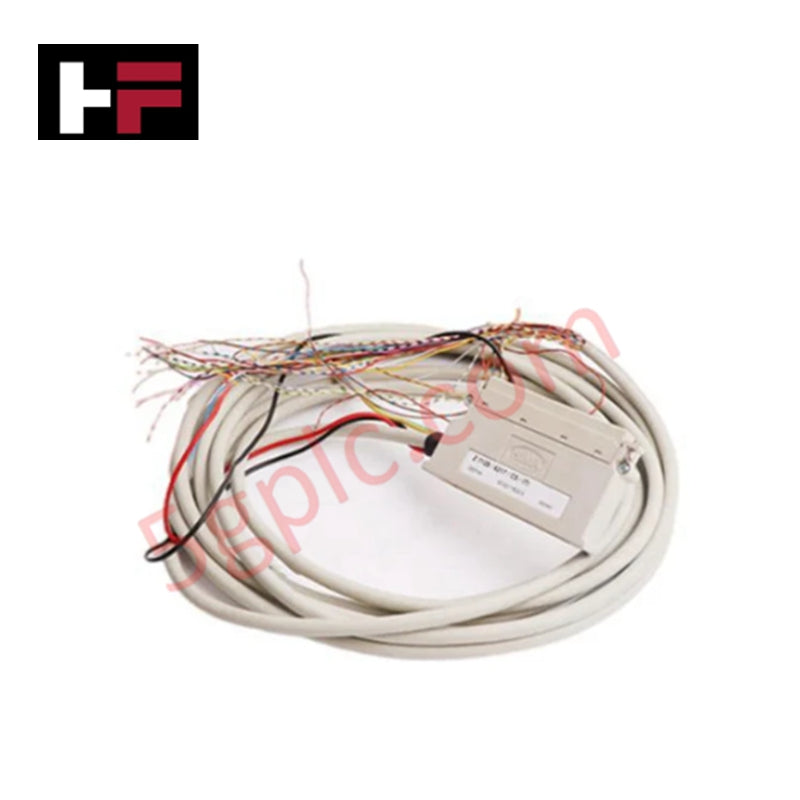

Z 7108 یک قطعه رابط تخصصی طراحی شده برای محیط سیستم ایمنی HIMA است که عمدتاً برای علامتگذاری سیمها و توزیع سیگنال به کار میرود. این دوشاخه کابل، اتصالات با یکپارچگی بالا بین سیمکشی میدانی و ماژولهای مرتبط با ایمنی را تضمین میکند و مطابق با استانداردهای سختگیرانه DIN برای انتقال سیگنال عمل مینماید. طراحی آن شامل ویژگیهای خاص امپدانس است تا دقت پایش حلقه را حفظ کند، که برای تشخیص قطع یا اتصال کوتاه سیمها در عملکردهای ایمنی ابزار دقیق ضروری است.
مشخصات دقیق
-
نام مدل: Z 7108
-
کارکرد محصول: دوشاخه کابل علامتگذاری سیم با تنظیم سیگنال یکپارچه
-
زمان پاسخ سوئیچینگ: تقریباً ۱۰ میلیثانیه
-
انطباق امپدانس خط: ۵۰ اهم (طراحی شده بر اساس استاندارد DIN 19234)
-
حداکثر فاصله انتقال: ۱۰۰۰ متر (با استفاده از سیم با سطح مقطع ۰.۵ میلیمتر مربع)
-
ولتاژ مرجع تغذیه (US): ۸.۲ ولت مستقیم
-
نیازمندیهای توان داخلی: ۵ ولت = ۹۰ میلیآمپر / ۲۴ ولت = ۱۷۰ میلیآمپر
-
عرض ماژول: ۴ واحد TE
-
نوع نصب: اتصال دوشاخهای برای صفحههای پشتی سیستم HIMA یا بلوکهای ترمینال
-
وزن لجستیکی: تقریباً ۲ کیلوگرم
کاربرد صنعتی و یکپارچگی ایمنی
Z 7108 اغلب در سیستمهایی که نیاز به پایش حسگرهای دوردست در فواصل طولانی دارند به کار میرود. با رعایت منحنی امپدانس DIN 19234، امکان استفاده از کلیدهای مجاورت و حسگرهای دیجیتال مطابق با استاندارد NAMUR در محیطهای انفجاری یا مناطق حساس ایمنی فراهم میشود. زمان سوئیچینگ ۱۰ میلیثانیهای ماژول تضمین میکند که تغییرات وضعیت سیگنال در چرخههای کوتاه وظیفه کنترلکنندههای ایمنی HIMA ثبت شود و از تأخیر در اجرای خاموشی اضطراری جلوگیری گردد.
پرسشهای فنی متداول
طول کابل چگونه بر یکپارچگی سیگنال Z 7108 تأثیر میگذارد؟
این ماژول برای طولهای تا ۱۰۰۰ متر با استفاده از هادی ۰.۵ میلیمتر مربع طراحی شده است. افزایش سطح مقطع سیم میتواند افت ولتاژ در مسیرهای طولانیتر را کاهش دهد، در حالی که استفاده از سیم نازکتر ممکن است از حد امپدانس ≤ ۵۰ اهم که برای انطباق با DIN لازم است، فراتر رود.
آیا Z 7108 با سیستمهای ایمنی غیر HIMA سازگار است؟
اگرچه ویژگیهای الکتریکی مطابق با استاندارد DIN 19234 است، فرم فیزیکی ۴ واحد TE و تخصیص پایهها به طور خاص برای ساختار رکهای HIMA و مجموعههای ترمینال طراحی شده است.
