بررسی محصول

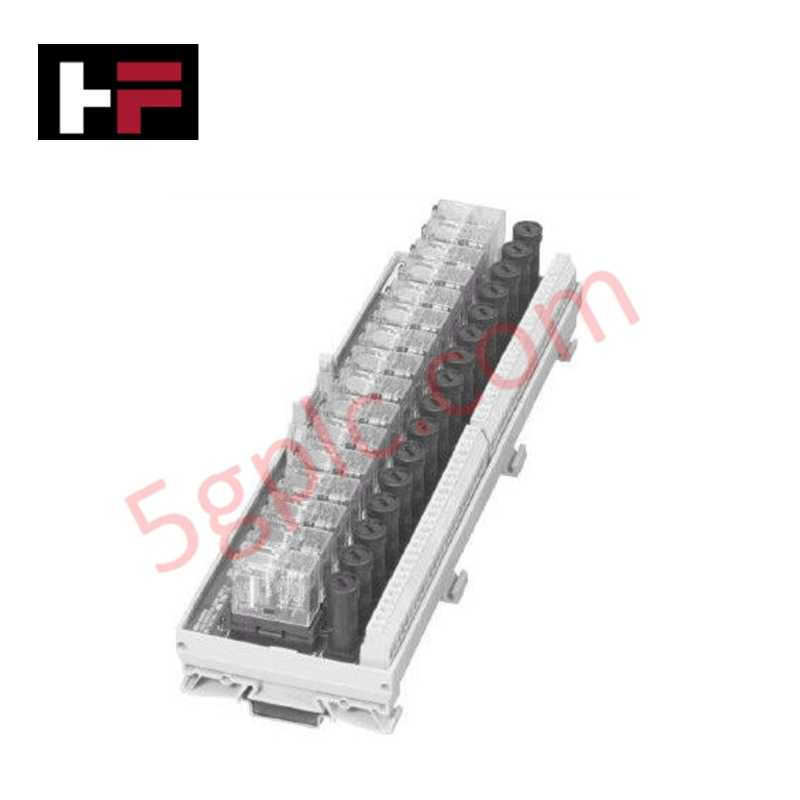

Allen Bradley 1492-XIM2024-16RF بهعنوان یک ماژول رابط توسعهدهنده با چگالی بالا در سیستم سیمکشی دیجیتال 1492 عمل میکند. این ماژول فاصله بین ماژولهای خروجی PLC و دستگاههای میدانی با جریان بالا را با ارائه 16 کانال رله یکپارچه پر میکند. این ماژول معماری تابلو را با تجمیع رلههای واسط در یک فضای فشرده روی ریل دین ساده میکند. ما این واحد را بهصورت کاملاً نو و اصل ارائه میدهیم که ایمنی و عملکرد تأییدشده کارخانه را برای کاربردهای کلیدی سوئیچینگ تضمین میکند.
مشخصات فنی
ماژول 1492-XIM2024-16RF از یک اتصال 20 پین مقاوم برای مدیریت بارهای جریان بالا در چندین جفت رله استفاده میکند.
| ویژگی | مشخصات |
| سازنده | Allen Bradley (راکول اتوماسیون) |
| مدل | 1492-XIM2024-16RF |
| نوع رابط | ماژول رابط توسعهدهنده (رله) |
| تعداد پین | کانکتور 20 پین |
| ولتاژ سیمپیچ رله | 24 ولت DC |
| جریان اوج ماژول | 96 آمپر |
| جریان اوج مدار | 10 آمپر |
| جریان اوج جفت رله | 12 آمپر |
| جریان مدار نشانگر | 2 میلیآمپر |
| کد دما | T3C |
| وزن | 1.56 پوند (0.71 کیلوگرم) |
مزایای مهندسی
-
ظرفیت جریان بالا: این ماژول جریان اوج کل 96 آمپر را در سراسر واحد مدیریت میکند. این ماژول بارهای جریان هجومی بالا را بهخوبی کنترل میکند و به مهندسان اجازه میدهد بدون خطر آسیب به بکپلن یا خرابی زودرس قطعات، سولنوئیدها و استارترهای موتور سنگین را سوئیچ کنند.
-
گواهینامه مکانهای خطرناک: رتبهبندی کد دمای T3C اجازه نصب در محیطهای خاص خطرناک را میدهد. این گواهی تضمین میکند که ماژول در حین عملکرد مداوم با بار بالا دمای سطح ایمن را حفظ میکند، که برای تأسیسات نفت، گاز و فرآوری شیمیایی حیاتی است.
-
عیبیابی سادهشده: مدارهای نشانگر یکپارچه تنها 2 میلیآمپر جریان میکشند و بازخورد بصری واضحی از وضعیت رلهها ارائه میدهند. تکنسینها میتوانند قطعات معیوب سمت میدانی را بدون باز کردن مدار منطقی فوراً شناسایی کنند که بهطور قابل توجهی زمان میانگین تعمیر (MTTR) را کاهش میدهد.
-
کارایی پیشسیمکشی شده: هد 20 پین مستقیماً با کابلهای پیشسیمکشی شده سری 1492 ارتباط برقرار میکند. این معماری سیمکشی نقطه به نقطه دستی را حذف میکند، از خطاهای اتصال متقاطع جلوگیری میکند و زمان کل نیروی کار لازم برای راهاندازی تابلو کنترل را کاهش میدهد.
سؤالات متداول
-
وظیفه اصلی عنوان «توسعهدهنده» برای این ماژول چیست؟
ماژول 1492-XIM2024-16RF بهعنوان نقطه توسعه برای سیستمهای سیمکشی موجود عمل میکند. این امکان را به کاربر میدهد تا تعداد رلههای واسط موجود برای یک کارت خروجی PLC را افزایش دهد و با استفاده از هد 20 پین، سیگنالهای کنترل 24 ولت DC را بهطور مؤثر در 16 کانال توزیع کند.
-
آیا این ماژول از بارهای میدانی AC و DC پشتیبانی میکند؟
در حالی که سیمپیچهای رله برای فعال شدن به 24 ولت DC نیاز دارند، کنتاکتهای مکانیکی رله امکان سوئیچینگ خشک را فراهم میکنند. این به شما اجازه میدهد انواع ولتاژهای سمت میدانی را کنترل کنید، به شرطی که جریان از حد اوج 10 آمپر مدار یا 12 آمپر جفت رله تجاوز نکند.
-
رتبهبندی T3C چگونه بر نیازهای تهویه تابلو تأثیر میگذارد؟
کد T3C نشان میدهد که ماژول در محدوده دمای ایمن برای جوهای قابل اشتعال خاص باقی میماند. با این حال، از آنجا که ماژول تا 96 آمپر جریان کل را مدیریت میکند، باید جریان هوای کافی در تابلو فراهم شود تا از تجمع حرارت موضعی جلوگیری شود، بهویژه هنگام سوئیچ کردن چند بار جریان بالا بهطور همزمان.
-
آیا میتوانم رلههای جداگانه را در صورت خرابی یک کانال تعویض کنم؟
این ماژول خاص 1492-XIM دارای قطعات رله یکپارچه برای حداکثر چگالی و مقاومت در برابر لرزش است. اگر یک کانال خراب شود، معمولاً ماژول را تعویض میکنید تا یکپارچگی باسهای داخلی تأییدشده کارخانه و رتبه ایمنی T3C حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
