جزئیات محصول
مروری بر محصول

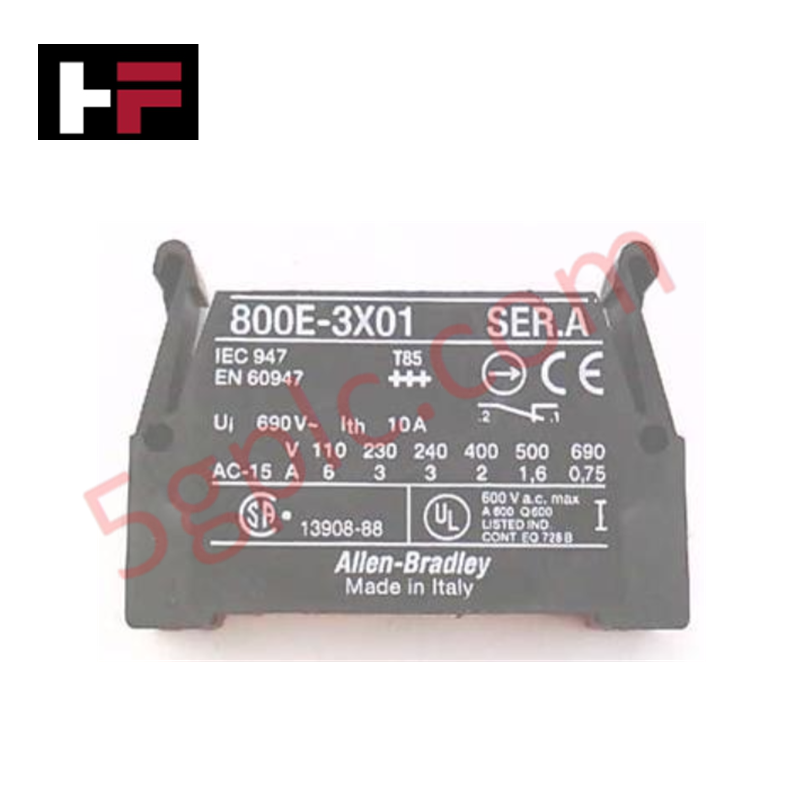

قطعه Allen Bradley 800E-3X01 به عنوان یک عنصر سوئیچینگ با ظرفیت بالا برای سری 800E و کلیدهای فشاری و سلکتور 22.5 میلیمتری عمل میکند. این بلوک کنتاکت یک مسیر الکتریکی تک با وضعیت عادی بسته (1 N/C) فراهم میکند و به عنوان یک جزء حیاتی برای مدارهای توقف اضطراری و منطق فرمان توقف به کار میرود. ما این قطعه را به صورت کاملاً نو و اصلی عرضه میکنیم تا اطمینان حاصل شود که عملکرد مکانیکی و رسانایی الکتریکی مطابق با مشخصات کارخانه برای پنلهای کنترل با قابلیت اطمینان بالا است.
مشخصات فنی
800E-3X01 دارای رتبهبندیهای الکتریکی سنگین در قالبی سبک و مدولار است.
| ویژگی | مشخصات |
| سازنده | Allen Bradley (Rockwell Automation) |
| شماره قطعه | 800E-3X01 |
| نوع محصول | بلوک کنتاکت |
| پیکربندی کنتاکت | 1 عادی بسته (N/C) |
| رتبه جریان | 10 آمپر |
| رتبه ولتاژ | 600 VAC |
| سازگاری | اپراتورهای Allen Bradley 800E (22.5 میلیمتر) |
| وزن | 0.04 پوند (0.018 کیلوگرم) |
| نصب | قفل پشت پنل یا نصب شده روی اپراتور |
مزایای مهندسی
-
یکپارچگی ولتاژ بالا: رتبه 600 VAC به این بلوک کنتاکت اجازه میدهد تا بهطور ایمن در محدوده وسیعی از ولتاژهای صنعتی کار کند. این امر از شکست دیالکتریک حتی در کابینتهای کنترل با چگالی بالا که گذراهای ولتاژ رخ میدهد، جلوگیری میکند.
-
انتقال نیروی مثبت: کنتاکت عادی بسته مسیر سیگنال "توقف" قابل اطمینانی را تضمین میکند. مکانیزم فنر داخلی فشار ثابت روی کنتاکتها را حفظ میکند و از سیگنالهای ناپایدار ناشی از لرزشهای خفیف دستگاه جلوگیری میکند.
-
طراحی مدولار قابل انباشتن: 800E-3X01 مستقیماً روی قفل نصب اپراتور 800E نصب میشود. این مدولار بودن به مهندسان اجازه میدهد تا چندین بلوک را برای ایجاد توالیهای منطقی پیچیده (مثلاً سیگنالهای توقف و هشدار همزمان) بدون افزایش فضای اشغال شده توسط دستگاه پنل جلو، روی هم قرار دهند.
-
حساسیت کم جرم: با وزن تنها 0.04 پوند، این بلوک وزن قابل توجهی به مجموعه سوئیچ اضافه نمیکند. این موضوع فشار مکانیکی روی قفل نصب و اپراتور را کاهش میدهد و اطمینان میدهد که کل مجموعه در برابر ضربات فیزیکی با فرکانس بالا ایمن باقی بماند.
سؤالات متداول
-
آیا میتوانم از 800E-3X01 با اپراتورهای 800T یا 800H 30.5 میلیمتری استفاده کنم؟
خیر. 800E-3X01 مخصوص اپراتورهای سری 800E (22.5 میلیمتر) با سبک جهانی است. اپراتورهای استاندارد 30.5 میلیمتری دارای قالب نصب متفاوتی هستند و به بلوکهای کنتاکت سری 800T نیاز دارند.
-
آیا این بلوک کنتاکت برای کاربردهای توقف اضطراری (E-stop) مناسب است؟
بله. پیکربندی 1 N/C (عادی بسته) استاندارد مورد نیاز برای مدارهای توقف ایمنی حیاتی است. وقتی اپراتور سر قارچی یا دکمه توقف را فشار میدهد، 800E-3X01 مدار را قطع میکند تا برق سیم پیچ کنترل یا رله ایمنی قطع شود.
-
چند بلوک از این نوع را میتوانم روی یک اپراتور نصب کنم؟
قفلهای نصب استاندارد 800E معمولاً تا 3 یا 6 بلوک کنتاکت را بسته به اینکه از پیکربندی 3 بلوک عرضی یا 2 بلوک عمقی استفاده میکنید، پشتیبانی میکنند. همیشه قبل از انباشتن بیش از دو لایه، فضای مکانیکی پشت پنل خود را بررسی کنید.
-
آیا این بلوک از ولتاژ DC پشتیبانی میکند؟
اگرچه عمدتاً برای 600 VAC رتبهبندی شده است، این بلوک کنتاکت همچنین ولتاژهای کنترل DC را در محدودههای استاندارد صنعتی تحمل میکند. برای رتبهبندیهای دستهبندی استفاده DC-13 خاص، به برگههای داده فنی Allen Bradley 800E مراجعه کنید اگر قصد استفاده از بلوک برای بارهای القایی DC را دارید.
