جزئیات محصول
مروری بر محصول

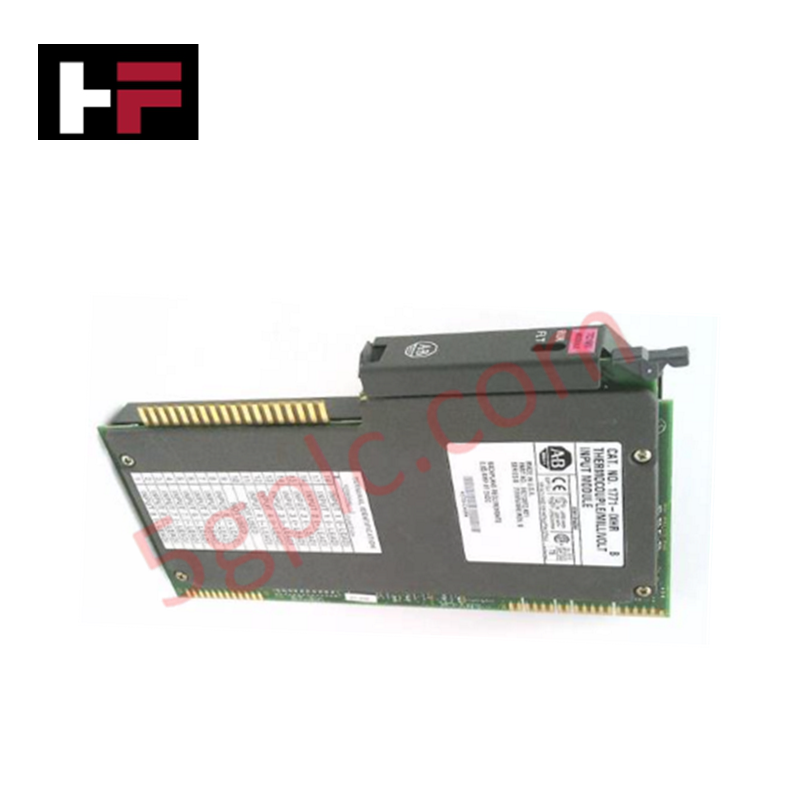

Allen Bradley 1771-IXHR حسگری با دقت بالا برای دما و میلیولت برای سیستمهای کنترل قدیمی PLC-5 فراهم میکند. این ماژول به طور مستقیم با انواع مختلف ترموکوپل و منابع میلیولت ارتباط برقرار میکند و سیگنالهای آنالوگ سطح پایین را به دادههای دیجیتال با وضوح بالا تبدیل میکند. این واحد را به صورت کاملاً نو و اصل تأمین میکنیم که دارای پوشش محافظ کارخانهای است تا پایداری بلندمدت در محیطهای صنعتی خورنده یا با رطوبت بالا را تضمین کند.
مشخصات فنی
1771-IXHR از رابط بکپلن با سرعت بالا برای ارائه تلماتری حرارتی دقیق در هشت کانال استفاده میکند.
| ویژگی | مشخصات |
| سازنده | Allen Bradley (Rockwell Automation) |
| نوع ماژول | ورودی ترموکوپل / میلیولت با وضوح بالا |
| تعداد ورودیها | ۸ کانال تفاضلی شناور |
| وضوح | ۱۵ بیت بهعلاوه علامت (۱.۰ درجه سانتیگراد یا ۱.۰ درجه فارنهایت به ازای هر بیت) |
| نرخ بهروزرسانی کانال | ۲۵ میلیثانیه برای هر ۸ کانال |
| دامنه ولتاژ | $\pm$۹۹.۹۹ میلیولت |
| انواع ترموکوپل | نوع B، E، J، K، R، S، T |
| فرمت داده | باینری طبیعی |
| جریان بکپلن | ۷۵۰ میلیآمپر |
| بازوی سیمکشی | 1771-WH |
| پوشش محافظ | پوشش محافظ کارخانهای |
| نصب | قابل نصب روی رک (شاسی یونیورسال 1771) |
مزایای مهندسی
-
پاسخ حرارتی فوقالعاده سریع: با نرخ بهروزرسانی ۲۵ میلیثانیه برای هر هشت ورودی، 1771-IXHR نوسانات سریع دما را که ماژولهای آنالوگ استاندارد ممکن است از دست بدهند، ثبت میکند. این سرعت امکان کنترل دقیقتر حلقههای PID در فرآیندهای حرارتی با دقت بالا و واکنشهای شیمیایی را فراهم میکند.
-
ورودیهای تفاضلی شناور: این ماژول از هشت ورودی تفاضلی شناور برای حذف نویز حالت مشترک استفاده میکند. این ساختار از ایجاد حلقههای زمین و تداخل الکتریکی که میتواند سیگنالهای حساس میلیولت را مخدوش کند، حتی در محیطهایی با سوئیچینگ سنگین موتور یا القای فرکانس بالا جلوگیری میکند.
-
مقاومت در برابر خوردگی: پوشش محافظ کارخانهای از مدارهای داخلی در برابر آلودگیهای هوایی، رطوبت و بخارات شیمیایی محافظت میکند. این سختافزار مقاوم، 1771-IXHR را برای تصفیه فاضلاب، نفت و گاز و صنایع کاغذسازی انتخابی ایدهآل میسازد.
-
دقت با وضوح بالا: وضوح ۱۵ بیت بهعلاوه علامت تبدیل داده دقیق را تضمین میکند که معادل ۱.۰ درجه به ازای هر بیت است. این دقت به پردازنده PLC-5 اجازه میدهد تنظیمات ریز نسبت سوخت به هوا یا شیرهای خنککننده را انجام دهد و بهینهسازی مصرف انرژی و یکنواختی محصول را ممکن میسازد.
سؤالات متداول
-
1771-IXHR از چه انواع ترموکوپلهایی پشتیبانی میکند؟
این ماژول از طیف گستردهای از استانداردهای صنعتی شامل ترموکوپلهای نوع B، E، J، K، R، S و T پشتیبانی میکند. همچنین سیگنالهای مستقیم $\pm$۹۹.۹۹ میلیولت را برای کاربردهای حسگری غیر استاندارد میپذیرد.
-
آیا این ماژول به منبع تغذیه خارجی برای سمت میدانی نیاز دارد؟
خیر. 1771-IXHR جریان عملیاتی ۷۵۰ میلیآمپر مورد نیاز خود را مستقیماً از بکپلن 1771 میگیرد. این موضوع پیچیدگی سیمکشی را کاهش داده و فضای شاسی ورودی/خروجی از راه دور یا رک محلی را صرفهجویی میکند.
-
آیا میتوانم این ماژول را در حین کار تعویض داغ کنم؟
اگرچه شاسی 1771 از «حذف و نصب در حین تغذیه» (RIUP) پشتیبانی میکند، باید با احتیاط عمل کنید تا از بروز اختلالات سیستم جلوگیری شود. همیشه اطمینان حاصل کنید که برنامه PLC-5 شما خطاهای ورودی/خروجی را به خوبی مدیریت میکند قبل از اینکه ماژول را از بکپلن روشن جدا کنید.
-
چرا باید نسخه "IXHR" را به جای ماژولهای ترموکوپل استاندارد انتخاب کنم؟
نسخه "IXHR" وضوح بسیار بالاتر (۱۵ بیت) و زمان بهروزرسانی سریعتری نسبت به واحدهای استاندارد 1771-IX ارائه میدهد. علاوه بر این، پوشش محافظ استاندارد لایهای اضافی از حفاظت را برای سیستمهای قدیمی که در محیطهای سخت یا در حال فرسودگی کار میکنند، فراهم میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
