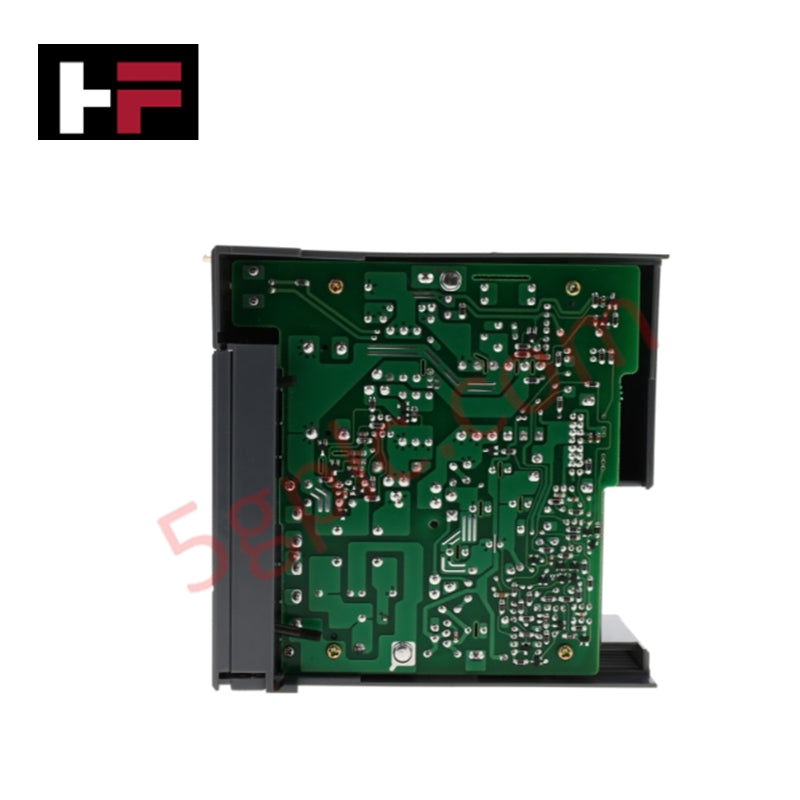

1746-P3 | آلن-برادلی | منبع تغذیه اس‌ال‌سی ۵۰۰

توضیحات محصول

بررسی کلی منبع تغذیه سری SLC 500 شرکت آلن برادلی مدل 1746-P3 برای تأمین برق مستقیم پایدار و کارآمد به کنترل‌کننده‌ها و ماژول‌های SLC 500 طراحی شده است. این منبع تغذیه که در سمت چپ بدنه 1746 نصب می‌شود، عملکرد قابل اطمینان را در طیف وسیعی از محیط‌های صنعتی تضمین می‌کند.

مشخصات کلیدی

• برند آلن برادلی

• سری SLC 500

• نوع محصول منبع تغذیه

• مدل/شماره قطعه 1746-P3

• وزن 1.31 پوند (0.60 کیلوگرم)

• محل نصب سمت چپ بدنه 1746

• ولتاژ ورودی اسمی 24 ولت جریان مستقیم

• دامنه ولتاژ ورودی 19.2 تا 28.8 ولت جریان مستقیم

• توان ورودی 61 وات

• نیاز توان خطی معمول 90 ولت‌آمپر

• جریان لحظه‌ای 20 آمپر

• ولتاژ عایقی 600 ولت جریان متناوب مؤثر به مدت 1 ثانیه (نسخه B یا بالاتر)

• جریان پشت‌صفحه (5 ولت) 3.6 آمپر

• جریان پشت‌صفحه (24 ولت) 0.87 آمپر

• زمان نگهداری 5 میلی‌ثانیه در بار کامل، 1000 میلی‌ثانیه در حالت بدون بار

• محافظ فیوز 1746-F3 یا معادل آن

• دمای کاری 0 تا 60 درجه سانتی‌گراد (32 تا 140 درجه فارنهایت)

• کاهش ظرفیت کاهش 5 درصدی ظرفیت جریان بالای 55 درجه سانتی‌گراد (131 درجه فارنهایت)

• فرکانس جریان مستقیم

کاربردها مدل 1746-P3 برای استفاده در سامانه‌های کنترل صنعتی جمع‌وجور که نیاز به برق مستقیم پایدار دارند، بسیار مناسب است. این منبع تغذیه از کنترل‌کننده‌های SLC 500 در اتوماسیون تولید، کنترل فرآیند و کاربردهای سطح ماشین پشتیبانی می‌کند.

پرسش‌های متداول

• س: این منبع تغذیه در کدام بدنه نصب می‌شود؟  ج: در سمت چپ بدنه 1746 نصب می‌شود.

• س: این ماژول چگونه قطعی برق را مدیریت می‌کند؟  ج: زمان نگهداری 5 میلی‌ثانیه در بار کامل و تا 1000 میلی‌ثانیه در حالت بدون بار را فراهم می‌کند تا پایداری کوتاه‌مدت برق حفظ شود.

• س: آیا محافظ فیوز دارد؟  ج: این دستگاه نیازمند فیوز 1746-F3 یا معادل آن برای حفاظت مدار است.

مقایسه با مدل‌های مشابه در مقایسه با مدل‌های 1746-P1 و 1746-P2، مدل 1746-P3 ظرفیت جریان بالاتری در خروجی‌های 5 ولت و 24 ولت دارد که آن را برای سامانه‌هایی با تراکم ماژول بیشتر و نیازهای توان بالاتر مناسب‌تر می‌سازد.
