جزئیات محصول
توضیحات محصول

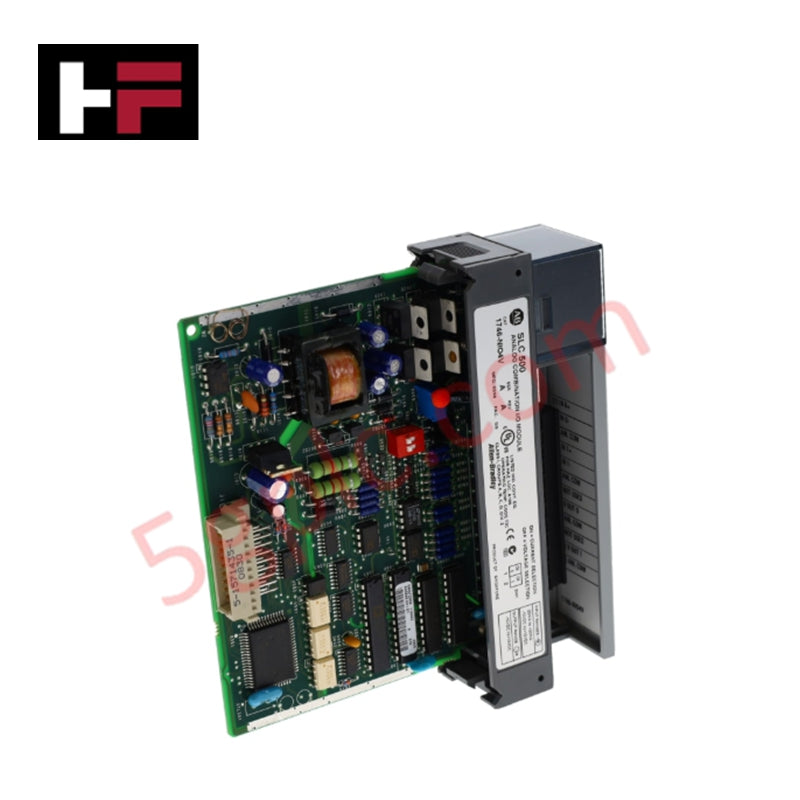

آلن-برادلی 1746-NIO4V یک ماژول ترکیبی آنالوگ برای سری SLC 500 است که برای پردازش سیگنال‌های ولتاژ و جریان طراحی شده است. این ماژول دو ورودی آنالوگ تفاضلی و دو خروجی ولتاژ غیر ایزوله ارائه می‌دهد که آن را برای کاربردهایی که نیاز به تبدیل و کنترل دقیق سیگنال دارند، مناسب می‌سازد. با دقت بالا، زمان به‌روزرسانی سریع و سازگاری با نصب در رک، عملکرد قابل اطمینانی در سیستم‌های اتوماسیون صنعتی فراهم می‌کند.
مشخصات فنی
-
سازنده آلن-برادلی
-
دسته‌بندی کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)
-
خط تولید SLC 500
-
شماره قطعه 1746-NIO4V
-
وزن 1.00 پوند (0.45 کیلوگرم)
-
نوع ماژول ماژول ترکیبی آنالوگ
-
ورودی‌ها ۲ ورودی ولتاژ/جریان تفاضلی
-
دامنه ورودی جریان -۲۰ تا +۲۰ میلی‌آمپر
-
دقت ورودی جریان ۱.۲۲۰۷۰ میکروآمپر به ازای هر کمترین واحد قابل تغییر (LSB)
-
دامنه ورودی ولتاژ -۱۰ تا +۱۰ ولت مستقیم
-
دقت ورودی ولتاژ ۳۰۵.۱۷۶ میکروولت به ازای هر کمترین واحد قابل تغییر (LSB)
-
خروجی‌ها ۲ خروجی ولتاژ غیر ایزوله
-
دامنه ولتاژ خروجی -۱۰ تا +۱۰ ولت مستقیم
-
دقت ولتاژ خروجی ۱.۲۲۰۷۰ میلی‌ولت به ازای هر کمترین واحد قابل تغییر (LSB)
-
دقت ورودی ۱۶ بیت، خروجی ۱۴ بیت
-
پهنای باند ۱۰ هرتز
-
زمان به‌روزرسانی ۵۱۲ میکروثانیه
-
پاسخ پله‌ای ۶۰ میلی‌ثانیه (ورودی)، ۲.۵ میلی‌ثانیه (خروجی)
-
جریان بک‌پلین (۵ ولت مستقیم) ۵۵ میلی‌آمپر
-
جریان بک‌پلین (۲۴ ولت مستقیم) ۱۱۵ میلی‌آمپر
-
نحوه نصب نصب در رک
-
عرض شکاف ۱
سناریوهای کاربردی
-
تبدیل سیگنال برای سیستم‌های کنترل فرآیند
-
اتوماسیون صنعتی که نیازمند پردازش دقیق ورودی/خروجی آنالوگ است
-
کاربردهایی که نیاز به زمان به‌روزرسانی سریع و دریافت داده با دقت بالا دارند
-
ادغام در رک‌های SLC 500 برای کنترل ترکیبی آنالوگ و دیجیتال
پرسش‌های متداول
س: چند ورودی و خروجی در 1746-NIO4V وجود دارد؟ پاسخ: این ماژول ۲ ورودی آنالوگ تفاضلی و ۲ خروجی ولتاژ غیر ایزوله ارائه می‌دهد.
س: دقت ورودی‌ها و خروجی‌ها چقدر است؟ پاسخ: دقت ورودی‌ها ۱۶ بیت و دقت خروجی‌ها ۱۴ بیت است.
س: زمان به‌روزرسانی معمولی چقدر است؟ پاسخ: ماژول در ۵۱۲ میکروثانیه به‌روزرسانی می‌شود، با پاسخ پله‌ای ۶۰ میلی‌ثانیه برای ورودی‌ها و ۲.۵ میلی‌ثانیه برای خروجی‌ها.
مقایسه با مدل‌های مشابه
-
1746-NI4: فقط ورودی‌های آنالوگ دارد و خروجی ندارد.
-
1746-NO4V: فقط خروجی‌های ولتاژ آنالوگ دارد.
-
1746-NIO4V: ماژول ترکیبی با ورودی‌ها و خروجی‌ها برای کاربردهای انعطاف‌پذیر.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
