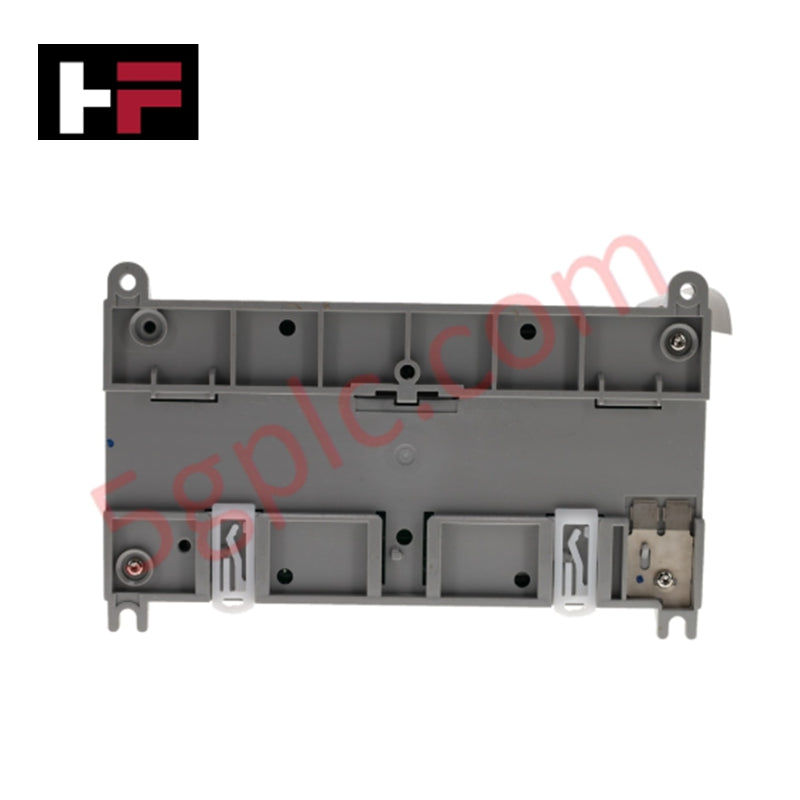

کنترل‌کننده آلن-برادلی MicroLogix 1400 مدل 1766-L32AWAA با 32 نقطه ورودی/خروجی AC/رله و ورودی/خروجی آنالوگ

مروری بر ماژول

 1766-L32AWAA یک کنترل‌کننده منطقی برنامه‌پذیر همه‌کاره و پیشرفته در خانواده MicroLogix 1400 است. این مدل «AWAA» برای اتوماسیون کوچک‌مقیاس پیچیده طراحی شده و با ترکیب ورودی/خروجی‌های گسسته AC با ولتاژ بالا و قابلیت‌های آنالوگ ۱۲ بیتی تعبیه‌شده، متمایز می‌شود. این دستگاه دارای صفحه نمایش LCD داخلی برای تشخیص و مدیریت داده‌ها در زمان واقعی است و گزینه‌های ارتباطی گسترده‌ای از جمله EtherNet/IP را ارائه می‌دهد.  1766-L32AWAA به‌ویژه برای سیستم‌های تهویه مطبوع، تصفیه آب و کنترل ماشین‌های مستقل که نیاز به مدیریت ترکیبی از حسگرهای دیجیتال، عملگرهای رله‌ای و متغیرهای فرآیندی آنالوگ (مانند دما یا فشار) دارند، بسیار مناسب است.

مشخصات فنی دقیق

 1766-L32AWAA به‌عنوان مغز متفکر سیستم عمل می‌کند و مجموعه‌ای غنی از ورودی/خروجی‌های تعبیه‌شده را ارائه می‌دهد که می‌توان آن را با ماژول‌های سری 1762 گسترش داد.

• نوع کنترل‌کننده: MicroLogix 1400 (واحد پایه)

• منبع تغذیه: 110 ولت تا 240 ولت AC (دامنه عملکرد 100–240 ولت AC با فرکانس 47–63 هرتز)

• ورودی‌های دیجیتال: 20 نقطه (120 ولت AC)

• خروجی‌های دیجیتال: 12 نقطه (رله، معمولاً باز)

• ورودی‌های آنالوگ: 4 کانال (ولتاژ ۱۲ بیتی، 0–10 ولت DC)

• خروجی‌های آنالوگ: 2 کانال (ولتاژ ۱۲ بیتی، 0–10 ولت DC)

• حافظه کاربر: 20 کیلوبایت (10 کیلوبایت برای برنامه کاربر / 10 کیلوبایت برای داده‌ها)

• ثبت داده‌ها/ذخیره دستورالعمل‌ها: 128 کیلوبایت برای ثبت داده / 64 کیلوبایت برای دستورالعمل‌ها

• پورت‌های ارتباطی: * پورت 0: مینی DIN 8 پین (RS-232/RS-485)

• پورت 1: RJ45 (EtherNet/IP، DNP3 روی IP، Modbus TCP/IP)

• پورت 2: D-Shell 9 پین (RS-232 ایزوله‌شده)

• ظرفیت توسعه: پشتیبانی از حداکثر هفت (7) ماژول توسعه MicroLogix سری 1762

• دمای کاری: -20 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد (-4 درجه فارنهایت تا 140 درجه فارنهایت)

• وزن فیزیکی: 2.45 پوند (1.11 کیلوگرم)

رابط و اتصال پیشرفته

یکی از ویژگی‌های برجسته  1766-L32AWAA صفحه نمایش LCD با نور پس‌زمینه یکپارچه است. این رابط به پرسنل نگهداری اجازه می‌دهد وضعیت ورودی/خروجی را مشاهده کنند، تنظیمات شبکه (مانند آدرس‌های IP) را تغییر دهند و مقادیر عددی را بدون نیاز به لپ‌تاپ اصلاح کنند. برای محیط‌های شبکه‌ای، پورت‌های سریال دوگانه و پورت اترنت اختصاصی، ارتباط چندپروتکلی را پشتیبانی می‌کنند که امکان عملکرد کنترل‌کننده به‌عنوان پل بین دستگاه‌های قدیمی Modbus و سیستم‌های مدرن SCADA از طریق EtherNet/IP را فراهم می‌کند.

قابلیت‌های آنالوگ یکپارچه

برخلاف مدل استاندارد AWA،  1766-L32AWAA دارای 4 ورودی ولتاژ و 2 خروجی ولتاژ مستقیماً روی واحد پایه است. این کانال‌های ۱۲ بیتی وضوح کافی برای حلقه‌های بازخورد صنعتی معمولی، مانند تنظیم سرعت درایو فرکانس متغیر (VFD) از طریق خروجی آنالوگ 0–10 ولت یا نظارت بر حسگر سطح در ورودی را فراهم می‌کنند. از آنجا که این‌ها داخلی هستند، جایگاه‌های توسعه را اشغال نمی‌کنند و همه هفت جایگاه توسعه برای ماژول‌های دیجیتال، تخصصی یا دما در دسترس باقی می‌مانند.

پرسش‌های فنی متداول

آیا ورودی‌های آنالوگ در 1766-L32AWAA برای سیگنال‌های 4-20mA قابل استفاده هستند؟

به‌طور پیش‌فرض، پورت‌های آنالوگ تعبیه‌شده برای 0–10 ولت DC طراحی شده‌اند. برای استفاده از حسگر 4-20mA، باید یک مقاومت دقیق ۵۰۰ اهمی بین ترمینال‌های ورودی قرار دهید تا جریان به سیگنال 2–10 ولت تبدیل شود، یا یک ماژول توسعه آنالوگ اختصاصی 1762-IF4 اضافه کنید.

آیا این مدل با منبع تغذیه AC از شمارنده‌های سرعت بالا (HSC) پشتیبانی می‌کند؟

خیر. شمارش سرعت بالا (تا 100 کیلوهرتز) فقط در مدل‌های MicroLogix 1400 با ورودی‌های 24 ولت DC موجود است. ورودی‌های 120 ولت AC در این مدل برای منطق گسسته استاندارد طراحی شده‌اند و از تشخیص پالس با فرکانس بالا پشتیبانی نمی‌کنند.

ساعت زمان واقعی (RTC) در هنگام قطع برق چگونه حفظ می‌شود؟

 1766-L32AWAA دارای باتری لیتیومی قابل تعویض (1747-BA) است که ساعت زمان واقعی و حافظه RAM فرار را برای چندین سال در شرایط عادی حفظ می‌کند.
