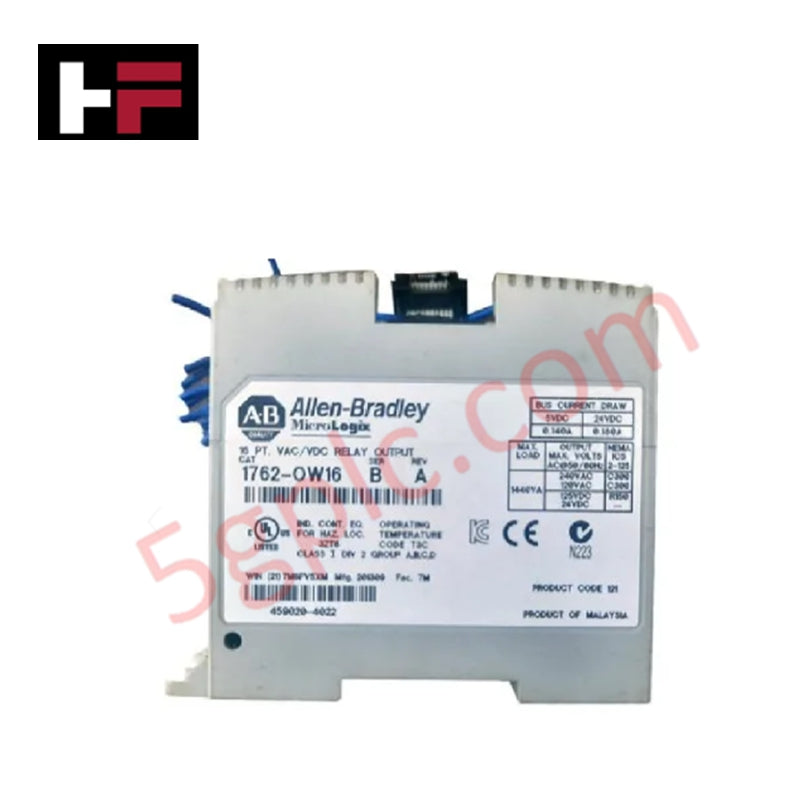

ماژول خروجی رله آلن-برادلی ۱۷۶۲-OW16 میکرولجیکس ۱۲۰۰

بررسی اجمالی

ماژول خروجی رله Allen-Bradley 1762-OW16 یک ماژول خروجی رله با کارایی بالا برای کنترل‌کننده‌های سری MicroLogix 1200 است. این ماژول شانزده خروجی رلهٔ ایزولهٔ جریان متناوب/مستقیم را در دو گروه مستقل ارائه می‌دهد که امکان کنترل انعطاف‌پذیر بارهای صنعتی را فراهم می‌کند. این ماژول برای نصب روی ریل دین طراحی شده و عملکرد سوئیچینگ قابل اطمینانی با تأخیر سیگنال کم ارائه می‌دهد.

مشخصات فنی

• سازنده: Allen-Bradley

• شماره مدل: 1762-OW16

• نوع محصول: ماژول خروجی رله

• کنترل‌کننده‌های سازگار: MicroLogix 1100 / 1200 / 1400

• نوع نصب: ریل دین

• گروه‌های ایزوله: ۲

• کل خروجی‌ها: ۱۶ کانال رله جریان متناوب/مستقیم

• ولتاژ تماس رله: ۲۴–۱۲۵ ولت جریان مستقیم؛ ۱۲۰–۲۴۰ ولت جریان متناوب

• دامنه ولتاژ کاری: ۵–۲۶۵ ولت جریان متناوب؛ ۵–۱۲۵ ولت جریان مستقیم

• کانال‌ها در هر گروه: ۸

• تأخیر سیگنال: ۱۰ میلی‌ثانیه

• حداکثر جریان هر نقطه: ۲.۵ آمپر

• اتلاف حرارت: ۶.۱ وات

• وزن: ۰.۶۹ پوند (۰.۳۱ کیلوگرم)

ویژگی‌های کلیدی

• دو گروه رله ایزوله برای کنترل مستقل بارها

• نصب روی ریل دین برای یکپارچگی آسان در سیستم‌های MicroLogix

• پشتیبانی از بارهای جریان متناوب و مستقیم در دامنه ولتاژ وسیع

• زمان پاسخ سریع ۱۰ میلی‌ثانیه برای سوئیچینگ دقیق

• طراحی مقاوم با ظرفیت ۲.۵ آمپر برای هر کانال

سناریوهای کاربردی

• سوئیچینگ عملگرهای جریان متناوب یا مستقیم در سیستم‌های اتوماسیون کنترل‌شده با MicroLogix

• کنترل موتورهای کوچک، سلونوئیدها یا مدارهای نشانگر

• مناسب برای کاربردهایی که نیاز به چند خروجی رله مستقل دارند

• مناسب برای اتوماسیون کارخانه، کنترل فرآیند یا استفاده عمومی صنعتی

پرسش‌های متداول

س1: ماژول 1762-OW16 چند گروه رله ایزوله ارائه می‌دهد؟
ج1: این ماژول دو گروه مستقل ایزوله با ۸ کانال در هر گروه دارد.

س2: حداکثر جریان مجاز برای هر خروجی رله چقدر است؟
ج2: هر کانال رله تا ۲.۵ آمپر را پشتیبانی می‌کند.

س3: این ماژول با کدام کنترل‌کننده‌ها سازگار است؟
ج3: این ماژول با کنترل‌کننده‌های سری MicroLogix 1100، 1200 و 1400 کار می‌کند.
