جزئیات محصول
مروری بر ماژول

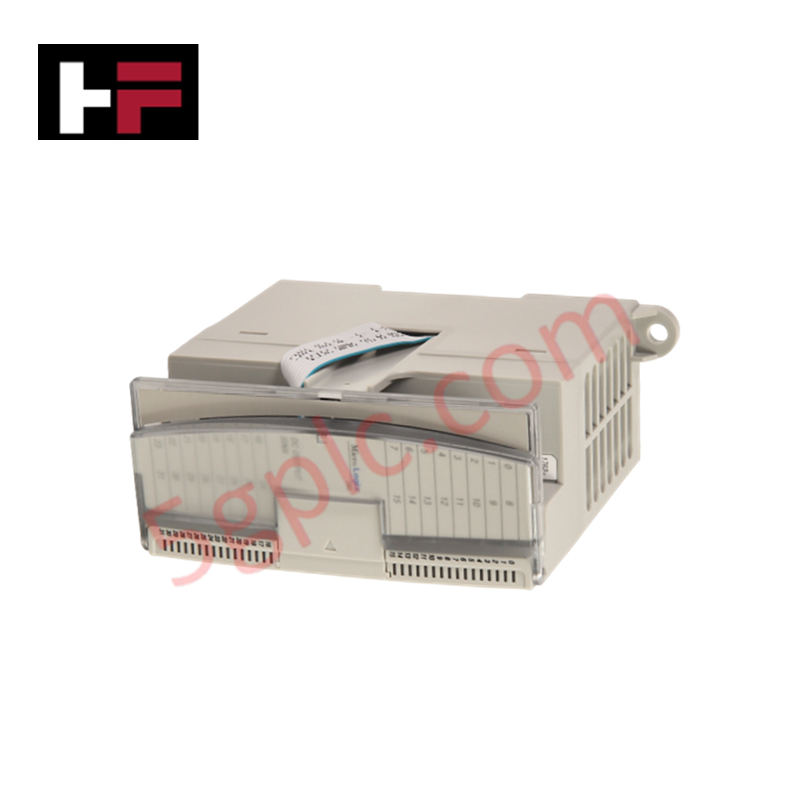

1762-IF2OF2 یک ماژول ترکیبی آنالوگ جمعوجور و با بازدهی بالا است که برای سری کنترلرهای Allen-Bradley MicroLogix 1100، 1200 و 1400 طراحی شده است. با ارائه دو کانال ورودی تفاضلی و دو کانال خروجی تکانتهایی در یک محفظه تکاسلات، این ماژول راهحلی مقرونبهصرفه برای کنترل حلقه PID در مقیاس کوچک و نظارت بر فرآیند ارائه میدهد. این ماژول برای اتصال به طیف گستردهای از ابزارهای صنعتی، از جمله ترانسمیترهای فشار، فلومترها و درایوهای فرکانس متغیر (VFD) طراحی شده است و تبدیل سیگنال با دقت بالا را در تابلوهای کنترل با فضای محدود تضمین میکند.
مشخصات فنی دقیق
1762-IF2OF2 دارای رزولوشن ۱۲ بیتی یکنواخت است که ۴۰۹۶ شمارش گسسته برای نمایش کل دامنه سیگنال آنالوگ فراهم میکند.
-
پیکربندی ورودی/خروجی: ۲ ورودی تفاضلی / ۲ خروجی تکانتهایی
-
دامنه سیگنال ورودی: ۰ تا ۱۰ ولت DC و ۴ تا ۲۰ میلیآمپر
-
دامنه سیگنال خروجی: ۰ تا ۱۰ ولت DC و ۴ تا ۲۰ میلیآمپر
-
رزولوشن: ۱۲ بیت تکقطبی
-
فرمتهای داده: خام/تناسبی (۰–۳۱,۲۰۸) و مقیاسبندیشده برای PID (۰–۱۶,۳۸۳)
-
جریان مصرفی بکپلین: ۴۰ میلیآمپر در ۵ ولت DC / ۱۰۵ میلیآمپر در ۲۴ ولت DC
-
امپدانس ورودی: ۲۰۰ کیلو اهم (ولتاژ) / ۲۵۰ اهم (جریان)
-
قابلیت بار خروجی: > ۱ کیلو اهم (ولتاژ) / < ۵۰۰ اهم (جریان)
-
پاسخ فرکانسی: فیلتر دیجیتال ۵۰۰ هرتز
-
دقت کلی: ±۰.۵٪ از کل دامنه (ورودیها) / ±۱.۰٪ از کل دامنه (خروجیها)
-
دمای کاری: -۲۰ درجه سانتیگراد تا ۶۵ درجه سانتیگراد (-۴ درجه فارنهایت تا ۱۴۹ درجه فارنهایت)
-
رتبهبندی مکانهای خطرناک: کلاس I، بخش ۲، گروههای A، B، C، D
-
وزن فیزیکی: ۰.۵۲ پوند (۰.۲۴ کیلوگرم)
تشخیص پیشرفته و قابلیت اطمینان
برای تضمین یکپارچگی سیستم، 1762-IF2OF2 دارای گزارشدهی بیت تشخیصی داخلی است. این ماژول شرایط «بیشدامنه» و «کمدامنه» را پایش میکند و در صورت خارج شدن سیگنال میدانی از بازه کالیبره شده ۴–۲۰ میلیآمپر یا ۰–۱۰ ولت، بلافاصله به CPU میکرولاجیکس اطلاع میدهد. این ویژگی بهویژه برای تشخیص خرابی سنسورها یا قطع سیم در حلقههای بازخورد حیاتی اهمیت دارد. علاوه بر این، ماژول دارای ایزولاسیون ولتاژ بالا بین سیگنالهای سمت میدانی و بکپلین سمت منطق است که پردازنده PLC را در برابر گذراهای الکتریکی خارجی محافظت میکند.
نصب و یکپارچهسازی سختافزاری
1762-IF2OF2 برای نصب آسان روی ریل دین طراحی شده و شامل یک بلوک ترمینال قابل جدا شدن (RTB) برای سیمکشی سادهتر است. برای کاربردهای حلقه جریان، ماژول از مقاومتهای دقیق داخلی ۲۵۰ اهم استفاده میکند؛ اما توجه داشته باشید که ماژول تغذیه حلقه را تأمین نمیکند. منبع تغذیه ۲۴ ولت DC خارجی باید به صورت سری با ترانسمیتر و ورودیهای ماژول سیمکشی شود. در هنگام نصب، اتصال صحیح شیلد کابلها به زمین شاسی PLC برای حفظ دقت سیگنال ۱۲ بیتی در محیطهای صنعتی پر نویز ضروری است.
پرسشهای فنی متداول
آیا میتوانم همزمان یک کانال را برای ولتاژ و کانال دیگر را برای جریان استفاده کنم؟
بله. هر کانال ورودی و خروجی به صورت جداگانه سیمکشی و پیکربندی شده است. میتوانید یک ترانسمیتر فشار ۰–۱۰ ولت را روی ورودی ۰ نظارت کنید و در عین حال فرمان VFD با جریان ۴–۲۰ میلیآمپر را روی خروجی ۰ ارسال کنید.
آیا این ماژول با MicroLogix 1500 سازگار است؟
بله. در حالی که 1762-IF2OF2 افزونه اصلی برای MicroLogix 1100، 1200 و 1400 است، با پلتفرم MicroLogix 1500 مبتنی بر 1764 نیز از طریق باس توسعه 1762 کاملاً سازگار است.
آیا ماژول نیاز به کالیبراسیون نرمافزاری دارد؟
1762-IF2OF2 به صورت کارخانهای کالیبره شده است. با این حال، در نرمافزارهای RSLogix 500 یا CCW باید فرمت داده صحیح («خام/تناسبی» در مقابل «مقیاسبندیشده برای PID») را انتخاب کنید تا مطمئن شوید رجیسترهای PLC با نیازهای منطقی شما مطابقت دارند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
