جزئیات محصول
توضیحات محصول

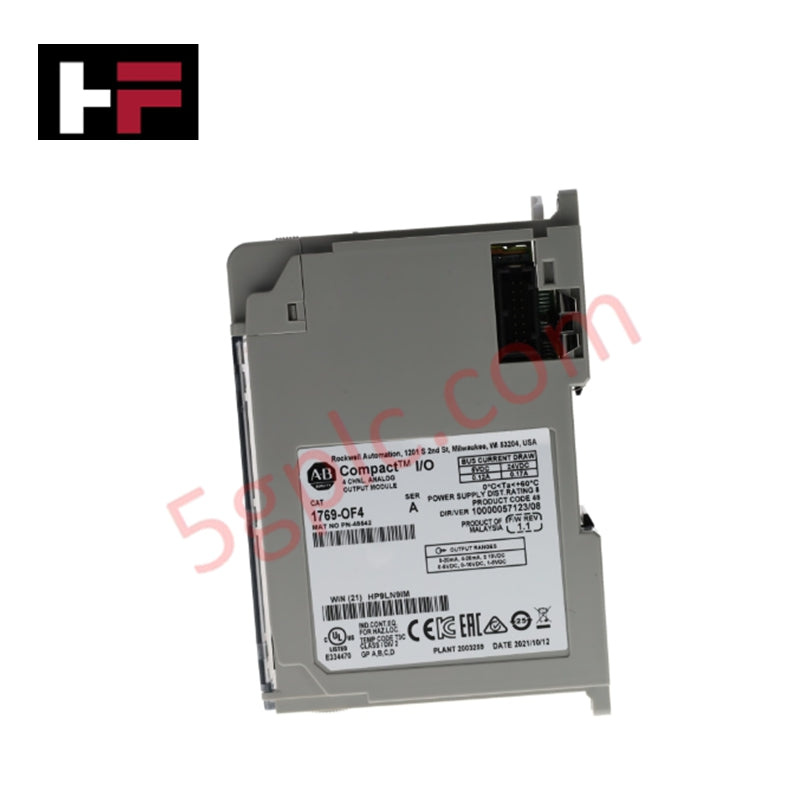

ماژول خروجی آنالوگ آلن-برادلی 1769-OF4 برای ورودی/خروجی فشرده، چهار کانال تکانتهایی برای تولید دقیق سیگنال ولتاژ و جریان فراهم میکند. این ماژول که برای کنترلکنندههای CompactLogix و MicroLogix 1500 طراحی شده است، عملکردی قابل اعتماد در محیطهای خودکارسازی پرتقاضا تضمین میکند.
مشخصات فنی
-
سازنده آلن-برادلی
-
خط تولید CompactLogix / ورودی/خروجی فشرده
-
شماره قطعه 1769-OF4
-
نوع ماژول خروجی آنالوگ
-
خروجیها چهار کانال تکانتهایی
-
کنترلکنندههای سازگار CompactLogix، MicroLogix 1500
-
دامنههای آنالوگ ولتاژ: ±۱۰ ولت، ۰–۱۰ ولت، ۰–۵ ولت، ۱–۵ ولت؛ جریان: ۰–۲۰ میلیآمپر، ۴–۲۰ میلیآمپر
-
دامنههای مقیاس کامل ولتاژ: ±۱۰.۵ ولت، -۰.۵–۱۰.۵ ولت، -۰.۵–۵.۲۵ ولت، ۰.۵–۵.۲۵ ولت؛ جریان: ۰–۲۱ میلیآمپر، ۳.۲–۲۱ میلیآمپر
-
نرخ تبدیل ۲.۵ میلیثانیه
-
فرمت داده ۱۵ بیت بهعلاوه علامت، تکقطبی/دو قطبی
-
سری A و B
-
حداکثر فاصله منبع تغذیه ۸ ماژول
-
جریان مصرفی در ۵.۱ ولت ۱۲۰ میلیآمپر
-
جریان مصرفی در ۲۴ ولت ۱۷۰ میلیآمپر
-
اتلاف حرارت ۲.۸۶ وات
-
نوع سیم مس
-
سایز سیم جامد ۲۲–۱۴ AWG
-
سایز سیم رشتهای ۲۲–۱۶ AWG
-
بلوک ترمینال جایگزین 1769-RTBN18
-
در جایگزین 1769-RD
-
کالیبراسیون نیاز ندارد (طراحی سختافزاری دقت را تضمین میکند)
-
غیرخطی بودن ±۰.۰۵٪ مقیاس کامل
-
عرض شکاف ۱ ماژول
سناریوهای کاربردی
-
یکپارچهسازی با سیستمهای CompactLogix برای کنترل سیگنال آنالوگ
-
خودکارسازی فرایند که نیازمند خروجیهای دقیق ولتاژ/جریان است
-
راهاندازیهای صنعتی با کنترلکنندههای MicroLogix 1500
-
رابط سیگنال برای حسگرها، محرکها و ابزارهای اندازهگیری
پرسشهای متداول
س: آیا کالیبراسیون برای 1769-OF4 لازم است؟ ج: خیر، کالیبراسیون نیاز نیست. طراحی سختافزاری دقت را تضمین میکند.
س: کدام کنترلکنندهها پشتیبانی میشوند؟ ج: این ماژول با کنترلکنندههای CompactLogix و MicroLogix 1500 کار میکند.
س: آیا میتواند هم سیگنال جریان و هم ولتاژ خروجی دهد؟ ج: بله، از چندین دامنه برای خروجیهای جریان و ولتاژ پشتیبانی میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
