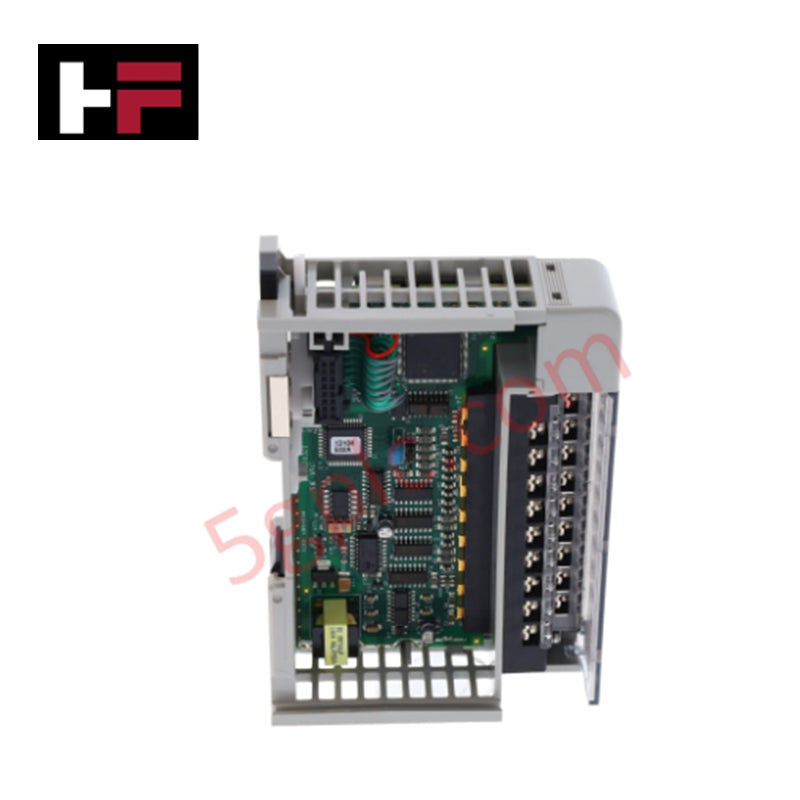

آلن-برادلی | 1769-IR6 | ماژول ورودی مقاومت سنجش دمای مقاومتی جمع‌وجور

توضیحات محصول

آلن-برادلی 1769-IR6 یک ماژول ورودی مقاومت/RTD جمع‌وجور است که برای اندازه‌گیری دقیق دما و مقاومت در سامانه‌های اتوماسیون صنعتی طراحی شده است. این ماژول از انواع مختلف حسگرها پشتیبانی می‌کند و به‌طور یکپارچه با کنترل‌کننده‌های CompactLogix و MicroLogix 1500 سازگار است.

مشخصات فنی

• سازنده آلن-برادلی

• خط تولید CompactLogix

• خانواده محصول ورودی/خروجی جمع‌وجور

• شماره قطعه 1769-IR6

• وزن 1.00 پوند (0.45 کیلوگرم)

• نوع محصول ماژول ورودی مقاومت / RTD

• نوع ماژول ماژول RTD

• نوع ورودی مقاومت

• تعداد ورودی‌ها 6

• حسگرهای پشتیبانی‌شده پلاتین 385 (100، 200، 500، 1000 اهم)، پلاتین 3916 (100، 200، 500، 1000 اهم)، نیکل 672 (120 اهم)، نیکل 618 (120 اهم)، نیکل-آهن 518 (10 اهم)

• سیگنال‌های مقاومت 150 اهم، 500 اهم، 1000 اهم، 3000 اهم

• کابل ارتباطی اتصال 6 نقطه‌ای

• کنترل‌کننده‌های سازگار CompactLogix، MicroLogix 1500

• جریان مصرفی در 5.1 ولت 100 میلی‌آمپر

• جریان مصرفی در 24 ولت مستقیم 35 میلی‌آمپر

• سری A و B

• حداکثر توان تلف‌شده 1.5 وات

• نوع مبدل سیگما دلتا

• غیرخطی بودن ±0.05٪

• تکرارپذیری (فیلتر 50/60 هرتز) ±0.01 درجه سانتی‌گراد (Ni/NiFe)، ±0.2 درجه سانتی‌گراد (سایر RTDها)، ±0.04 اهم (مقاومت 150 اهم)، ±0.2 اهم (سایر مقاومت‌ها)

• نوع سیم مس، با درجه حرارت مجاز 90 درجه سانتی‌گراد

• سایز سیم (سیم یک‌تکه) 22 تا 14 AWG

• زمان تشخیص مدار باز 6 میلی‌ثانیه تا 303 ثانیه

• کابل پیشنهادی

• دو سیمه: Belden 9501 یا معادل آن

• سه سیمه: Belden 9533 یا معادل آن

• چهار سیمه: Belden 83503 یا معادل آن

• شماره قطعه درب جایگزین 1769-RD

• شماره قطعه برچسب درب جایگزین 1769-RL2 سری B

• شماره قطعه ترمینال جایگزین 1769-RTBN18

کاربردها

• پایش دقیق دما در فرایندهای صنعتی

• اندازه‌گیری مقاومت برای حسگرهای ویژه

• یکپارچه‌سازی با سامانه‌های کنترل مبتنی بر CompactLogix

• مناسب برای محیط‌هایی که نیازمند تکرارپذیری و دقت بالا هستند

پرسش‌های متداول

• س: این ماژول با کدام کنترل‌کننده‌ها سازگار است؟ پاسخ: کنترل‌کننده‌های CompactLogix و MicroLogix 1500.

• س: چه نوع حسگرهایی پشتیبانی می‌شوند؟ پاسخ: حسگرهای پلاتین، نیکل و نیکل-آهن با بازه‌های مختلف مقاومت.

• س: حداکثر توان تلف‌شده چقدر است؟ پاسخ: 1.5 وات.
