جزئیات محصول
توضیحات محصول

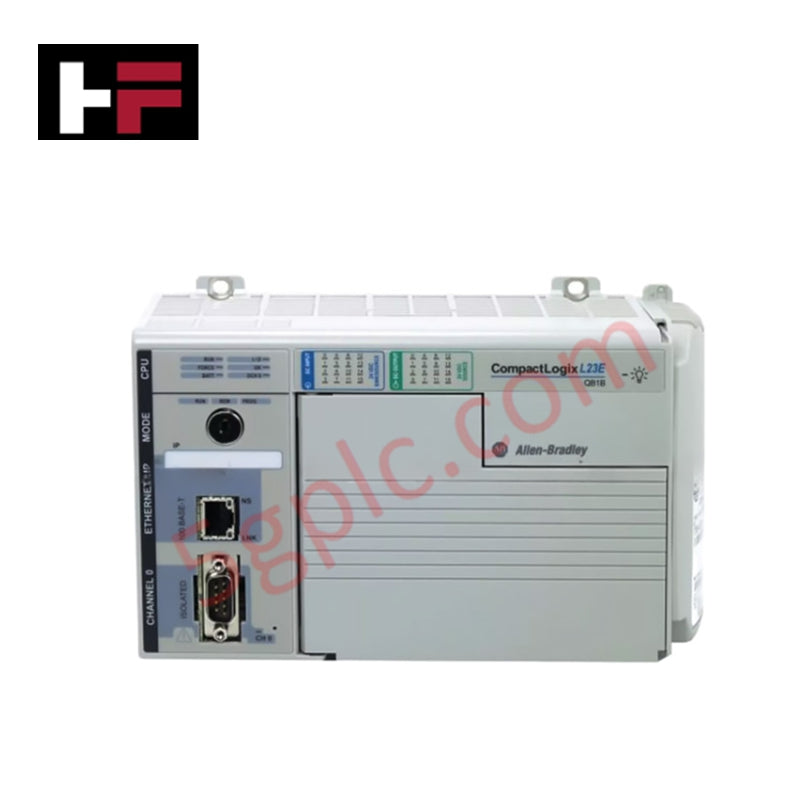

Allen-Bradley 1769-L23E-QB1B یک کنترلکننده بستهبندی شده CompactLogix است که برای وظایف اتوماسیون میانرده طراحی شده و پردازش، ارتباطات و ورودی/خروجی تعبیهشده را در یک واحد واحد ترکیب میکند. این دستگاه از ارتباطات Ethernet/IP و سریال پشتیبانی میکند و برای کاربردهای کنترل توزیعشده مناسب است.
مشخصات فنی
-
سازنده Allen-Bradley
-
خط تولید CompactLogix
-
خانواده محصول کنترلکنندههای ورودی/خروجی فشرده
-
شماره قطعه 1769-L23E-QB1B
-
کد شناسایی محصول (UPC) 612598350766
-
وزن ۲.۰۰ پوند (۰.۹۱ کیلوگرم)
-
نوع ماژول ماژول پردازشگر
-
درگاههای ارتباطی ۱ پورت Ethernet/IP، ۱ پورت RS-232
-
پروتکلهای پشتیبانی شده Ethernet/IP، DF1، DH485، ASCII
-
حداکثر تعداد ماژولهای ورودی/خروجی پشتیبانی شده ۳ ماژول فشرده ۱۷۶۹
-
ورودیهای تعبیهشده ۱۶ ورودی دیجیتال، ۲۴ ولت مستقیم
-
زبانهای برنامهنویسی نردبان رله (فقط برای وظایف ایمنی)، متن ساختاریافته، بلوک عملکرد، نمودار عملکرد ترتیبی (SFC)
-
تعداد وظایف پشتیبانی شده ۳۲ وظیفه
-
برنامهها در هر وظیفه تا ۱۰۰ برنامه
-
ظرفیت حافظه ۵۱۲ کیلوبایت
-
نصب نصب روی ریل دین
-
جریان مصرفی در ۵ ولت مستقیم ۱۰۰۰ میلیآمپر
-
جریان مصرفی در ۲۴ ولت مستقیم ۷۰۰ میلیآمپر
-
سری A و B
-
باتری 1769-BA
-
درپوش انتهایی 1769-ECR
-
بلوک ترمینال جایگزین 1769-RTBN18
-
نوع سیم مس، با درجه حرارت ۹۰ درجه سانتیگراد
-
سایز سیم (سیم یکتکه) ۲۲–۱۴ AWG
-
سایز سیم (سیم رشتهای) ۲۲–۱۶ AWG
سناریوهای کاربردی
-
کنترل ماشینهای میانرده که نیاز به اتصال Ethernet/IP دارند
-
سیستمهای اتوماسیون توزیعشده با نیازهای توسعه محدود
-
کاربردهایی که نیاز به ورودی/خروجی یکپارچه با جایگاه فشرده دارند
پرسشهای متداول
-
س: چند ماژول توسعه میتوان افزود؟ پاسخ: تا ۳ ماژول فشرده ۱۷۶۹.
-
س: چه زبانهای برنامهنویسی پشتیبانی میشوند؟ پاسخ: نردبان رله، متن ساختاریافته، بلوک عملکرد و SFC.
-
س: پیکربندی ورودی تعبیهشده چگونه است؟ پاسخ: ۱۶ ورودی دیجیتال با ولتاژ ۲۴ ولت مستقیم.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
