جزئیات محصول
مروری بر محصول

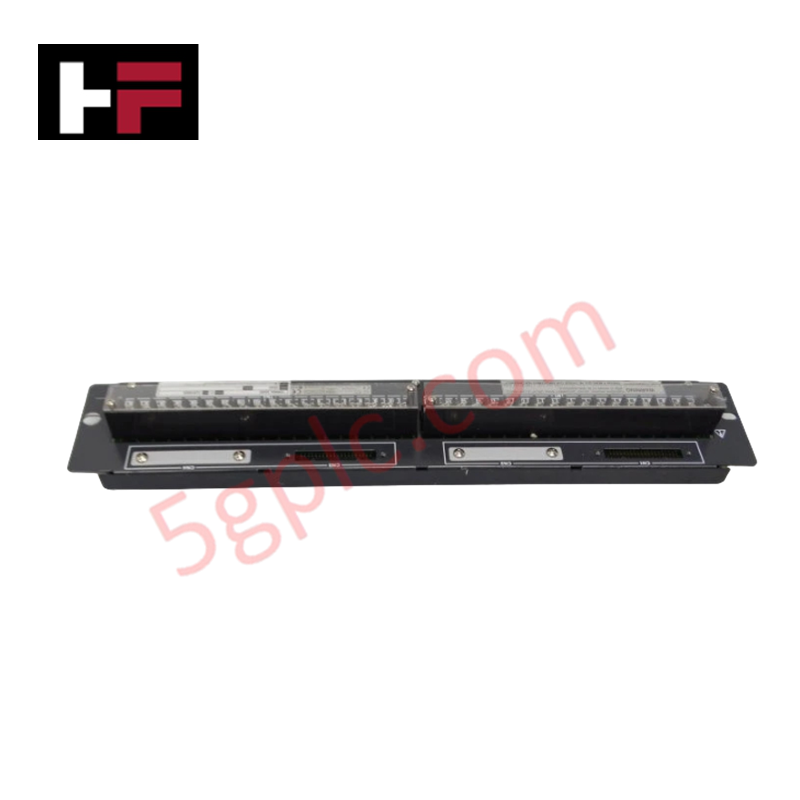

ماژول Yokogawa SEA4D-01 به عنوان یک برد ترمینال ایمنی با گواهی‌نامه حیاتی طراحی شده است که به طور خاص برای سیستم ابزار دقیق ایمنی ProSafe-RS (SIS) ساخته شده است. این ماژول آنالوگ انتقال سیگنال با یکپارچگی بالا بین ابزارهای میدانی و کنترل‌کننده‌های ایمنی را تسهیل می‌کند. این ماژول از پیکربندی دوگانه ۱۶ کاناله پشتیبانی می‌کند و ترمینیشن با چگالی بالا را که برای حلقه‌های ایمنی پیچیده لازم است، فراهم می‌آورد. ما این واحد را به صورت ۱۰۰٪ نو و اصل عرضه می‌کنیم تا اطمینان حاصل شود که تأسیسات شما با الزامات سختگیرانه حلقه‌های ایمنی SIL3 با سخت‌افزار دارای گواهی کارخانه مطابقت دارد.
تجزیه شماره قطعه
شناسه SEA4D-01 نقش و سبک نصب خاص آن را در اکوسیستم ProSafe-RS مشخص می‌کند:
| کد | تعریف فنی |
| SEA4D | برد ترمینال آنالوگ برای سیستم‌های ایمنی |
| -0 | نوع عملکرد استاندارد |
| 1 | پیکربندی قابل نصب در رک ۱۹ اینچ |
مشخصات فنی
SEA4D-01 عملکرد عایقی بالا را با ترمینیشن مکانیکی مقاوم ترکیب می‌کند تا خلوص سیگنال را در کاربردهای حیاتی ایمنی تضمین کند.
-
نوع ماژول: برد ترمینال آنالوگ.
-
گواهی ایمنی: سطح یکپارچگی ایمنی ۳ (SIL3).
-
پیکربندی کانال: ۱۶ کانال × ۲ (در مجموع ۳۲ نقطه).
-
مقاومت عایقی: ۱۰۰ مگااهم.
-
ولتاژ تحمل: ۵۰۰ ولت AC.
-
رابط اتصال: ترمینال‌های پیچ M4.
-
فرم فاکتور: قابل نصب در رک ۱۹ اینچ.
-
وزن: ۳.۳۱ پوند.
-
سازگاری: بهینه شده برای سری ProSafe-RS.
-
وضعیت: تضمین شده ۱۰۰٪ نو و اصل.
مزایای مهندسی
SEA4D-01 چالش‌های خاص مهندسی ایمنی صنعتی را از طریق طراحی با یکپارچگی بالا حل می‌کند:
-
مطابقت با SIL3 برای حلقه‌های حیاتی: این برد استانداردهای سطح یکپارچگی ایمنی ۳ (SIL3) را برآورده می‌کند. سخت‌افزار لازم برای مدیریت سیستم‌های خاموشی اضطراری (ESD) و آتش و گاز (F&G) را فراهم می‌آورد که در آن شکست مجاز نیست.
-
ترمینیشن با چگالی بالا: چیدمان ۱۶ × ۲ کانال، بهره‌وری کابینت را به حداکثر می‌رساند. با ارائه ۳۲ نقطه ترمینیشن در یک فضای رک ۱۹ اینچی، تعداد بردهای فیزیکی مورد نیاز را کاهش داده، چیدمان کابینت را ساده و فضای کلی سیستم را کاهش می‌دهد.
-
اتصال مکانیکی برتر: ترمینال‌های پیچ M4 یکپارچه مقاومت کششی بسیار بالاتری نسبت به گیره‌های کششی دارند. این اتصال الکتریکی مطمئن برای سیگنال‌های آنالوگ را حتی در محیط‌هایی با لرزش صنعتی مداوم یا انبساط حرارتی تضمین می‌کند.
-
حفاظت دی‌الکتریک بهبود یافته: با مقاومت عایقی ۱۰۰ مگااهم و ولتاژ تحمل ۵۰۰ ولت AC، برد کنترل‌کننده‌های حساس ایمنی را از گذراهای میدانی محافظت می‌کند. این حفاظت گالوانیکی از ایجاد نویز الکتریکی که باعث قطع‌های کاذب می‌شود جلوگیری کرده و ایمنی و در دسترس بودن کارخانه را حفظ می‌کند.
سؤالات متداول
-
آیا SEA4D-01 با ماژول‌های استاندارد CENTUM VP سازگار است؟
SEA4D-01 به طور خاص برای سیستم ایمنی ProSafe-RS طراحی شده است. اگرچه سیستم‌های کنترل Yokogawa اغلب ویژگی‌های سخت‌افزاری مشترکی دارند، همیشه سازگاری با ماژول I/O خاص خود (مثلاً SAI143) را بررسی کنید تا اطمینان حاصل شود که تطابق SIL3 در کل حلقه حفظ می‌شود.
-
مزیت ترمینال‌های پیچ M4 برای سیگنال‌های آنالوگ چیست؟
پیچ‌های M4 امکان اتصال با گشتاور بالا با سرکابل‌های حلقه‌ای یا چنگکی را فراهم می‌کنند. برای سیگنال‌های ایمنی آنالوگ، این امر مقاومت تماس را به حداقل رسانده و از قطع و وصل موقت سیگنال جلوگیری می‌کند که برای حفظ حالت «ایمن» حلقه ضروری است.
-
آیا این واحد به موانع ایمنی خارجی نیاز دارد؟
SEA4D-01 ترمینیشن و مسیر دهی سیگنال را فراهم می‌کند. بسته به اینکه دستگاه‌های میدانی شما در مناطق خطرناک قرار دارند یا خیر، ممکن است هنوز به موانع ایمنی ذاتی یا ایزولاتورها بین این برد و ابزار میدانی نیاز داشته باشید.
-
آیا این قطعه کاملاً نو و اصل است؟
قطعاً. ما فقط سخت‌افزار ۱۰۰٪ نو عرضه می‌کنیم. این SEA4D-01 در بسته‌بندی اصلی کارخانه Yokogawa با شماره سریال‌های مطابقت یافته و مهرهای اصلی سازنده تحویل داده می‌شود تا تضمین شود هیچ استفاده قبلی نداشته است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
