جزئیات محصول
مروری بر محصول

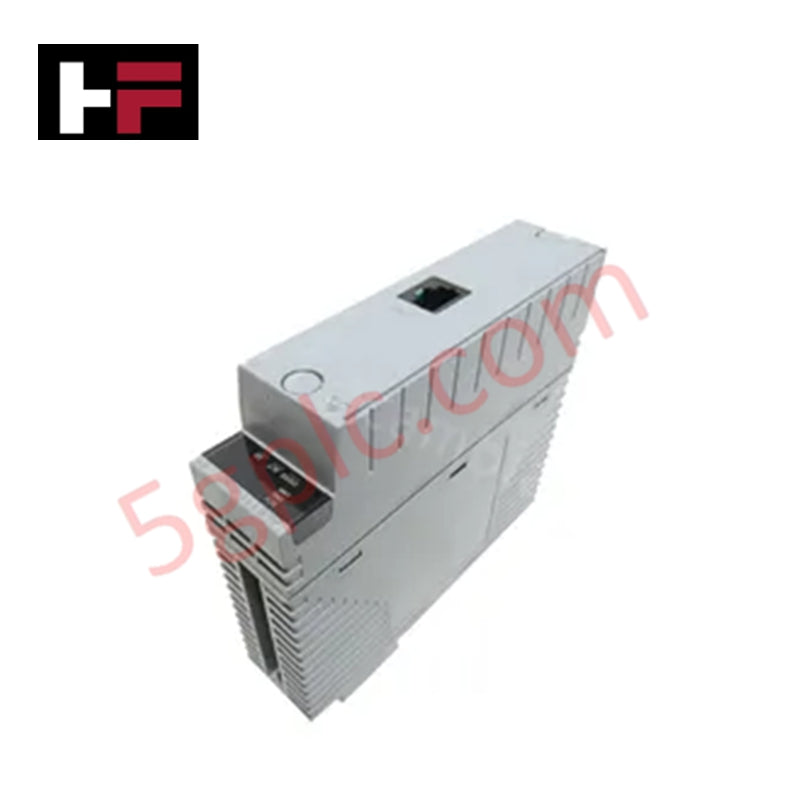

Yokogawa EB402-10 به‌عنوان یک پل ارتباطی حیاتی در سیستم کنترل توزیع‌شده CENTUM VP (DCS) و سیستم ابزار دقیق ایمنی ProSafe-RS (SIS) عمل می‌کند. این ماژول تبادل داده با سرعت بالا بین بَک‌پلن سیستم و ماژول‌های مختلف ورودی/خروجی را تسهیل می‌کند. با مدیریت مسیریابی سیگنال امن و تبدیل پروتکل، EB402-10 تضمین می‌کند که کنترلر داده‌های دقیق میدانی را بدون تأخیر دریافت کند و از عملکردهای استاندارد اتوماسیون فرآیند و خاموشی‌های ایمنی پشتیبانی می‌نماید.
مشخصات فنی
EB402-10 از منطق اختصاصی با سرعت بالا برای حفظ یکپارچگی باس در سراسر معماری سیستم استفاده می‌کند:
| پارامتر | مشخصات |
| سازنده | Yokogawa |
| مدل | EB402-10 |
| نوع محصول | ماژول رابط باس |
| سیستم‌های پشتیبانی‌شده | CENTUM VP، ProSafe-RS |
| پروتکل ارتباطی | باس اختصاصی با سرعت بالای Yokogawa |
| سرعت انتقال | تا ۲ مگابیت بر ثانیه (معمولی) |
| ایزولاسیون | ایزولاسیون نوری و گالوانیکی بین کانال‌ها |
| منبع تغذیه | ۵ ولت DC (از طریق بَک‌پلن سیستم) |
| مصرف برق | حدود ۳.۵ W |
| دمای کاری | ۰ درجه سانتی‌گراد تا +۵۵ درجه سانتی‌گراد |
| ابعاد | حدود ۱۲۰ میلی‌متر × ۳۵ میلی‌متر × ۹۰ میلی‌متر |
| وزن | حدود ۰.۳ کیلوگرم |
| وضعیت | ۱۰۰٪ نو و اصل |
مزایای مهندسی
-
سازگاری با سیستم‌های ترکیبی: EB401-10 به‌طور یکپارچه در هر دو پلتفرم CENTUM VP (DCS) و ProSafe-RS (SIS) کار می‌کند. این سازگاری دوگانه به کارخانه‌ها اجازه می‌دهد تا موجودی قطعات یدکی خود را استاندارد کنند، هزینه‌ها را کاهش دهند و فرآیندهای نگهداری در محیط‌های کنترل ترکیبی را ساده‌تر کنند.
-
ایزولاسیون سیگنال برتر: ایزولاسیون نوری و گالوانیکی یکپارچه، CPU سیستم را از نوسانات الکتریکی سمت میدان محافظت می‌کند. این معماری از انتشار خطاهای موضعی در بَک‌پلن سیستم جلوگیری می‌کند و تضمین می‌کند که گره‌های ورودی/خروجی باقی‌مانده بدون تداخل به کار خود ادامه دهند.
-
مقاومت حرارتی قوی: سخت‌افزار ارتباط پایدار را در دماهای تا +۵۵ درجه سانتی‌گراد حفظ می‌کند. این ظرفیت حرارتی امکان نصب در کابینت‌های با چگالی بالا را فراهم می‌کند که جریان هوای محدود معمولاً باعث خرابی زودهنگام تجهیزات الکترونیکی استاندارد می‌شود.
-
تشخیص فوری خطا: سه نشانگر LED اختصاصی—برق، ارتباط و خطا—وضعیت سخت‌افزار را به‌صورت لحظه‌ای نمایش می‌دهند. تیم‌های نگهداری می‌توانند خطاهای باس یا مشکلات برق را به سرعت شناسایی کنند و زمان میانگین تعمیر (MTTR) را در هنگام اختلالات بحرانی فرآیند به‌طور قابل توجهی کاهش دهند.
-
قابلیت توسعه پلاگ‌اند-پلی: طراحی پلاگ-این امکان نصب سریع روی صفحه پایه را فراهم می‌کند. مهندسان با قرار دادن ماژول در شکاف مشخص شده، ظرفیت ورودی/خروجی ایستگاه را به‌سادگی افزایش می‌دهند که به‌طور خودکار رابط الکتریکی و منطقی را از طریق بَک‌پلن برقرار می‌کند.
سؤالات متداول
-
آیا این واحد Yokogawa EB402-10 به‌صورت نو یا بازسازی شده عرضه می‌شود؟
ما EB402-10 را منحصراً به‌صورت ۱۰۰٪ نو و اصل تأمین می‌کنیم. هر واحد در بسته‌بندی کارخانه‌ای اصلی خود با تمام محافظ‌های ضد استاتیک و مهرهای کیفیت Yokogawa تحویل داده می‌شود.
-
آیا EB402-10 می‌تواند در کاربردهای ایمنی بحرانی استفاده شود؟
بله. EB402-10 کاملاً با سیستم ایمنی ProSafe-RS سازگار است. این ماژول الزامات سختگیرانه یکپارچگی ارتباطی لازم برای خاموشی اضطراری (ESD) و نظارت آتش و گاز (F&G) را برآورده می‌کند.
-
ماژول چگونه تغذیه برق خود را دریافت می‌کند؟
ماژول حدود ۳.۵ W برق را مستقیماً از بَک‌پلن سیستم (۵ ولت DC) دریافت می‌کند. نیازی به سیم‌کشی برق خارجی ندارد که این موضوع نصب داخلی کابینت را ساده‌تر کرده و خطر خطاهای سیم‌کشی را کاهش می‌دهد.
-
این ماژول از چه روش نصب استفاده می‌کند؟
EB402-10 از روش نصب پلاگ-این استفاده می‌کند. این ماژول مستقیماً در شکاف‌های اختصاصی صفحه پایه/بَک‌پلن Yokogawa قرار می‌گیرد و اتصال خود را از طریق پین‌های صنعتی با چگالی بالا تثبیت می‌کند تا پایداری مکانیکی و الکتریکی بلندمدت تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
