جزئیات محصول
مروری بر محصول

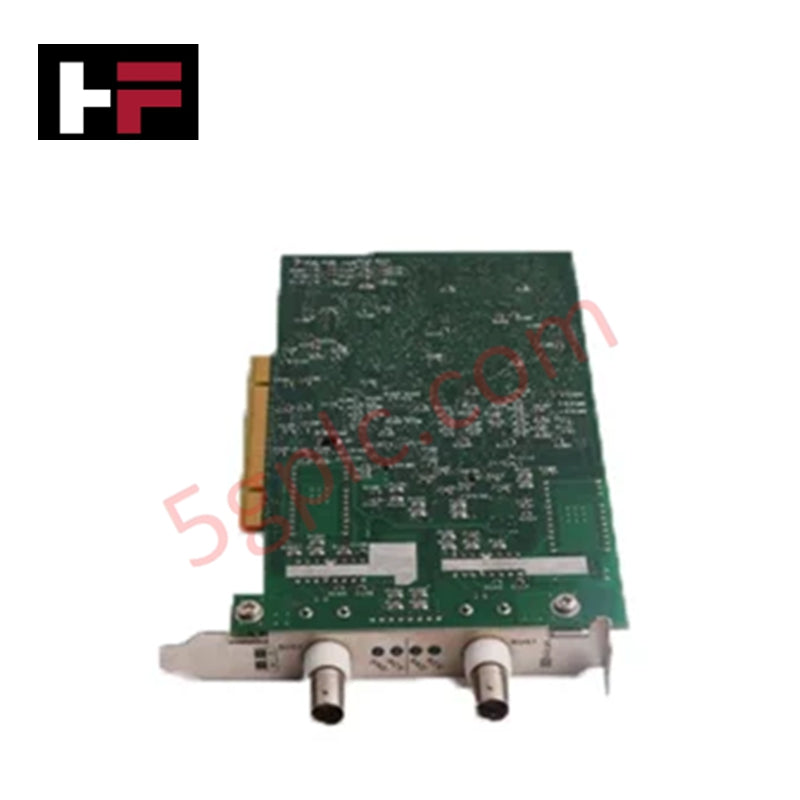

کارت Yokogawa VF701 به عنوان دروازه ارتباطی با عملکرد بالا برای سیستم کنترل توزیعشده CENTUM VP عمل میکند. این کارت رابط Vnet/IP امکان تبادل دادههای بلادرنگ و قطعی بین ایستگاه رابط کاربری انسانی (HIS) یا ایستگاه مهندسی (ENG) و شبکه کنترل را فراهم میکند. با بهرهگیری از لایههای فیزیکی استاندارد اترنت همراه با کنترل اولویت تخصصی Yokogawa، VF701 نظارت پایدار بر فرآیند و اجرای سریع فرمانها را در سراسر معماری کارخانه تضمین میکند.
مشخصات فنی
برای حفظ یکپارچگی ارتباطی در بالاترین سطح در محیط Vnet/IP، VF701 به پارامترهای سختافزاری خاصی در میزبان نیاز دارد:
| ویژگی | حداقل نیازمندی سیستم / مشخصات |
| سازنده | Yokogawa |
| مدل | VF701 |
| نوع محصول | کارت رابط Vnet/IP |
| پردازنده میزبان | Core2 Duo ≥ 2.13 گیگاهرتز / Xeon Dual Core ≥ 2.0 گیگاهرتز |
| حافظه سیستم | 6 گیگابایت رم |
| فضای ذخیرهسازی | 20 گیگابایت فضای آزاد دیسک |
| پشتیبانی نمایشگر | SXGA (1280x1024)، رنگ واقعی (16.77 میلیون رنگ) |
| اسلات توسعه | 1 اسلات اختصاصی برای رابط شبکه کنترل |
| پشتیبانی نوری | DVD-ROM (برای نصب درایور) |
| وزن حمل و نقل | 2 کیلوگرم |
| وضعیت | 100٪ نو و اصل |
مزایای مهندسی
-
توان عملیاتی قطعی Vnet/IP: VF701 بستههای داده با سرعت بالا را بدون تأخیرهای «تلاش برای بهترین حالت» که در شبکههای استاندارد فناوری اطلاعات دیده میشود، مدیریت میکند. این کارت سیگنالهای کنترلی را نسبت به ترافیک عمومی اولویت میدهد و اطمینان میدهد که کنسول اپراتور هشدارها و متغیرهای حیاتی فرآیند را با همگامسازی در سطح میلیثانیه دریافت کند.
-
مدیریت داده با ظرفیت بالا: بهینهشده برای محیطهای با تعداد زیاد تگ، VF701 از معماری حافظه 6 گیگابایتی ایستگاههای مدرن CENTUM VP پشتیبانی میکند. این ظرفیت به کارت اجازه میدهد تا حجم عظیمی از دادههای تاریخی و روندهای بلادرنگ را به طور همزمان پردازش کند بدون اینکه عملکرد باس کاهش یابد.
-
قابلیت اطمینان در سطح سختافزار: Yokogawa این کارت را برای عملکرد مداوم 24 ساعته و 7 روز هفته طراحی کرده است. طراحی مقاوم آن نیازهای حرارتی ایستگاههای کاری صنعتی را مدیریت میکند و به طور قابل توجهی خطر از دست رفتن ارتباط در طول انتقالهای حیاتی فرآیند را کاهش میدهد.
-
یکپارچهسازی ساده شبکه: VF701 تنها یک اسلات توسعه را اشغال میکند و پیکربندی سختافزاری رایانه میزبان را ساده میسازد. سازگاری آن با نمایشگرهای استاندارد SXGA و رنگ واقعی تضمین میکند که تکنسینها گرافیکهای پیچیده فرآیند را با وضوح و دقت رنگ بالا مشاهده کنند تا آگاهی موقعیتی بهتری داشته باشند.
سؤالات متداول
-
آیا این واحد Yokogawa VF701 نو است یا بازسازی شده؟
ما VF701 را به صورت 100٪ نو و اصل عرضه میکنیم. هر کارت در بستهبندی اصلی کارخانه Yokogawa ارسال میشود که شامل تمام مهر و مومهای کارخانه و محافظت ضد الکتریسیته ساکن است تا اطمینان از قابلیت اطمینان در ساعت صفر فراهم شود.
-
آیا VF701 از پیکربندی شبکه دوگانه افزونه پشتیبانی میکند؟
بله. در معماری معمول CENTUM VP، مهندسان اغلب دو کارت VF701 را در پیکربندی افزونه نصب میکنند. این تنظیم اجازه میدهد سیستم مسیرهای ارتباطی را به سرعت در صورت خرابی یکی از کارتها یا کابلهای شبکه تغییر دهد و کنترل بدون وقفه کارخانه را تضمین کند.
-
نیازمندیهای پردازنده برای نصب VF701 چیست؟
برای عملکرد صحیح کارت، ایستگاه کاری شما باید حداقل از پردازنده Core2 Duo (2.13 گیگاهرتز) یا Xeon Dual Core (2.0 گیگاهرتز) استفاده کند. قدرت ناکافی پردازنده میتواند باعث ایجاد گلوگاه در پردازش دادهها و تأخیر در بهروزرسانی صفحه HIS شود.
-
از چه نوع کابلی باید برای VF701 استفاده کنم؟
VF701 از کابلهای اترنت استاندارد با کیفیت بالا CAT5e یا CAT6 برای ارتباط Vnet/IP استفاده میکند. با این حال، همیشه دستورالعملهای خاص Yokogawa در مورد زمینکردن و محافظت را دنبال کنید تا از تداخل الکترومغناطیسی (EMI) که ممکن است باس کنترل را مختل کند، جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
