مروری بر محصول

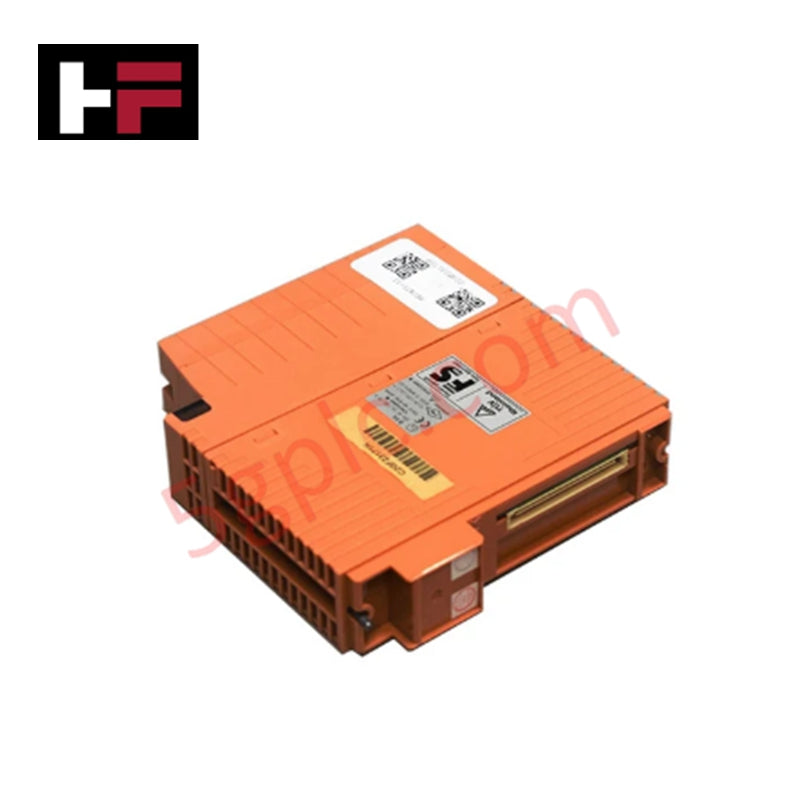

Yokogawa STB4D-00 به‌عنوان یک ترمینال بلاک فشار با چگالی بالا طراحی شده است که به‌طور خاص برای سیگنال‌های دیجیتال ورودی/خروجی در سیستم‌های کنترل سری CENTUM مهندسی شده است. این محصول امکان سیم‌کشی ایمن در محل را برای پیکربندی‌های ۱۶ کاناله یا ۸ کاناله فراهم می‌کند و از معماری‌های دوگانه افزونه حیاتی پشتیبانی می‌کند. ما این واحد را به‌صورت کاملاً نو و اورجینال عرضه می‌کنیم که دارای حفاظت پیشرفته محیطی برای پایداری عملیاتی بلندمدت در شرایط سخت صنعتی است.

تجزیه شماره قطعه

سری STB4D از منطق پسوند ساده‌شده برای تعریف حفاظت در برابر نوسان و بازنگری‌های سخت‌افزاری استفاده می‌کند:

• STB4D: ترمینال بلاک فشار (پشتیبانی از ۸ یا ۱۶ کانال)

• -0: بدون جذب‌کننده نوسان (بهینه‌شده برای مسیرهای سیگنال دیجیتال استاندارد)

• 0: همیشه ۰ (نشان‌دهنده مشخصات سخت‌افزاری استاندارد)

• توضیح ویژگی: شامل پوشش همگن استاندارد ISA G3 به‌عنوان مشخصه فنی استاندارد.

مشخصات فنی

STB4D-00 بر کارایی سیم‌کشی و مقاومت محیطی اولویت می‌دهد.

مزایای مهندسی

• مقاومت در برابر خوردگی استاندارد ISA G3: این ترمینال بلاک دارای رتبه استاندارد G3 است. پوشش محافظ مسیرهای هادی داخلی را در برابر گازهای خورنده مانند سولفید هیدروژن ($H_2S$) و دی‌اکسید گوگرد ($SO_2$) محافظت می‌کند. این ویژگی STB4D-00 را برای استفاده در کارخانه‌های خمیر و کاغذ، تصفیه‌خانه‌های فاضلاب و پالایشگاه‌ها که خوردگی جوی اغلب باعث خرابی زودهنگام سخت‌افزار می‌شود، ایده‌آل می‌سازد.

• پشتیبانی از پیکربندی دوگانه افزونه: طراحی مدار امکان ادغام بی‌وقفه در تنظیمات ورودی/خروجی دیجیتال دوگانه افزونه را فراهم می‌کند. این اطمینان می‌دهد که مسیرهای سیگنال حتی در هنگام تعویض یک ماژول، سالم باقی می‌مانند و عملکرد با دسترسی بالا را برای قفل‌های حیاتی و عملکردهای ایمنی تضمین می‌کند.

• کلمپ‌های فشار مقاوم در برابر لرزش: مکانیزم کلمپ فشار خطر شل شدن ترمینال ناشی از لرزش‌های صنعتی را از بین می‌برد. برخلاف ترمینال‌های پیچ سنتی که نیاز به سفت کردن دوره‌ای دارند، این کلمپ‌ها فشار تماس ثابت روی سیم‌کشی محل را حفظ می‌کنند و به‌طور قابل توجهی فواصل نگهداری را کاهش می‌دهند.

• استفاده بهینه از فضای کابینت با چگالی بالا: قاب جمع‌وجور ۰.۴ کیلوگرمی فضای ریل DIN را به حداکثر می‌رساند. با پشتیبانی از حداکثر ۱۶ کانال در ابعاد کوچک، این برد تعداد کل ترمینال بلاک‌های مورد نیاز در کابینت مارشالینگ را کاهش می‌دهد و مدیریت کابل و دفع حرارت را ساده‌تر می‌کند.

سؤالات متداول

آیا STB4D-00 برای سیم‌کشی به ابزارهای تخصصی نیاز دارد؟

خیر. طراحی کلمپ فشار تنها به یک پیچ‌گوشتی سر تخت استاندارد برای باز کردن کلمپ فنری نیاز دارد. این امکان وارد کردن سریع سیم‌های لخت یا فریول‌ها را فراهم می‌کند و مرحله راه‌اندازی پروژه شما را تسریع می‌بخشد.

آیا می‌توانم از این ترمینال بلاک برای سیگنال‌های آنالوگ استفاده کنم؟

Yokogawa به‌طور خاص STB4D-00 را برای کاربردهای ورودی/خروجی دیجیتال طراحی کرده است. برای سیگنال‌های آنالوگ، توصیه می‌کنیم از سری AEA یا بردهای ترمینال اختصاصی آنالوگ دیگر استفاده کنید تا تطابق امپدانس و محافظت سیگنال به‌درستی انجام شود.

پوشش G3 چه مزیتی برای نصب من دارد؟

پوشش G3 از ایجاد «موهای نقره‌ای» و خوردگی مس روی سطح برد جلوگیری می‌کند. اگر محیط اتاق کنترل شما فاقد فیلتراسیون هوای دقیق باشد، این پوشش تضمین می‌کند که STB4D-00 چندین سال بیشتر از ترمینال بلاک‌های استاندارد بدون پوشش دوام بیاورد.

آیا این واحد بازسازی شده است؟

قطعاً خیر. ما فقط سخت‌افزار Yokogawa کاملاً نو عرضه می‌کنیم. هر واحد در بسته‌بندی محافظ کارخانه‌ای اصلی خود، همراه با شماره سریال سازنده و مدارک تضمین کیفیت تحویل داده می‌شود.
