جزئیات محصول
بررسی محصول

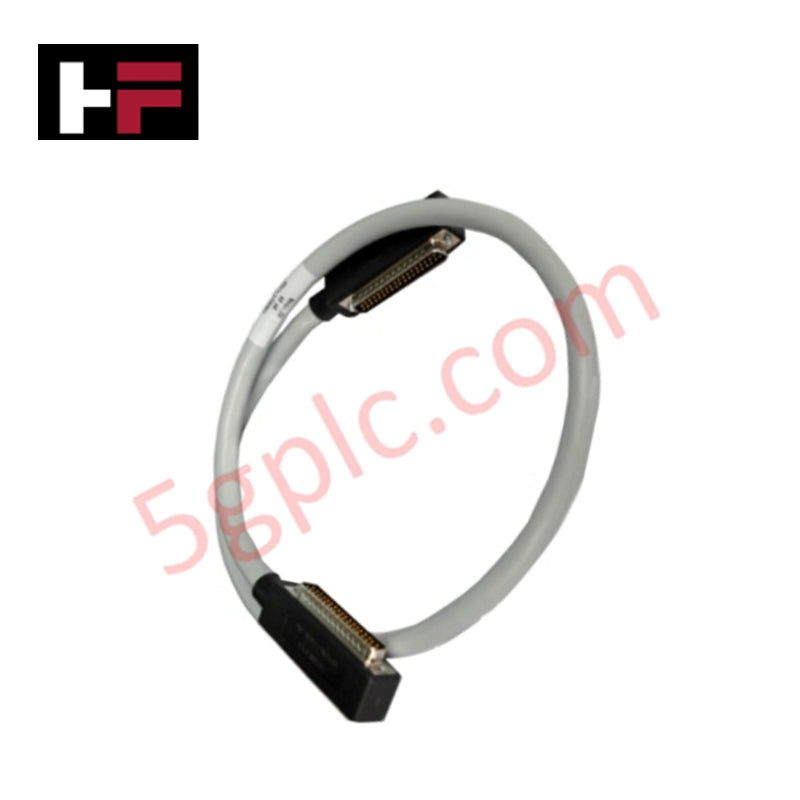

کابل 140XCA71706 بهعنوان لینک داده پرسرعت بین چندین رک در پلتفرم اتوماسیون Modicon Quantum شرکت اشنایدر الکتریک عمل میکند. این کابل تخصصی به طول ۲ متر (۶.۶ فوت) امکان گسترش باس محلی I/O را فراهم میکند و به یک پردازنده اجازه میدهد تا ماژولها را در بکلینهای ثانویه کنترل کند. این محصول را بهصورت کاملاً نو و اورجینال عرضه میکنیم تا انتقال سیگنال با امپدانس پایین و یکپارچگی ساختاری برای شبکههای کنترل حیاتی تضمین شود.
مشخصات فنی
کابل 140XCA71706 پل فیزیکی و الکتریکی دقیقی برای ارتباط بین رکها فراهم میکند:
-
طول کابل: ۶.۶ فوت (۲ متر)
-
مقصد اصلی: سیستمهای توسعهدهنده بکلین
-
سازگاری محصول: طراحی شده مخصوص ماژولهای توسعهدهنده 140XBE10000
-
دسته اتصال: ارتباط تخصصی باس PLC
-
ساختار مواد: کابل چند هستهای صنعتی با شیلد محافظ
مزایای مهندسی
-
گسترش بیوقفه باس محلی: این کابل امکان گسترش باس بکلین Quantum فراتر از یک رک را فراهم میکند. به مهندسان اجازه میدهد ظرفیت I/O را بدون نیاز به معماریهای پیچیده Remote I/O (RIO) یا Distributed I/O (DIO) افزایش دهند.
-
بهینهسازی یکپارچگی سیگنال: مهندسی اورجینال اشنایدر الکتریک تضمین میکند که 140XCA71706 الزامات دقیق زمانبندی و ولتاژ باس Quantum را حفظ کند. این امر از از دست رفتن بستههای داده و خطاهای باس که معمولاً بهدلیل کابلهای غیر اصل یا فرسوده رخ میدهد، جلوگیری میکند.
-
چیدمان سادهتر رک: طول ۲ متری این کابل دسترسی کافی برای اتصال رکهای مجاور در تابلوهای کنترل استاندارد با عرض ۸۰۰ یا ۱۰۰۰ میلیمتر فراهم میکند. روکش انعطافپذیر آن امکان خمهای با شعاع کوچک را میدهد و مدیریت کابل را در محفظههای پرجمعیت آسانتر میکند.
-
امنیت اتصال مقاوم: کانکتورها دارای مکانیزم قفل ایمن هستند که از قطع ناخواسته اتصال ناشی از لرزش تابلو یا شوکهای مکانیکی در محیطهای صنعتی سنگین مانند کارخانههای پرسکاری یا سالنهای توربین جلوگیری میکند.
سؤالات متداول
-
کدام ماژولهای توسعهدهنده به کابل 140XCA71706 نیاز دارند؟
این کابل بهطور خاص دو ماژول توسعهدهنده بکلین 140XBE10000 را به هم متصل میکند. یک ماژول بهعنوان فرستنده در رک اصلی و ماژول دوم بهعنوان گیرنده در رک توسعه عمل میکند.
-
آیا میتوانم این کابل را برای سیستمهای Modicon M340 یا M580 استفاده کنم؟
خیر. کابل 140XCA71706 منحصراً متعلق به پلتفرم Modicon Quantum است. سریهای M340 و M580 از فناوریهای باس توسعه متفاوتی (مانند کابلهای سری BMXXBE) استفاده میکنند.
-
آیا محدودیت فاصله برای گسترش بکلین وجود دارد؟
بله. گسترش بکلین بر اساس ارتباط باس موازی پرسرعت است که حساس به فاصله میباشد. اشنایدر الکتریک گسترش محلی را به طولهای کابل مشخص (مانند این نسخه ۲ متری) محدود میکند تا همگامسازی زمانبندی حفظ شود. برای فواصل طولانیتر باید به معماری Remote I/O (RIO) منتقل شوید.
-
آیا کابل در بستهبندی اصلی کارخانه ارسال میشود؟
قطعاً. ما تضمین میکنیم هر کابل 140XCA71706 کاملاً نو بوده و در بستهبندی اصلی اشنایدر الکتریک ارسال میشود تا از آسیب دیدن کابل، خرابی شیلد یا خوردگی کانکتورها جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
