جزئیات محصول
مروری بر محصول

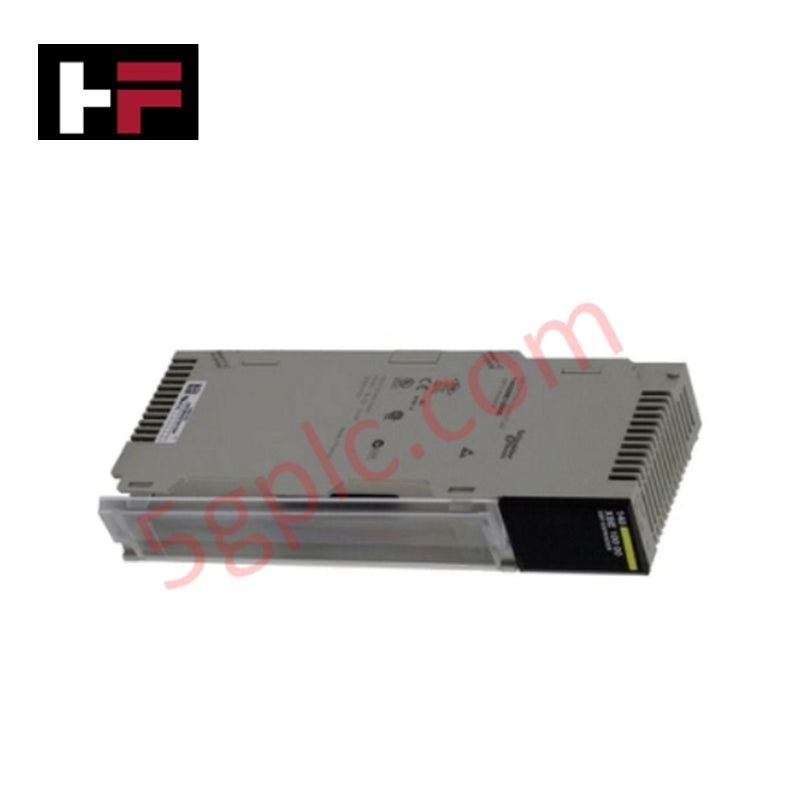

ماژول 140XBE10000 اتوبوس بکپلن محلی Modicon Quantum را گسترش میدهد و به مهندسان امکان میدهد چندین رک را در یک سیستم کنترل واحد به هم متصل کنند. این ماژول رابط ضروری برای همگامسازی دادههای با سرعت بالا در سراسر شاسیهای ثانویه فراهم میکند و ظرفیت ورودی/خروجی را برای اتوماسیون صنعتی پیچیده و بزرگ به طور قابل توجهی افزایش میدهد. این واحد را به صورت کاملاً نو و اورجینال تأمین میکنیم تا یکپارچگی کامل سیگنال و ارتباط با تأخیر کم در معماری اتوبوس توسعهیافته تضمین شود.
مشخصات فنی
ماژول 140XBE10000 استانداردهای سختگیرانه الکتریکی و محیطی را برای عملکرد مداوم حفظ میکند:
-
عملکرد: گسترشدهنده بکپلن / ماژول رابط
-
جریان مورد نیاز اتوبوس: 1000 میلیآمپر
-
مصرف برق: حدود ۵ وات
-
تأمین برق: ۵ ولت مستقیم از طریق بکپلن Quantum
-
دمای کاری: ۰ تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت)
-
رطوبت: ۵٪ تا ۹۵٪ رطوبت نسبی، بدون تراکم
-
سازگاری با بکپلن: پشتیبانی از رکهای Quantum با ۱۲ تا ۱۶ اسلات (مثلاً 140BP01600)
-
ابعاد (عرض × ارتفاع × عمق): ۴۰ × ۲۵۰ × ۱۰۴ میلیمتر
-
وزن: ۰.۴۴ کیلوگرم (۰.۹۷ پوند)
مزایای مهندسی
-
گسترش بدون درز ورودی/خروجی: این ماژول اتوبوس داخلی Quantum را به رکهای اضافی گسترش میدهد بدون اینکه نیاز به پردازنده ورودی/خروجی از راه دور (RIO) باشد. این گسترش مستقیم اتوبوس امکان افزودن صدها نقطه ورودی/خروجی را با حفظ سرعت بالای پردازش منطقی فراهم میکند.
-
سادگی در معماری تابلو: با استفاده از 140XBE10000، مهندسان میتوانند چندین رک را در یک ایستگاه منطقی واحد ادغام کنند. این کار نیاز به ماژولهای ارتباطی تکراری را حذف کرده و پیچیدگی پیکربندی نرمافزار را کاهش میدهد.
-
یکپارچگی قوی سیگنال: این ماژول انتقال دادههای با سرعت بالا را از طریق کابلهای روبانی یا فیبر نوری (بسته به پیکربندی) مدیریت میکند. طراحی آن نویز الکتریکی را کاهش داده و از برخورد بستههای داده جلوگیری میکند، که ارتباط پایدار را در محیطهای پر تداخل مانند پستهای برق تضمین میکند.
-
مقاومت در برابر شرایط محیطی صنعتی: با دامنه کاری تا ۶۰ درجه سانتیگراد و دمای ذخیرهسازی تا ۸۵ درجه سانتیگراد، 140XBE10000 در برابر تنشهای حرارتی تابلوهای کنترل بدون تهویه و سایتهای صنعتی سخت مقاومت میکند.
سؤالات متداول
-
برای اتصال دو ماژول 140XBE10000 به چه کابلهایی نیاز دارم؟
گسترش محلی استاندارد معمولاً به کابلهای گسترشدهنده بکپلن سری 140XCA717xx نیاز دارد. اطمینان حاصل کنید که طول کابل مناسب (مثلاً 140XCA71703 برای ۱ متر) را بر اساس فاصله رک خود انتخاب کنید.
-
آیا میتوانم 140XBE10000 را در هر اسلات بکپلن نصب کنم؟
خیر. باید ماژول گسترشدهنده را در اسلات گسترش مشخص شده در بکپلن Quantum (معمولاً آخرین اسلات سمت راست) نصب کنید تا خاتمه صحیح اتوبوس و مسیر سیگنال تضمین شود.
-
آیا این ماژول از گسترش فیبر نوری پشتیبانی میکند؟
بله، بسته به پیکربندی سیستم و سختافزار رابط خاص شما، سری گسترشدهنده Quantum از رسانه فیبر نوری برای ایجاد جداسازی الکتریکی بین رکهای واقع در مناطق مختلف یک مجموعه پشتیبانی میکند.
-
آیا این محصول در بستهبندی اصلی کارخانه عرضه میشود؟
قطعاً. ما تضمین میکنیم که هر 140XBE10000 کاملاً نو باشد و در جعبه اصلی کارخانه Schneider Electric با تمام مستندات فنی و مهرهای کیفیت ارسال شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
