جزئیات محصول
توضیحات محصول

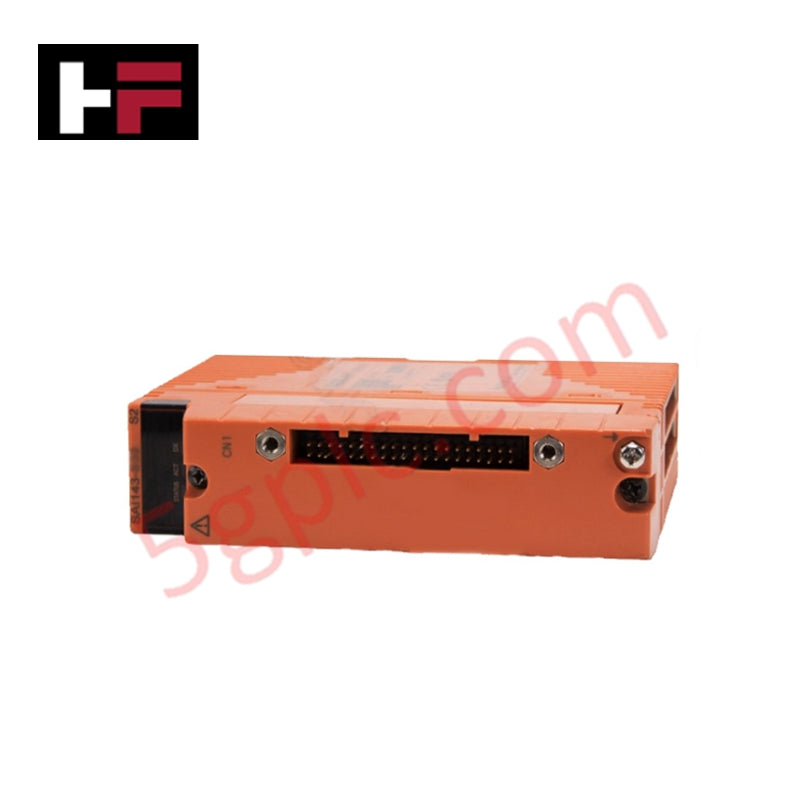

SAI143-H33 از شرکت Yokogawa یک ماژول ورودی آنالوگ با دقت بالا است که برای کاربردهای پیشرفته کنترل فرآیند طراحی شده است. این ماژول ۱۶ کانال ورودی ایزوله شده با مدیریت انعطافپذیر تغذیه فرستنده ارائه میدهد که آن را برای ادغام در سیستمهای کنترل توزیعشده که دقت و قابلیت اطمینان اهمیت دارند، مناسب میسازد.
این ماژول از سیگنالهای حلقه جریان DC ۴–۲۰ میلیآمپر پشتیبانی میکند و محدوده ورودی مجاز تا ۲۵ میلیآمپر را دارد. هر کانال به صورت گالوانیکی ایزوله شده است که حفاظت در برابر حلقههای زمین و نویز الکتریکی را تضمین میکند. SAI143-H33 همچنین تنظیمات قابل پیکربندی تغذیه فرستنده را ارائه میدهد که امکان کنترل همزمان روشن/خاموش در همه کانالها در حالت دو سیمه را فراهم میکند.
مشخصات فنی
-
مدل / شماره سفارش: SAI143-H33
-
سازنده: شرکت الکتریک Yokogawa
-
نوع: ماژول ورودی آنالوگ
-
کانالها: ۱۶ ورودی ایزوله شده
-
محدوده ورودی نامی: ۴–۲۰ میلیآمپر
-
محدوده ورودی مجاز: ۰–۲۵ میلیآمپر
-
امپدانس ورودی (زمان روشن بودن تغذیه): ۲۵۰ اهم + مقدار جریان (حدود ۲۷۲.۵ اهم در ۲۰ میلیآمپر، حدود ۳۶۲.۵ اهم در ۴ میلیآمپر)
-
امپدانس ورودی (زمان خاموش بودن تغذیه): ≥۵۰۰ کیلو اهم
-
دقت: ±۱۶ میکروآمپر (محدوده ورودی ۰.۰۵–۲۳ میلیآمپر)
-
فرکانس بهروزرسانی داده: ۴۰ میلیثانیه
-
انحراف دما: ±۱۶ میکروآمپر به ازای هر ۱۰ درجه سانتیگراد
-
تغذیه فرستنده:
-
حداقل ۱۶.۱۵ ولت در ۲۰ میلیآمپر
-
حداکثر ۲۶.۴ ولت در ۰ میلیآمپر
-
حد جریان خروجی: ۲۵ میلیآمپر
-
امکان تنظیم جداگانه برای هر کانال
-
کنترل روشن/خاموش برای همه ۱۶ کانال در حالت دو سیمه
-
ولتاژ ایزولاسیون: ۱.۵ کیلوولت AC (ورودی به سیستم، ۱ دقیقه)
-
مصرف جریان: ۳۲۰ میلیآمپر (سیستم ۵ ولت)، ۵۵۰ میلیآمپر (سیستم ۲۴ ولت)
-
وزن: تقریباً ۰.۳۴ کیلوگرم (ترمینال فشار یا کابل MIL)، ۰.۳۹ کیلوگرم (با آداپتور کابل سیگنال)
-
اتصالات خارجی: ترمینال فشار، کابل MIL، کابل سیگنال اختصاصی
-
دمای کاری: منفی ۲۰ درجه تا مثبت ۷۰ درجه سانتیگراد
سناریوهای کاربردی
-
ادغام فرستندههای با دقت بالا در صنایع فرآیندی
-
سیستمهای کنترل توزیعشده که به ورودیهای آنالوگ ایزوله نیاز دارند
-
محیطهایی با دامنه دمای کاری گسترده
سؤالات متداول
س: SAI143-H33 چند کانال پشتیبانی میکند؟ ج: این ماژول از ۱۶ کانال ورودی آنالوگ ایزوله پشتیبانی میکند.
س: آیا ماژول کنترل تغذیه فرستنده را ارائه میدهد؟ ج: بله، امکان تنظیم جداگانه کانالها و کنترل همزمان روشن/خاموش در حالت دو سیمه را دارد.
س: دقت SAI143-H33 چقدر است؟ ج: ±۱۶ میکروآمپر در محدوده ورودی ۰.۰۵–۲۳ میلیآمپر.
