جزئیات محصول
توضیحات محصول

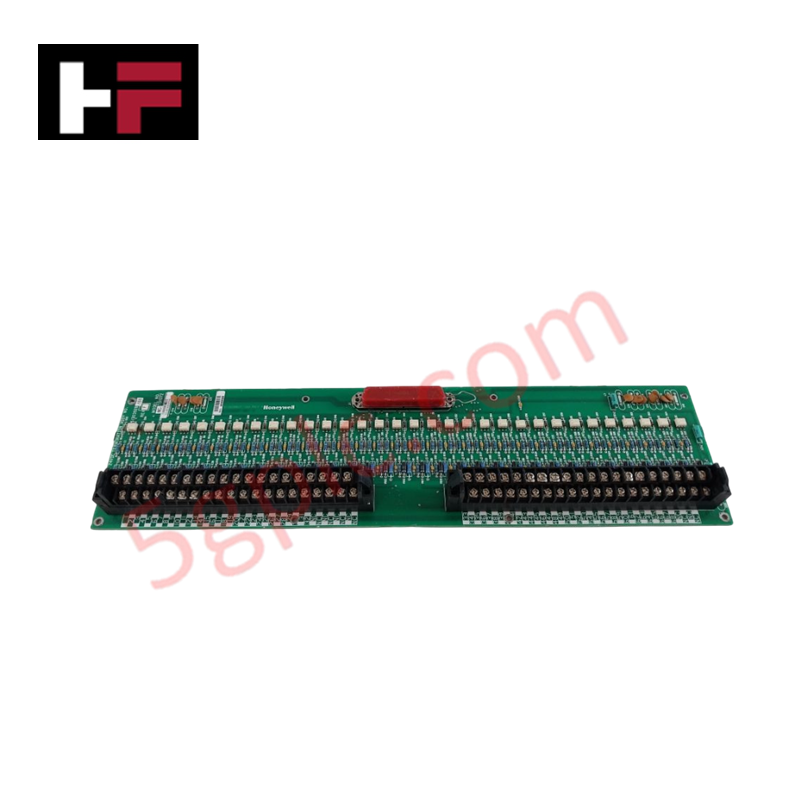

MC-TDID72 (51303928-150) یک مجموعه پایانی ورودی دیجیتال با چگالی بالا (FTA) است که برای سیستمهای کنترل بزرگمقیاس Honeywell Experion PKS و سیستمهای قدیمی TDC 3000 طراحی شده است. این رابط حرفهای امکان جمعآوری متمرکز تا ۷۲ سیگنال گسسته مستقل را فراهم میکند و به عنوان پیوند حیاتی بین سختافزار میدانی و پردازندههای ورودی/خروجی سیستم (IOP) عمل میکند. MC-TDID72 برای نظارت در مقیاس صنعتی بهینه شده و دارای برد مدار چاپی با پوشش محافظ است که مقاومت بالایی در برابر رطوبت، گرد و غبار و آلایندههای خورنده جوی که معمولاً در پالایشگاهها و کارخانههای فرآوری شیمیایی یافت میشوند، ارائه میدهد.
مشخصات فنی
-
شناسه مدل: MC-TDID72
-
شماره قطعه: 51303928-150
-
دستهبندی عملکردی: مجموعه پایانی ورودی دیجیتال میدانی (FTA)
-
چگالی کانال: ۷۲ کانال ورودی گسسته مستقل
-
سازگاری ولتاژ ورودی: ۲۴ ولت DC نامی (پشتیبانی از ورودیهای خشک و تغذیهشده)
-
پردازش سیگنال: دریافت وضعیت گسسته روشن/خاموش
-
رابط سیستم: سازگار با پردازندههای ورودی دیجیتال سری MU/MC هانیول
-
پشتیبانی از افزونگی: پورتهای دوگانه کابل برای پیکربندیهای پردازنده افزونه
-
رابط تشخیصی: نشانگرهای وضعیت LED یکپارچه برای هر کانال
-
روش سیمکشی: ترمینالهای فشردهسازی با نگهداری بالا و پیچخور
-
محافظت محیطی: پوشش کامل محافظ (مشخصه MC)
-
دمای کاری: منفی ۴۰ درجه سانتیگراد تا مثبت ۷۰ درجه سانتیگراد
-
فرم فیزیکی: اندازه استاندارد Honeywell نوع B FTA (~۳۰۷ میلیمتر)
نظارت و تشخیص با چگالی بالا
MC-TDID72 (51303928-150) راهحلی چندمنظوره برای تأسیساتی است که نیاز به نظارت گسترده بر کلیدهای محدود، دکمههای فشاری، کنتاکتهای راهانداز موتور و سیگنالهای هشدار دارند. معماری ۷۲ کاناله آن به طور قابل توجهی فضای فیزیکی داخل کابینت ورودی/خروجی را نسبت به ماژولهای با چگالی کمتر کاهش میدهد. برای پرسنل نگهداری، آرایه LED یکپارچه تأیید بصری فوری وضعیتهای میدانی را فراهم میکند و راهاندازی و عیبیابی حلقههای کنترل پیچیده را سادهتر میکند. علاوه بر این، منطق ۲۴ ولت DC ماژول با ایزولاسیون قوی طراحی شده است تا یکپارچگی سیگنال را در محیطهای با تداخل الکترومغناطیسی بالا حفظ کند.
سؤالات متداول
-
آیا این FTA میتواند با سیگنالهای میدانی ۱۲۰ ولت AC استفاده شود؟
خیر. MC-TDID72 (51303928-150) به طور خاص برای منطق ۲۴ ولت DC طراحی شده است. اتصال مستقیم سیگنالهای ۱۲۰ ولت AC باعث خرابی فوری سختافزار میشود. برای سیگنالهای ولتاژ بالاتر باید از رله واسط یا FTA مخصوص AC استفاده شود.
-
آیا پیشوند "MC" نشاندهنده نسخه خاصی از سختافزار است؟
بله. در اکوسیستم هانیول، پیشوند "MC" نشان میدهد که برد دارای پوشش محافظ برای محیطهای سخت است، در حالی که پیشوند "MU" معمولاً نسخه استاندارد و بدون پوشش همان برد عملکردی را نشان میدهد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
