جزئیات محصول
مروری بر محصول

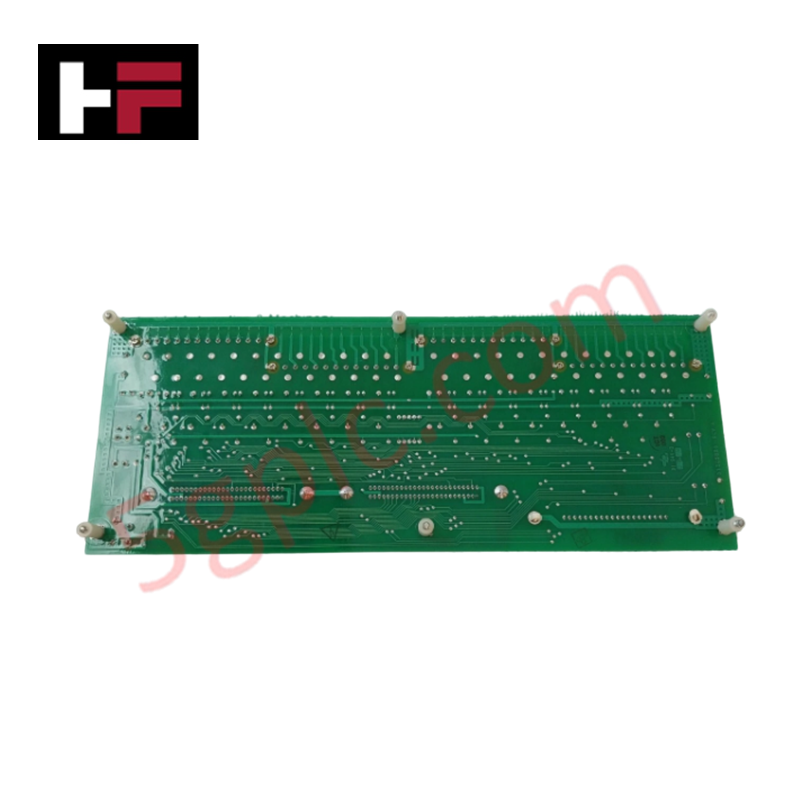

Honeywell MC-TAIH14 (شماره قطعه: 51305887-150) به‌عنوان مجموعه ترمینیشن فیلد ورودی آنالوگ سطح‌بالا (FTA) عمل می‌کند که برای دریافت سیگنال با چگالی بالا طراحی شده است. این ماژول ۱۶ سیگنال 4-20mA سمت فیلد را مستقیماً به محیط کنترلی Honeywell متصل می‌کند و با ارائه قابلیت عبور یکپارچه ارتباط HART ، امکان عیب‌یابی ابزار دقیق هوشمند را فراهم می‌سازد. ما این واحد را در وضعیت کاملاً نو و اصل کارخانه‌ای عرضه می‌کنیم تا حلقه‌های فرایندی حیاتی شما از بالاترین دقت سیگنال موجود و عمر عملیاتی صفرساعت بهره‌مند شوند.
مشخصات فنی
| ویژگی | جزئیات مشخصات |
| شماره مدل | MC-TAIH14 |
| شماره قطعه | 51305887-150 |
| کانال‌های ورودی آنالوگ | ۱۶ کانال |
| محدوده ورودی | 4–20 mA DC |
| دقت ورودی | ۰٫۰۵٪ از مقیاس کامل |
| سطح ایزولاسیون | ایزولاسیون گالوانیکی ۵۰۰ ولت |
| ارتباط دیجیتال | پشتیبانی از پروتکل HART |
| دمای کاری | ۲۰-°C تا ۶۰°C |
| ابعاد فیزیکی | 120mm x 70mm x 110mm |
| مصرف توان | 5W در 24VDC |
مزایای مهندسی
-
دریافت داده با دقت بالا: دقت ورودی ۰٫۰۵٪، دقتی در سطح میکرو برای حلقه‌های دبی، فشار و دما تضمین می‌کند. این حاشیه خطای بسیار کم، رانش داده‌ای را که معمولاً در رابط‌های ورودی/خروجی رده‌پایین مشاهده می‌شود، از بین می‌برد.
-
یکپارچه‌سازی ابزار دقیق هوشمند: این ماژول از ارتباط دوسویه HART پشتیبانی می‌کند. در نتیجه، تیم‌های تعمیر و نگهداری می‌توانند بدون قطع سیم‌کشی یا استفاده از ارتباط‌گرهای دستی خارجی، به عیب‌یابی تجهیزات فیلد، داده‌های پیکربندی و متغیرهای ثانویه دسترسی داشته باشند.
-
کاهش نویز برتر: ایزولاسیون گالوانیکی ۵۰۰ ولت، باس کنترل داخلی را در برابر اضافه‌ولتاژهای الکتریکی سمت فیلد و نویز حالت مشترک محافظت می‌کند. این حفاظت از ایجاد حلقه‌های زمین جلوگیری کرده و پردازنده مرکزی را در محیط‌های مستعد صاعقه یا دارای تداخل الکترومغناطیسی بالا از خرابی فاجعه‌بار الکتریکی مصون می‌دارد.
-
عملکرد حرارتی گسترده: سخت‌افزار در محدوده دمایی گسترده ۲۰-°C تا ۶۰°C، دقت خطی خود را حفظ می‌کند. این پایداری حرارتی امکان نصب در کابینت‌های مارشالینگ بدون کنترل اقلیم و ساختمان‌های ابزار دقیق دورافتاده را فراهم می‌سازد.
-
ابعاد بهینه‌شده برای صرفه‌جویی در فضا: پروفایل فشرده 120mm امکان نصب با چگالی بالا روی کریرهای استاندارد ورودی/خروجی را فراهم می‌کند. این ویژگی مدیریت کابل را ساده کرده و تعداد کل کابینت‌های مارشالینگ موردنیاز برای ارتقای تأسیسات بزرگ‌مقیاس را کاهش می‌دهد.
سؤالات متداول
-
آیا این ماژول از حلقه‌های 4-20mA فعال و غیرفعال هر دو پشتیبانی می‌کند؟ MC-TAIH14 با ترانسمیترهای استاندارد 4-20mA سازگار است. اطمینان حاصل کنید که سیم‌کشی فیلد با الزامات تأمین توان مشخص‌شده برای پیکربندی پردازنده ورودی/خروجی Honeywell شما، یعنی حلقه‌تغذیه یا خودتغذیه، مطابقت داشته باشد.
-
آیا این قطعه اصل Honeywell است؟ بله. ما MC-TAIH14 را در وضعیت کاملاً نو عرضه می‌کنیم. این محصول مستقیماً از کانال‌های مجاز تأمین شده است تا اصالت، مشخصات کامل کارخانه‌ای و بسته‌بندی اصلی آن تضمین شود.
-
پشتیبانی HART در DCS چگونه عمل می‌کند؟ این ماژول مسیر داده شفافی برای سیگنال دیجیتال HART فراهم می‌کند که روی حلقه آنالوگ 4-20mA سوار شده است. به این ترتیب، نرم‌افزار مدیریت دارایی شما می‌تواند برای پایش سلامت تجهیزات به‌صورت لحظه‌ای، مستقیماً با تجهیزات هوشمند فیلد ارتباط برقرار کند.
-
الزامات اتصال زمین هنگام نصب چیست؟ برای به حداکثر رساندن اثربخشی ایزولاسیون ۵۰۰ ولت، سیم‌های شیلد را به‌درستی در نوار اتصال زمین FTA ترمینال کنید. این کار تضمین می‌کند که تداخل الکترومغناطیسی، دقت بالای ۰٫۰۵٪ را مختل نکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
آشنایی با کابینت‌های مارشالینگ در سیستم‌های اتوماسیون و کنترل صنعتی
کابینت‌های مارشالینگ، هاب اتصال حیاتی میان ابزارهای میدانی و واحدهای پردازش مرکزی هستند. در معماری‌های بزرگ سیستم‌های کنترلی DCS و PLC، صدها کابل چندزوج از جعبه‌های اتصال محلی تا اتاق تجهیزات ابزار دقیق مرکزی امتداد می‌یابند. کابینت مارشالینگ محل نصب ترمینال‌بلوک‌های میدانی، برق‌گیرها، موانع ایزولاسیون ایمنی ذاتی و رله‌های واسط است. مهندسان با جدا کردن محل‌های اتصال سیم‌کشی میدانی از سخت‌افزار حساس پردازنده، از بک‌پلین‌های گران‌قیمت کنترلر در برابر گذراهای ولتاژ بالا محافظت می‌کنند. در نتیجه، این جداسازی ماژولار روندهای تعمیر و نگهداری را به‌طور چشمگیری ساده‌تر می‌کند و گسترش سیستم را آسان‌تر می‌سازد.
بهترین روش‌های ضروری سیم‌کشی و نصب پی‌ال‌سی در اتوماسیون صنعتی
استقرار موفق سیستم کنترل با بررسی دقیق مستندات فنی سازنده آغاز می‌شود. کنترل‌کننده‌های برندهای بزرگی مانند آلن-بردلی، زیمنس و اشنایدر الکتریک، چیدمان ترمینال‌های منحصربه‌فردی دارند. مهندسان باید پیش از اتصال کابل‌های برق، الزامات ولتاژ را بررسی کنند تا از آسیب فاجعه‌بار به تجهیزات جلوگیری شود. اتصالات استاندارد برق ورودی مستلزم رعایت دقیق مقررات برق منطقه‌ای و استفاده از کدگذاری رنگی مناسب سیم‌ها هستند. همچنین، سازندگان تابلو باید همواره با استفاده از هادی مسی حداقل 16-AWG که مستقیماً به شبکه اصلی اتصال زمین کارخانه وصل شده است، اتصال زمین مطمئن و کم‌امپدانسی برقرار کنند.
رفع ابهام دربارهٔ کنترل‌کننده‌های منطقی برنامه‌پذیر: راهنمای جامع دسته‌بندی و انتخاب PLC در اتوماسیون صنعتی
اتوماسیون صنعتی مدرن برای افزایش بهره‌وری در محیط تولید کارخانه، به‌شدت به کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) متکی است. در طول ۱۵ سال فعالیت به‌عنوان متخصص اتوماسیون صنعتی و کار با DCS، TSI و سیستم‌های کنترل، شاهد بوده‌ام که PLCها به سیستم عصبی مرکزی تولید مدرن تبدیل شده‌اند. انتخاب کنترل‌کننده مناسب مستلزم شناخت عمیق انواع PLC بر اساس اندازه فیزیکی، معماری سخت‌افزار و پیکربندی‌های منبع تغذیه است.
