جزئیات محصول

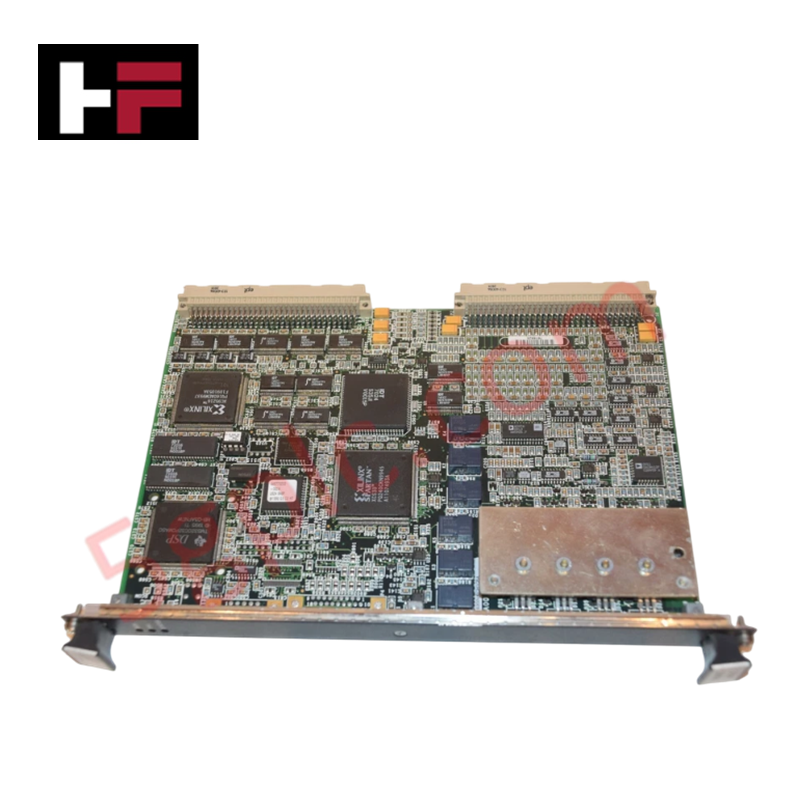

GE IS200VAICH1CBR که با عنوان IS200VAICH1، یعنی ماژول ورودی آنالوگ VME، نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای دریافت سیگنالهای آنالوگ و پردازش دادههای بیدرنگ در پلتفرمهای کنترل توربین Mark VI عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200VAICH1CBR |
| برند | GE (General Electric) |
| مبدأ | USA |
| وزن | 0.3 kg |
| ابعاد | 12 cm x 15.3 cm x 6.8 cm |
| دمای کاری | -40 تا 85 deg C |
| مصرف برق | مصرف برق استاندارد بکپلین VME |
| معماری سیستم | فرمفاکتور VMEbus |
| کاربرد | سیستم Mark VI Speedtronic |
| پردازنده | AMD Ryzen Embedded V1000 |
| حافظه | تا 8 GB DDR4 |
| فضای ذخیرهسازی | 64 GB eMMC |
| گواهی ایمنی | مطابق با IEC 61508 SIL 3 |
ارتباط باس بکپلین و اجرای منطق
این ماژول از طریق معماری VMEbus خود مستقیماً با بکپلین رک کنترل Mark VI ارتباط برقرار میکند. سرعت بالای ارتباط باس بکپلین امکان دیجیتالسازی و پردازش سریع سیگنالهای آنالوگ را فراهم میکند و در حلقههای کنترلی حیاتی، تأخیرهای گلوگاهی ایجاد نمیکند.
قابلیتهای پردازشی این ماژول توسط پردازنده AMD Ryzen Embedded V1000 و حداکثر 8 GB حافظه DDR4 پشتیبانی میشوند و اجرای عیبیابی بیدرنگ روی کارت و firmware ذخیرهشده در حافظه فلش غیرفرار 64 GB eMMC را امکانپذیر میکنند. معماری برد از مقیاسپذیری چگالی I/O در اسلاتهای سیستم پشتیبانی میکند و همزمانسازی دقیق زمانی با واحدهای کنترل مرکزی را حفظ میکند.
سؤالات متداول
س: ماژول IS200VAICH1CBR از چه پروتکل رابط و فرمفاکتور بکپلینی استفاده میکند؟
پ: این ماژول از معماری استاندارد تکاسلاته VMEbus استفاده میکند که برای یکپارچهسازی مستقیم در رکهای کنترل GE Mark VI Speedtronic طراحی شده است.
س: آیا میتوان IS200VAICH1CBR را در حالی که برق بکپلین VME وصل است، نصب یا خارج کرد؟
پ: خیر. برای جلوگیری از آسیب ناشی از جرقهزدن پایههای بکپلین یا اختلال در پردازش بیدرنگ باس، برق سیستم رک VME باید پیش از نصب یا خارجکردن ماژول کاملاً ایزوله شود.
س: چه استانداردهای انطباق ایمنی در معماری ماژول لحاظ شدهاند؟
پ: این کارت مطابق مشخصات IEC 61508 مهندسی شده و برای استفاده در حلقههای کنترلی حیاتی از نظر ایمنی، گواهی SIL 3 را دریافت کرده است.
راهنمای نصب در محل
- ایزولاسیون برق: پیش از نصب یا خارجکردن ماژول، تمام منابع تغذیه اصلی رک متصل به محفظه VME را بیبرق کنید.
- ایمنی اتصال به زمین: پیش از لمس کارت مدار یا کار با ترمینالهای سیمکشی میدانی، یک دستبند ضدتخلیه الکترواستاتیکی (ESD) را به یک نقطه اتصال زمین تأییدشده روی فریم متصل کنید.
- همترازی مکانیکی: برد را در اسلات تعیینشده رک VME وارد کنید و کارتهای لبهای را با دقت در امتداد ریلهای اسلات هدایت کنید تا کانکتورهای DIN چندپین پشتی به بکپلین متصل شوند.
- محکمکردن کانکتورها: دستههای خارجکردن ماژول را به سمت داخل فشار دهید تا کانکتورهای لبهای در بکپلین VME کاملاً جا بیفتند، سپس پیچهای نگهدارنده بالا و پایین را با دست محکم کنید.
- سیمکشی میدانی و شیلدینگ: کابلهای ورودی سیگنال آنالوگ را جدا از خطوط برق AC ولتاژبالا عبور دهید. اطمینان حاصل کنید که سیمهای تخلیه شیلد کابل در میلههای اتصال زمین تعیینشده رک زمین شده باشند تا تداخل الکترومغناطیسی در کانالهای آنالوگ به حداقل برسد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
