مروری بر محصول

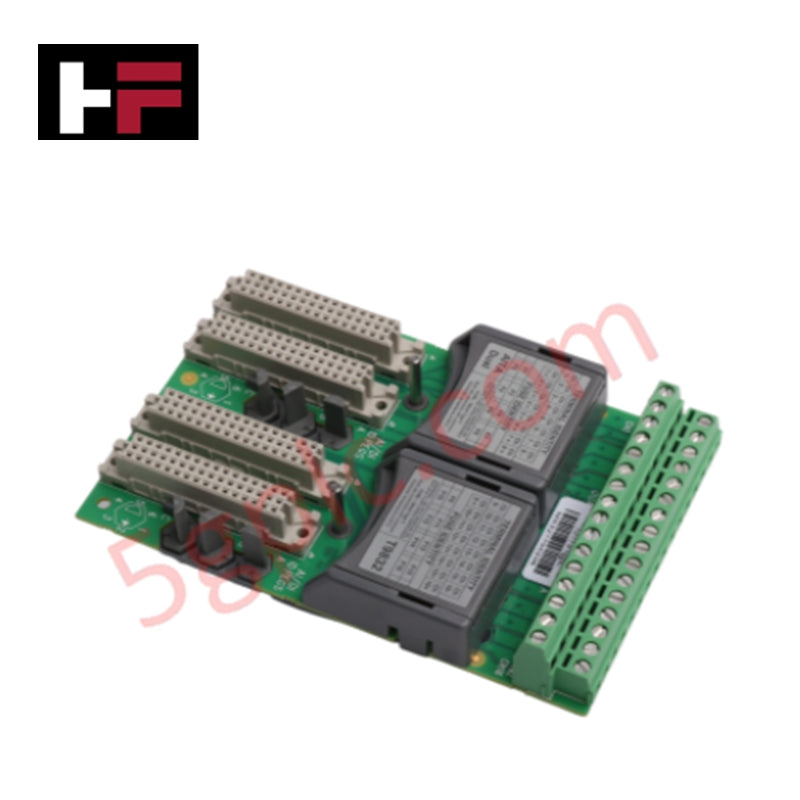

ماژول ICS Triplex T9832 به عنوان یک مجموعه پایانی ورودی آنالوگ با صحت بالا در معماری سهگانه افزونگی ماژولار مورد اعتماد (TMR) عمل میکند. این ماژول رابط فیزیکی حیاتی بین حسگرهای آنالوگ میدانی و ماژولهای ورودی کنترلر مورد اعتماد را فراهم میکند. این واحد را به صورت کاملاً نو و اصلی عرضه میکنیم تا دقت سیگنال و در دسترس بودن سیستم برای عملکردهای ایمنی ابزار دقیق (SIF) در صنایع فرآیندی حساس تضمین شود.
مشخصات فنی
ماژول T9832 دارای رتبهبندیهای دقیق الکتریکی است تا یکپارچگی سیگنال را در شرایط عملیاتی متنوع حفظ کند:
| ویژگی | مشخصات |
| دامنه ولتاژ ورودی | ۱۸ ولت تا ۳۲ ولت DC |
| دامنه ورودی سیگنال | ۰ تا ۲۴ میلیآمپر |
| حفاظت در برابر جریان اضافی | فیوز ۵۰ میلیآمپر (حفاظت کانال مجزا) |
| نوع ایزولاسیون | مدارهای ایزوله دوگانه |
| پیکربندی | پایاندهی ورودی آنالوگ |
| وزن | ۳.۰۰ پوند (۱.۳۶ کیلوگرم) |
| دستهبندی | ماژول ورودی/خروجی منطقی VDC |
مزایای مهندسی
-
معماری ایزولاسیون دوگانه: ماژول T9832 از مسیرهای سیگنال ایزوله دوگانه استفاده میکند تا از ایجاد حلقه زمین و تداخل بین کانالها جلوگیری کند. این طراحی تضمین میکند که خطا در یک ابزار میدانی به کنترلر یا کانالهای سیگنال مجاور منتقل نشود و زمان کارکرد بالای سیستم حفظ شود.
-
حفاظت فیوز یکپارچه: هر کانال دارای یک فیوز ۵۰ میلیآمپر اختصاصی است. این مکانیزم حفاظتی از مدارهای داخلی در برابر اتصال کوتاههای میدانی و ولتاژ اضافی ناخواسته محافظت میکند و خطر آسیب دائمی سختافزار در زمان راهاندازی یا نگهداری را به طور قابل توجهی کاهش میدهد.
-
شرایطدهی سیگنال بهینهشده: این مجموعه سیگنالهای ۰ تا ۲۴ میلیآمپر را مدیریت میکند و متغیرهای فرآیندی استاندارد ۴ تا ۲۰ میلیآمپر را پشتیبانی میکند و فضای لازم برای تشخیص شرایط خارج از محدوده یا خطا را فراهم میآورد. این قابلیت به کنترلر اجازه میدهد بین مقدار واقعی فرآیند بالا و حسگر اتصال کوتاه شده تمایز قائل شود.
-
پایاندهی با چگالی بالا: این واحد سیمکشی پیچیده میدانی را به یک رابط استاندارد و قابل مدیریت سازماندهی میکند. این ساختار عیبیابی را سادهتر کرده و فضای فیزیکی مورد نیاز در کابینت ورودی/خروجی را کاهش میدهد و ادغام آرایههای چندکاناله حسگرهای آنالوگ را آسانتر میکند.
-
نگهداری میدانی سادهشده: این مجموعه امکان تعویض سریع فیوزها و قطعات ترمینال را فراهم میکند. این رویکرد مدولار زمان متوسط تعمیر (MTTR) را کاهش میدهد و به تکنسینها اجازه میدهد بدون دست زدن به بکلین کنترلر اصلی، خطاهای میدانی را برطرف کنند.
سؤالات متداول
-
آیا T9832 سیگنالهای شفاف HART با دامنه ۴ تا ۲۰ میلیآمپر را پشتیبانی میکند؟
بله. T9832 دامنه استاندارد ۰ تا ۲۴ میلیآمپر را پشتیبانی میکند که به راحتی استاندارد صنعتی ۴ تا ۲۰ میلیآمپر مورد استفاده فرستندههای میدانی مجهز به HART برای پایش و تشخیص فرآیند را پوشش میدهد.
-
وظیفه اصلی فیوز ۵۰ میلیآمپر چیست؟
فیوز ۵۰ میلیآمپر به عنوان یک سد فداشونده در برابر جریانهای اضافی عمل میکند. اگر در سمت میدانی جریان اضافی ایجاد شود، فیوز میسوزد و مدار را قطع میکند تا ماژول ورودی/خروجی گرانقیمت Trusted را از خرابی الکتریکی محافظت کند.
-
آیا میتوانم این مجموعه را با سیستم تغذیه ۲۴ ولت DC استفاده کنم؟
قطعاً. T9832 در دامنه وسیع ۱۸ تا ۳۲ ولت DC کار میکند و کاملاً با منابع تغذیه صنعتی استاندارد ۲۴ ولت DC که در محیطهای کارخانه رایج است، سازگار است.
-
آیا این واحد بازسازی شده است یا اصلی کارخانه؟
ما تضمین میکنیم که این T9832 کاملاً نو و اصلی است. این محصول در بستهبندی اصلی سازنده با تمام مهرهای کنترل کیفیت و شماره سریالها ارسال میشود و کاملاً با الزامات سیستم ایمنی مطابقت دارد.
