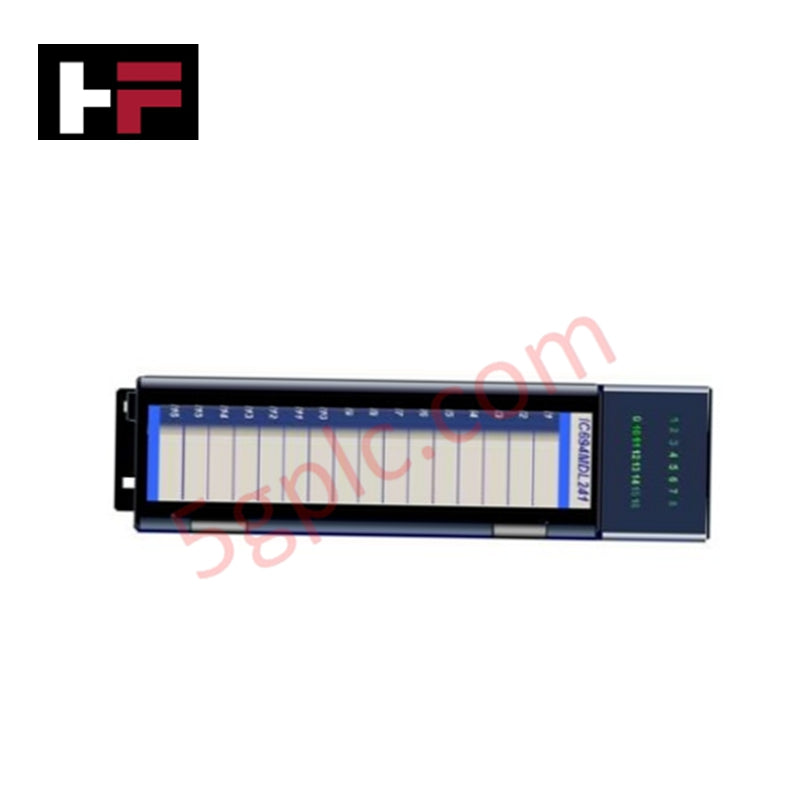

IC694MDL241 | ماژول ورودی 16 نقطه‌ای 24VAC/VDC جی‌ای فانوک | سیستم کنترل RX3i PACSystem

توضیحات محصول

ماژول ورودی 16 نقطه‌ای IC694MDL241 توسط GE Fanuc Emerson برای سری RX3i PACSystem طراحی شده است. این ماژول از سیگنال‌های 24 ولت متناوب و 24 ولت مستقیم پشتیبانی می‌کند و برای محیط‌های با ولتاژ ترکیبی بسیار مناسب است. هر کانال می‌تواند با منطق مثبت یا منفی کار کند که سازگاری با طیف گسترده‌ای از کاربردهای کنترل صنعتی را تضمین می‌کند.

مشخصات فنی

• تولیدکننده: GE Fanuc Emerson

• نوع محصول: ماژول ورودی

• شماره قطعه: IC694MDL241

• خط تولید: PACSystem RX3i

• وزن حمل‌ونقل: 3 کیلوگرم

مشخصات الکتریکی

• ولتاژ نامی: 24 ولت متناوب یا 24 ولت مستقیم

• دامنه ولتاژ ورودی: 0 تا +30 ولت متناوب یا 0 تا +30 ولت مستقیم (50/60 هرتز)

• تعداد ورودی‌ها: 16 نقطه (یک گروه با یک مشترک)

• جریان ورودی: معمولاً 7 میلی‌آمپر در ولتاژ نامی

• ولتاژ حالت روشن: 11.5 تا 30 ولت متناوب/مستقیم

• ولتاژ حالت خاموش: 0 تا +4 ولت متناوب/مستقیم

• جریان حالت روشن: حداقل 3.2 میلی‌آمپر

• جریان حالت خاموش: حداکثر 1 میلی‌آمپر

• زمان پاسخ (روشن): معمولاً 12 میلی‌ثانیه

• زمان پاسخ (خاموش): معمولاً 28 میلی‌ثانیه

• مصرف برق (5 ولت): 80 میلی‌آمپر (تمام ورودی‌ها فعال)

• مصرف برق (24 ولت): 125 میلی‌آمپر (از باس 24 ولت ایزوله یا منبع تغذیه کاربر)

جداسازی و حفاظت

• جداسازی زمین از بک‌پلن: 250 ولت متناوب پیوسته، 1500 ولت متناوب به مدت 1 دقیقه

• جداسازی زمین از فریم: 250 ولت متناوب پیوسته

• نوع منطق: منطق مثبت یا منطق منفی قابل انتخاب

• حفاظت: عایق نوری و سرکوب ولتاژ گذرا

رتبه‌بندی‌های محیطی

• دمای کاری: ۰ درجه سانتی‌گراد تا ۶۰ درجه سانتی‌گراد (۳۲ درجه فارنهایت تا ۱۴۰ درجه فارنهایت)

• دمای نگهداری: -۴۰ درجه سانتی‌گراد تا ۸۵ درجه سانتی‌گراد (-۴۰ درجه فارنهایت تا ۱۸۵ درجه فارنهایت)

• رطوبت نسبی: ۵٪ تا ۹۵٪ بدون تراکم

ویژگی‌های کلیدی

• سازگاری با دو ولتاژ: عملکرد با سیگنال‌های ورودی AC و DC

• منطق قابل تنظیم: امکان انتخاب منطق مثبت یا منفی

• عایق‌سازی الکتریکی بالا: تضمین ایمنی و یکپارچگی سیگنال

• طراحی جمع‌وجور ماژول: ۱۶ کانال ورودی در یک اسلات RX3i

• عملکرد قابل اعتماد: پاسخ سریع و پایدار، ایده‌آل برای سیستم‌های اتوماسیون

کاربردها و موارد استفاده

• سیستم‌های اتوماسیون صنعتی که نیازمند پیکربندی‌های ورودی انعطاف‌پذیر هستند

• پنل‌های کنترل فرآیند نظارت بر سیگنال‌های AC/DC

• سیستم‌های مبتنی بر PLC در خطوط تولید و ساخت

• کنترل و عیب‌یابی ماشین در شبکه‌های ورودی/خروجی توزیع‌شده

سؤالات متداول

ولتاژ کاری نامی IC694MDL241 چقدر است؟
ماژول از هر دو  ۲۴ VAC و ۲۴ VDC پشتیبانی می‌کند.

چند کانال ورودی ارائه می‌دهد؟
این ماژول دارای  ۱۶ نقطه ورودی گسسته است که تحت یک مشترک واحد گروه‌بندی شده‌اند.

آیا ماژول از منطق مثبت و منفی پشتیبانی می‌کند؟
بله،  IC694MDL241 امکان پیکربندی‌های  منطق مثبت و منطق منفی را فراهم می‌کند.

رتبه‌بندی عایق‌سازی چیست؟
این ماژول عایق‌سازی پیوسته ۲۵۰ VAC را فراهم می‌کند و می‌تواند  ۱۵۰۰ VAC را به مدت یک دقیقه تحمل کند.
