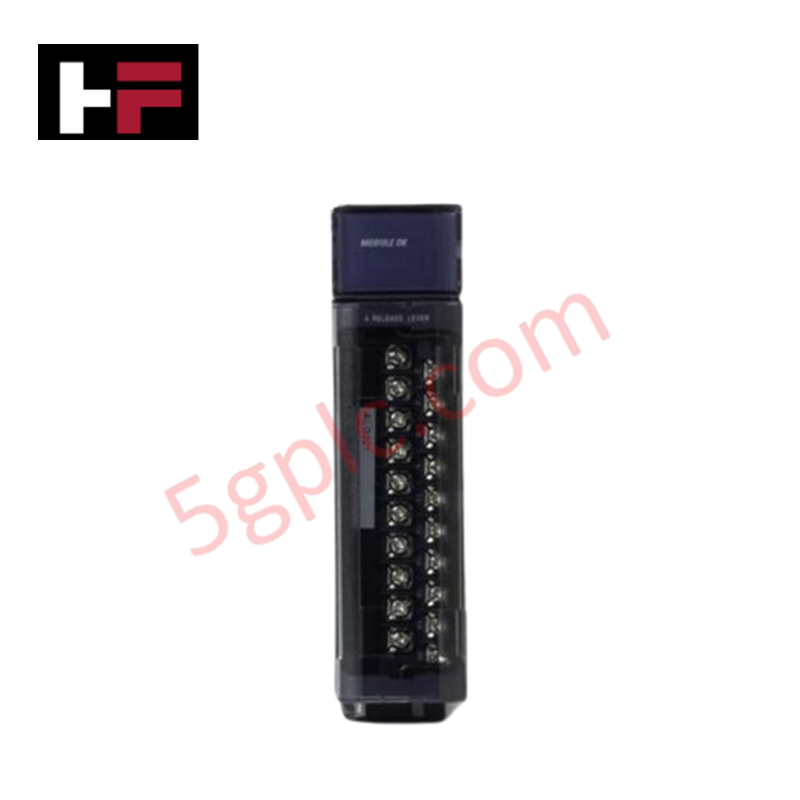

IC694ALG221 | ماژول ورودی آنالوگ جریان ۴ کاناله GE Fanuc Emerson PACSystems RX3i

توضیحات محصول

ماژول IC694ALG221 یک ماژول ورودی آنالوگ با عملکرد بالا از شرکت GE Fanuc است که برای استفاده با پلتفرم PACSystem RX3i طراحی شده است. این ماژول چهار کانال ورودی دارد و برای پردازش سیگنال‌های آنالوگ 0-20 میلی‌آمپر یا 4-20 میلی‌آمپر مناسب است، که آن را برای جمع‌آوری دقیق داده‌ها در سیستم‌های اتوماسیون صنعتی ایده‌آل می‌کند. IC694ALG221 دقت 0.1٪ از کل مقیاس را ارائه می‌دهد و با نرخ به‌روزرسانی سریع 2 میلی‌ثانیه، اندازه‌گیری قابل اعتماد و به موقع سیگنال‌های ورودی را تضمین می‌کند.

مشخصات فنی

• تولیدکننده: GE Fanuc Emerson

• نوع محصول: ماژول ورودی آنالوگ

• شماره قطعه: IC694ALG221

• خط تولید: PACSystem RX3i

• وزن: 0.88 پوند (0.40 کیلوگرم)

• سری: PACSystem RX3i

ویژگی‌های کلیدی

• کانال‌ها: 4 کانال ورودی برای اندازه‌گیری سیگنال آنالوگ

• سیگنال ورودی اسمی: 0-20 میلی‌آمپر یا 4-20 میلی‌آمپر

• نرخ به‌روزرسانی کانال: 2 میلی‌ثانیه

• وضوح آنالوگ: 12 بیت با 5 میکروآمپر بر بیت برای 0-20 میلی‌آمپر و 4 میکروآمپر بر بیت برای 4-20 میلی‌آمپر

• دقت: 0.1٪ از کل مقیاس به علاوه 0.1٪ خوانش

• زمان پاسخ: 2 میلی‌ثانیه برای همه کانال‌ها

• پاسخ فیلتر ورودی: 325 هرتز

• امپدانس ورودی: 250 اهم

• تعویض داغ (Hot-Swapping): پشتیبانی نمی‌شود

• کالیبراسیون: کالیبره شده در کارخانه با 4 میکروآمپر به ازای هر شمارش

• نمایشگرهای LED: LED سبز رنگ "Module OK"

مشخصات برق و الکتریکی

• جریان مصرفی: 25 میلی‌آمپر در 5 ولت DC، 100 میلی‌آمپر در 24 ولت DC ایزوله

• جریان ورودی: 0 تا 20 میلی‌آمپر یا 4 تا 20 میلی‌آمپر

• مصرف توان: 1.7 وات

• مصرف توان داخلی: 100 میلی‌آمپر از منبع تغذیه ایزوله +24 ولت DC، 25 میلی‌آمپر از باس بک‌پلین +5 ولت DC

• ولتاژ حالت مشترک: 200 ولت

مشخصات فیزیکی

• نوع کانکتور ماژول: بلوک ترمینال (20 پیچ، همراه محصول)

• ابعاد: 3.7 در 3.7 در 2.7 اینچ (94 در 94 در 69 میلی‌متر)

• وضعیت چرخه عمر محصول: فعال

ویژگی‌های اضافی

• پردازنده‌های سازگار: تمام پردازنده‌های PACSystem RX3i

• خطی بودن: کمتر از 1 بیت کم‌اهمیت (LSB)

• نوع ماژول: ماژول ورودی آنالوگ، بدون پشتیبانی از تعویض داغ

• فیلتر ورودی: 325 هرتز، برای پردازش پایدار سیگنال

کاربردها

ماژول IC694ALG221 برای کاربردهای صنعتی که نیاز به پردازش سیگنال آنالوگ دقیق و قابل اعتماد دارند، بسیار مناسب است. این ماژول به‌خوبی با PACSystem RX3i یکپارچه می‌شود و برای سیستم‌های SCADA، سیستم‌های کنترل و سایر کاربردهای اتوماسیون که جمع‌آوری دقیق داده‌ها در آن‌ها حیاتی است، ایده‌آل است.

سؤالات متداول

س: وضوح سیگنال ورودی آنالوگ چقدر است؟
ج: این ماژول وضوح 12 بیتی دارد، با 5 میکروآمپر بر بیت برای سیگنال‌های 0-20 میلی‌آمپر و 4 میکروآمپر بر بیت برای سیگنال‌های 4-20 میلی‌آمپر.

س: آیا ماژول از تعویض داغ پشتیبانی می‌کند؟
ج: خیر، ماژول IC694ALG221 از تعویض داغ پشتیبانی نمی‌کند.

س: کدام پردازنده‌ها با IC694ALG221 سازگار هستند؟
ج: این ماژول با تمام پردازنده‌های PACSystem RX3i سازگار است.

س: دقت این ماژول ورودی آنالوگ چقدر است؟
ج: دقت آن 0.1٪ از کل مقیاس است، به‌علاوه 0.1٪ خوانش.
