جزئیات محصول

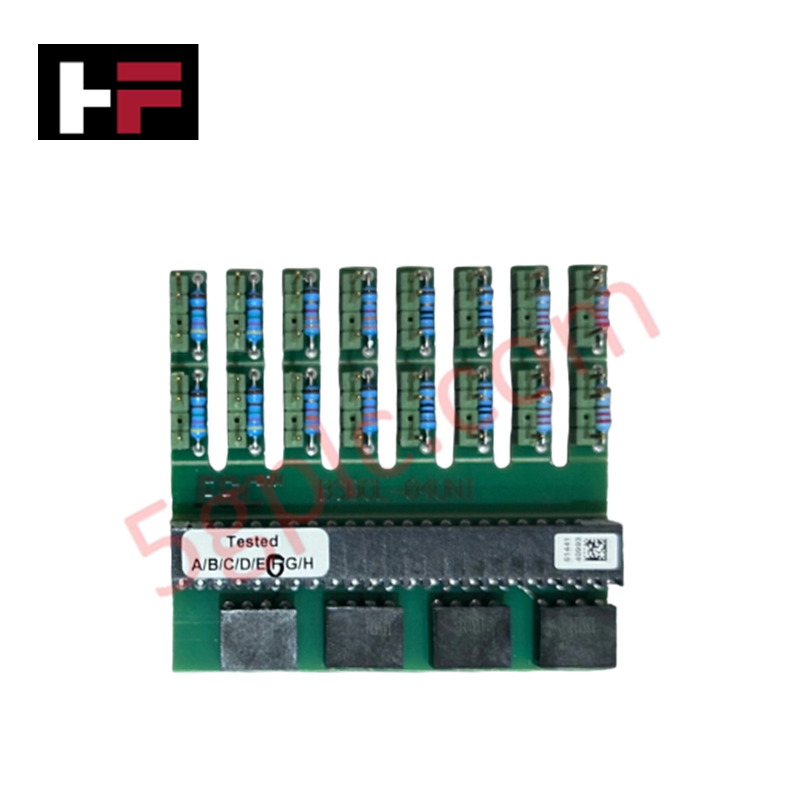

Honeywell FS-BSDOL-04UNI که با عنوان مجموعه ماژول تنظیم محدوده FC-BSDOL-04UNI نیز ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پیکربندی محدوده حلقه خروجی و مقیاسبندی پارامترها در پلتفرمهای Honeywell Safety Manager SC عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FS-BSDOL-04UNI (FC-BSDOL-04UNI) |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.4 kg |
| ابعاد | 120 mm x 60 mm x 40 mm |
| دمای کاری | -20 تا 70 deg C |
| مصرف توان | < 5 W |
| ولتاژ کاری | 24 VDC |
| تفکیکپذیری تنظیم محدوده | دقت حداکثر +/-0.5% |
| پشتیبانی از کانال | 4 کانال خروجی تحت پایش حلقه |
| رابط ارتباطی | RS-485 |
| سازگاری سیستم | سیستمهای Honeywell Safety Manager SC / SDOL |
ویژگیهای مقیاسبندی خروجی کنترل فرایند و DCS
مجموعه ماژول تنظیم محدوده FS-BSDOL-04UNI مستقیماً روی رابط برنامهریزی (Px) بکپلین IO نصب میشود و پیکربندی مستقیم سختافزاری را برای چهار کانال خروجی تحت پایش حلقه فراهم میکند. این ماژول با بهرهگیری از ایزولاسیون یکپارچه کانالبهکانال، ضمن اجرای تنظیمات پارامتر با دقت حداکثر +/-0.5%، یکپارچگی سیگنال را در رابطهای خروجی فرایند حفظ میکند. لینک ارتباطی RS-485 داخلی، انتقال قطعی پارامترها را بدون ایجاد اختلال در تلهمتری فعال پروتکل حلقه 4-20 mA HART یا مدارهای راهانداز خروجی میدانی فراهم میسازد.
سؤالات متداول
س: ماژول FS-BSDOL-04UNI از نظر فیزیکی چگونه به مجموعه رک I/O متصل میشود؟
پ: ماژول مستقیماً روی رابط برنامهریزی اختصاصی (Px) قرارگرفته روی بکپلین IO نصب میشود و بدون نیاز به کابلکشی خارجی با جامپر، اتصال سختافزاری چندپین ایمنی ایجاد میکند.
س: رابط RS-485 هنگام تنظیم محدوده چه تأثیری بر پایش فعال حلقه دارد؟
پ: رابط ارتباطی RS-485 فرمانهای تنظیم محدوده و بازخوانی پارامترها را بهصورت ایزوله از مسیر راهانداز آنالوگ اجرا میکند و امکان پایش پیوسته هر چهار حلقه خروجی را بدون قطع حلقه فراهم میسازد.
راهنمای نصب در محل
- نصب روی بکپلین: پینهای هدر ماژول را با رابط برنامهریزی (Px) روی بکپلین IO همراستا کنید. برای جلوگیری از تغییر شکل پینها، فشار یکنواختی وارد کنید تا رابط کاملاً در جای خود بنشیند.
- اتصال زمین و شیلدینگ: اطمینان حاصل کنید که تسمه اتصال زمین شاسی بکپلین IO مستقیماً با استفاده از یک جامپر مسی کمامپدانس به شینه زمین کابینت متصل باشد تا خطوط ارتباطی RS-485 از نویز خارجی ایزوله شوند.
- ایزولاسیون توان: پیش از آغاز پیکربندی کانال خروجی، بررسی کنید منبع تغذیه کمکی 24 VDC در محدوده نامی باقی بماند تا دقت مقیاسبندی +/-0.5% حفظ شود.
- فاصلهگذاری حرارتی: حداقل 50 mm فاصله در اطراف محل شکاف بکپلین حفظ کنید تا اتلاف حرارت همرفتی درون محفظه، در محدوده دمای کاری -20 تا 70 deg C، امکانپذیر باشد.
