جزئیات محصول

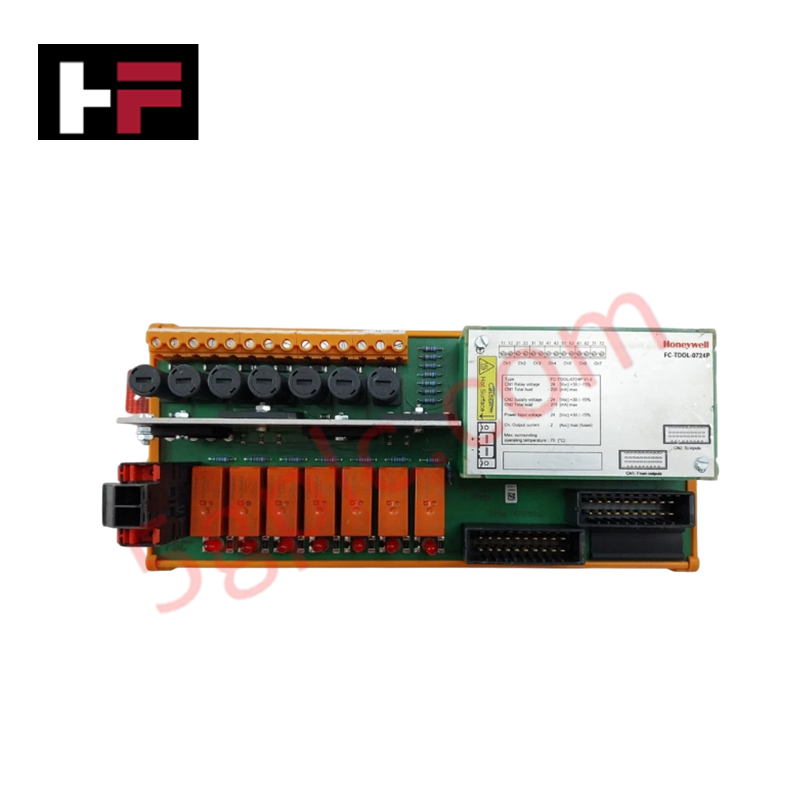

ماژول Honeywell FC-TDOL-0724P (ماژول ورودی آنالوگ FC-TDOL-0724P) که برای پردازش سیگنالهای حلقه آنالوگ و رابط ترمینیشن میدانی در پلتفرمهای Safety Manager پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول وظیفه دریافت و تبدیل سیگنالهای میدانی را در حلقههای ابزار دقیق ایمنی بر عهده دارد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FC-TDOL-0724P |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.35 kg |
| ابعاد | فرمفاکتور استاندارد ماژول ترمینیشن میدانی |
| دمای کاری | -20 تا +60 deg C |
| مصرف توان | تغذیهشده از حلقه 24 VDC (جریان مصرفی داخلی از بکپلین < 100 mA) |
| ولتاژ کاری | 24 VDC |
| پردازش سیگنال | ورودی آنالوگ / ترمینیشن میدانی |
| پلتفرم سیستم | Honeywell Safety Manager |
ویژگیهای پردازش سیگنال کنترل فرایند و DCS
ماژول FC-TDOL-0724P عایقسازی با چگالی بالا بین کانالها را برای جلوگیری از ایجاد حلقههای زمین الکتریکی بین حسگرهای میدانی و حلکننده منطقی ایمنی یکپارچه میکند. این سختافزار که برای پشتیبانی از تجهیزات میدانی پروتکل حلقه 4-20 mA HART طراحی شده است، سیگنالهای جریان پیوسته ورودی را آمادهسازی کرده و نویز الکترومغناطیسی را فیلتر میکند. محدودکننده جریان فعال یکپارچه، باسهای بکپلین کنترلر بالادست را در برابر اتصال کوتاه یا شرایط اضافهولتاژ ناشی از حلقههای میدانی منفرد محافظت میکند.
سؤالات متداول
س: آیا ماژول FC-TDOL-0724P از تعویض در حالت روشن هنگام فعال بودن تغذیه حلقه پشتیبانی میکند؟
پ: تعویض در حالت روشن پشتیبانی میشود، مشروط بر اینکه سیگنالهای سیمکشی میدانی ایزوله باشند یا ولتاژهای تغذیه حلقه بررسی شده باشند تا هنگام نصب یا خارجکردن ماژول، از ایجاد جهشهای ولتاژی در پایههای کانکتور بکپلین جلوگیری شود.
س: این ماژول افت سیگنال را در مسیرهای طولانی سیمکشی میدانی چگونه مدیریت میکند؟
پ: مدارهای آمادهسازی سیگنال دقیقِ داخلی، ورودیهای میدانی را در محدودههای استاندارد امپدانس بافر میکنند و با کاهش افت ولتاژ، تبدیل دقیق 4-20 mA را در بکپلین کنترلر حفظ میکنند.
راهنمای نصب میدانی
- نصب مکانیکی: بدنه ماژول را با ریل نصب یا راهنماهای صفحه پایه درون کابینت ترمینیشن میدانی همراستا کنید و آن را فشار دهید تا کاملاً در جای خود قرار گرفته و قفل شود.
- سیمکشی و ترمینیشن: سیمهای حسگر میدانی را به ترمینالبلوکهای مربوطه متصل کنید. در مدارهای حلقه تغذیهشده با 24 VDC، تطبیق دقیق قطبیت را رعایت کنید.
- شیلدینگ و اتصال زمین: شیلد کابلهای میدانی را در یک نقطه روی شینه ارت محفظه اصلی، با استفاده از بستهای اتصال زمین کمامپدانس، به زمین متصل کنید تا از دریافت نویز جلوگیری شود.
- جداسازی سیمکشی: خطوط سیگنال کمولتاژ 4-20 mA را درون تابلو کنترل، با حداقل فاصله 30 cm، از کابلهای برق AC با ولتاژ بالا جدا نگه دارید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
