جزئیات محصول
بررسی اجمالی

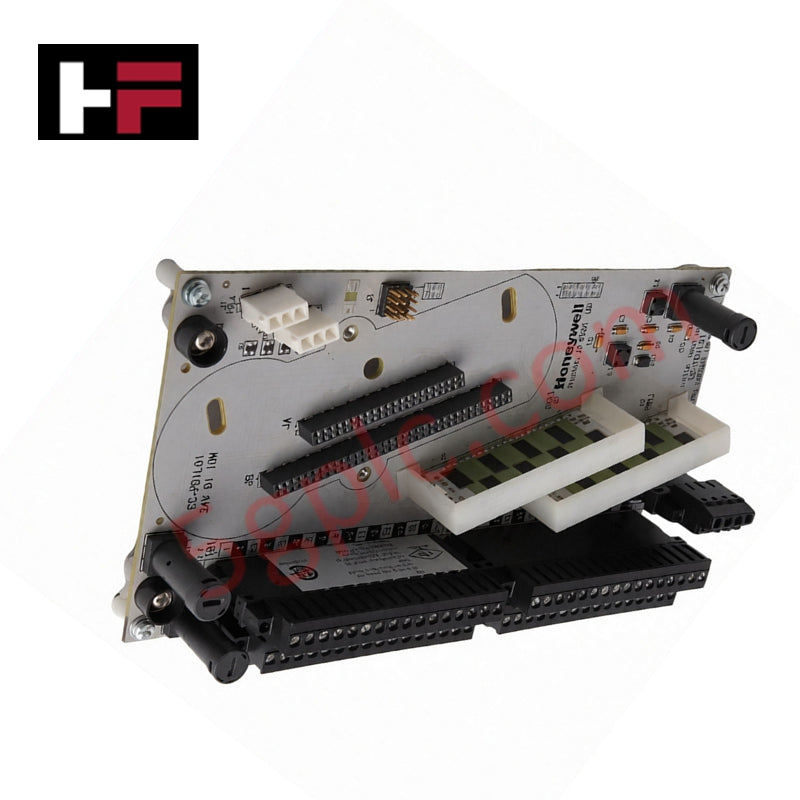

ماژول 8C-TDIL01 (شماره قطعه: 51306855-175) یک ماژول ورودی دیجیتال است که برای سامانه‌های سری ۸ هانیول طراحی شده است. این ماژول نظارت قابل اعتماد بر سیگنال‌های گسسته میدانی را با جداسازی ورودی بالا، فیلتر قابل تنظیم و اتصال مستقیم به بَک‌پلین فراهم می‌کند و دقت بالایی در دریافت سیگنال‌ها در کاربردهای کنترل فرآیندهای صنعتی تضمین می‌نماید.
مشخصات فنی
-
مدل: 8C-TDIL01
-
سازنده: هانیول
-
تعداد کانال‌ها: ۳۲ ورودی دیجیتال در هر ماژول
-
نوع ورودی: تماس خشک یا سیگنال‌های دیجیتال با منبع ولتاژ
-
دامنه ولتاژ ورودی: ۰ تا ۳۵ ولت مستقیم (منطق بالا >۱۰ ولت، منطق پایین ≤۵ ولت)
-
جریان ورودی: معمولاً ۲.۵ میلی‌آمپر در ۲۴ ولت مستقیم
-
جداسازی: ۵۰۰ ولت مستقیم بین سیم‌کشی میدانی و منطق سامانه
-
زمان پاسخ: <۱۰ میلی‌ثانیه (فیلتر قابل تنظیم موجود)
-
دمای کاری: -۲۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد
-
تأمین برق: تأمین شده از طریق IOPS (تأمین برق ورودی/خروجی)
-
رابط بَک‌پلین: IOHIGHWAY با سرعت ۱.۲ مگابیت بر ثانیه یا ۴ مگابیت بر ثانیه
-
شرایط‌دهی سیگنال: فیلتر و حذف نویز داخلی برای تشخیص ورودی قابل اعتماد
کاربردها
ماژول 8C-TDIL01 برای موارد زیر مناسب است:
-
نظارت بر سیگنال‌های گسسته در سامانه‌های کنترل هانیول Experion PKS یا TPS
-
سامانه‌هایی که به ماژول‌های ورودی دیجیتال ۳۲ کاناله با جداسازی نیاز دارند
-
محیط‌هایی که به فیلتر و حذف نویز قابل تنظیم نیازمندند
-
یکپارچه‌سازی با شبکه‌های بَک‌پلین IOHIGHWAY برای ارتباط قابل اعتماد
پرسش‌های متداول
س: این ماژول چه نوع ورودی‌هایی را پشتیبانی می‌کند؟
ج: ماژول 8C-TDIL01 هر دو نوع ورودی تماس خشک و ورودی‌های ۲۴ ولت مستقیم را پشتیبانی می‌کند.
س: زمان پاسخ این ماژول چقدر است؟
ج: این ماژول در کمتر از ۱۰ میلی‌ثانیه پاسخ می‌دهد و فیلتر قابل تنظیم برای تطبیق با نیازهای سامانه دارد.
س: تفاوت آن با 8C-TDILA1 چیست؟
ج: 8C-TDILA1 یک ماژول ورودی دیجیتال استاندارد بدون جداسازی پیشرفته است، در حالی که 8C-TDIL01 جداسازی ۵۰۰ ولتی و شرایط‌دهی سیگنال بهینه شده را ارائه می‌دهد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
