جزئیات محصول

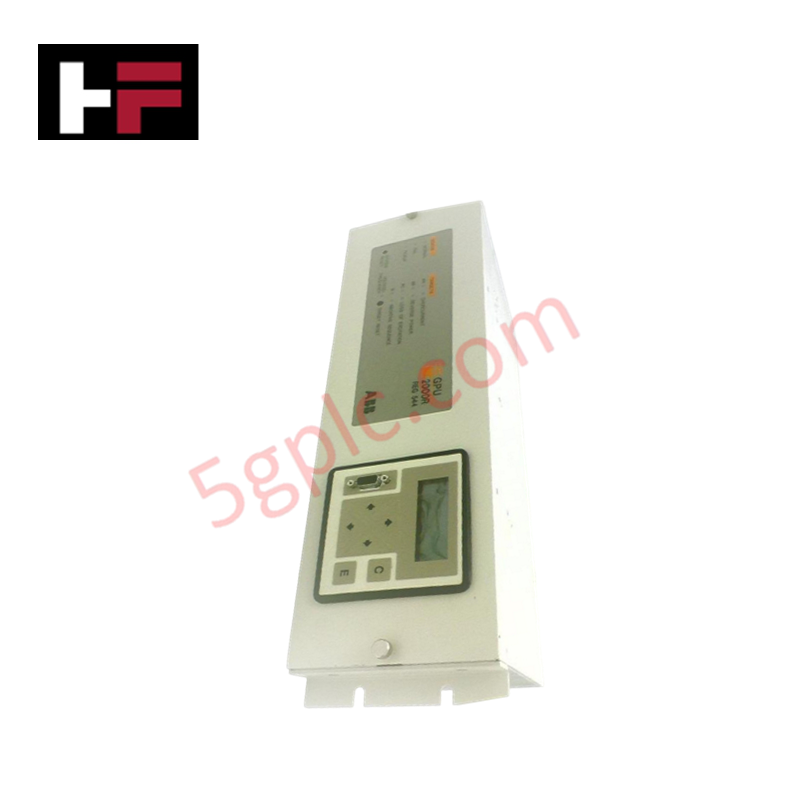

ABB GPU2000R REG544، که به عنوان GPU2000R نیز فهرست شده است، به عنوان یک قطعه سخت‌افزاری اختصاصی برای نظارت چندمنظوره ژنراتور سنکرون و تریپ خطا در معماری‌های شبکه حفاظتی سری ۲۰۰۰R عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | GPU2000R REG544 |
| برند | ABB |
| محل ساخت | سوئد |
| وزن | ۱۰ کیلوگرم |
| ابعاد | ۲۰۰ میلی‌متر × ۲۰۰ میلی‌متر × ۱۰۰ میلی‌متر (عرض × ارتفاع × عمق) |
| دمای کاری | -۲۰ تا +۶۰ درجه سانتی‌گراد |
| مصرف برق | تغذیه از طریق منبع تغذیه کمکی ۱۰ ولت تا ۱۵۰ ولت AC/DC |
| ولتاژ کاری | ۱۰ ولت تا ۱۵۰ ولت AC/DC |
| دامنه فرکانس | دامنه فرکانس ۴۵ هرتز تا ۶۵ هرتز |
| حساسیت توان معکوس | تا ۰.۲٪ توان نامی ژنراتور |
| تشخیص از دست دادن تحریک | عنصر امپدانس دایره‌ای Mho |
| نمایشگر محلی | نمایشگر LCD چهار خطی با ۲۰ کاراکتر در هر خط |
| ورودی‌ها / خروجی‌های منطقی | ۸ ورودی منطقی، ۶ خروجی رله قابل تنظیم |
| پروتکل‌های ارتباطی | Ethernet، Modbus، IEC 61850، DNP3 |
| نوع محصول | رله‌های حفاظت ژنراتور |
سازگاری فلش فریم‌ور و ارتباط پروتکل قطعی
GPU2000R REG544 دارای حافظه فلش داخلی اختصاصی برای به‌روزرسانی‌های فریم‌ور میدانی و سازگاری پارامترهای سیستم است. پورت‌های فیزیکی ایزوله اترنت، Modbus، IEC 61850 و DNP3 انتقال وضعیت‌های گسسته، تایمرهای زمان واقعی و سوابق خطا را بدون تأخیر یا کاهش پهنای باند شبکه بک‌پلین قطعی انجام می‌دهند.
سؤالات متداول
سؤال: آیا GPU2000R REG544 از تعویض داغ یا استخراج زنده ترمینال‌های سیم‌کشی برق پشتیبانی می‌کند؟
پاسخ: خیر. ورودی‌های حسگر CT/VT اولیه و اتصالات تغذیه کمکی باید بدون برق باشند و ثانویه‌های ترانسفورماتور جریان قبل از جدا کردن رله کوتاه شوند تا از خطرات ولتاژ بالا در CT باز جلوگیری شود.
سؤال: حساسیت توان معکوس چگونه برای شرایط بار کم تنظیم می‌شود؟
پاسخ: عنصر جهت‌دار داخلی جهت جریان واقعی توان را با آستانه تنظیمی تا ۰.۲٪ توان نامی تشخیص می‌دهد تا از عملکرد موتوردار محرک‌های اصلی محافظت کند.
راهنمای نصب میدانی
- نصب محکم GPU2000R REG544 در برش پنل با استفاده از براکت‌های نصب جانبی برای حفظ پایداری لرزش شاسی.
- اطمینان از اینکه مدارهای ثانویه ترانسفورماتور جریان از طریق ترمینال‌های نوع کوتاه‌کننده سیم‌کشی شده‌اند قبل از اتصال به رله.
- اتصال شیلدهای ارتباطی و سیم‌های تخلیه کابل به باسبار زمین حفاظتی (PE) محفظه مرکزی برای حذف تداخل نویز الکتریکی.
- تأمین نیروی کمکی در بازه مشخص شده ۱۰ ولت تا ۱۵۰ ولت AC/DC و بررسی وضعیت صفحه نمایش LCD پنل جلویی قبل از راه‌اندازی خروجی‌های تریپ.
