جزئیات محصول

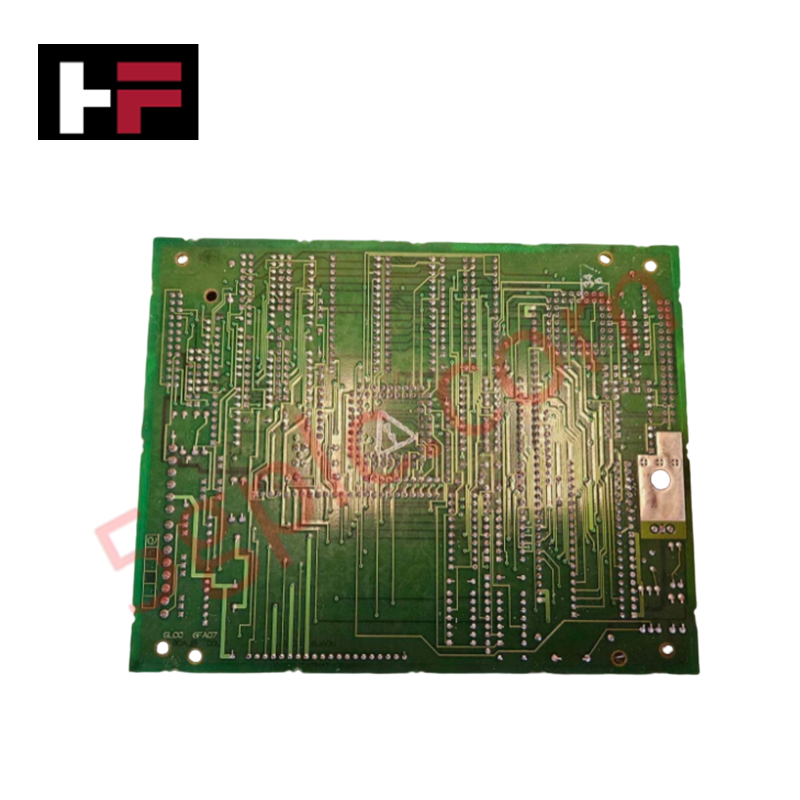

کارت ارتباطی GE DS200SLCCG3A (DS200SLCC) برای ادغام شبکه با سرعت بالا در پلتفرم‌های کنترل Mark V و EX2000 پیکربندی شده است و اجرای مستقیم فیزیکی/الکتریکی ارتباط کنترلر مبتنی بر LAN را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200SLCCG3A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| ابعاد | ابعاد استاندارد برد PCB مارک V |
| دمای کاری | مطابق با استانداردهای محیطی مارک V |
| مصرف برق | تأمین برق از ریل بک‌پلین |
| پردازنده | پردازنده کنترل LAN (U1) |
| رابط | نمایشگر الفبایی-عددی 16 موقعیتی |
سازگاری کنترل صنعتی و فریم‌ور
DS200SLCCG3A تبادل داده قطعی را در سراسر بک‌پلین مارک V تسهیل می‌کند. عملکرد صحیح وابسته به تنظیمات سرعت ارتباط باس بک‌پلین است که پردازنده کنترل LAN را با پردازنده کنترلر درایور (DCP) روی برد SDCC همگام می‌کند. سازگاری فریم‌ور فلش از طریق EPROMS قابل تعویض (U6، U7) که شامل پشته نرم‌افزاری LCP هستند، مدیریت می‌شود. هرگونه تعویض این ماژول‌های حافظه باید با رعایت دقیق اعتبارسنجی چکسام برای اطمینان از صحت داده‌ها در هنگام اجرای LCP انجام شود. مقیاس‌پذیری چگالی ورودی/خروجی از طریق معماری RAM دوپورت برد (U5) پشتیبانی می‌شود که هماهنگی داده‌ها بین کنترلر LAN و الکترونیک درایو میزبان را تنظیم می‌کند.
سؤالات متداول
س: چگونه نرم‌افزار LCP روی برد SLCC به‌روزرسانی می‌شود؟
ج: نرم‌افزار LCP در EPROMS قابل تعویض واقع در U6 و U7 ذخیره می‌شود. برای به‌روزرسانی، برد را جدا کرده، EPROMS موجود را خارج و EPROMS برنامه‌ریزی شده جدید را در سوکت‌های مشخص شده نصب کنید و هنگام انجام این کار مراقب تخلیه الکترواستاتیک باشید.
س: هدف از کانکتور با برچسب KPPL چیست؟
ج: کانکتور KPPL رابط ماژول برنامه‌ریز است. این ماژول به اپراتورها امکان انجام تست‌های تشخیصی، تنظیم پارامترهای نرم‌افزاری و مشاهده کدهای خطا از طریق نمایشگر الفبایی-عددی 16 موقعیتی را می‌دهد.
راهنمای نصب در محل
- حساسیت به الکتریسیته ساکن: برد SLCC از قطعات حساس CMOS استفاده می‌کند. هنگام دست زدن به PCB همیشه از دستبند ضد الکتریسیته ساکن زمین‌شده استفاده کنید تا از آسیب دائمی به LCP یا ماژول‌های حافظه جلوگیری شود.
- تراز کردن کانکتورها: اطمینان حاصل کنید که تمام اتصالات سطح سیستم به بردهای NTB/3TB، SDCC و TCCB از طریق کانکتور 2PL به‌طور کامل جا رفته‌اند. جا نرفتن صحیح کانکتورهای 2PL یا 3PL می‌تواند باعث تایم‌اوت ارتباط بین LCP و SDCC شود.
- ماژول برنامه‌ریز: هنگام نصب ماژول برنامه‌ریز روی کانکتور KPPL، فشار یکنواخت وارد کنید تا پین‌ها به درستی تراز و کاملاً متصل شوند و از داده‌های تشخیصی ناپایدار جلوگیری شود.
- تأیید قطعات: قبل از روشن کردن کابینت، اطمینان حاصل کنید که EPROMSهای U6 و U7 مطابق با شاخص شکاف روی سوکت به درستی قرار گرفته‌اند. نصب معکوس باعث عدم راه‌اندازی فوری خواهد شد.
- زمین کردن: اطمینان حاصل کنید که برد به‌درستی با پیچ‌های نصب به شاسی کابینت متصل شده است تا یکپارچگی مسیرهای زمین ایزوله و غیرایزوله مدار حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
تسلط بر شناسایی سیم‌ها در اتوماسیون صنعتی: اهمیت وایرشوها و شماره‌گذاری متقاطع سیم‌ها
برچسب‌گذاری درست سیم‌ها، پایه و اساس نصب مطمئن سیستم‌های کنترل و نگهداری بلندمدت آن‌هاست. در محیط‌های پیچیدهٔ اتوماسیون صنعتی، تکنسین‌ها هزاران سرِ هادی را در تابلوهای کنترل، رک‌های ترمینال و جعبه‌های اتصال میدانی متصل می‌کنند. فرول‌ها نشانگرهای لوله‌ای‌شکلی هستند که پیش از اتصال نهایی، روی هادی‌ها قرار می‌گیرند. تکنسین‌ها در گذشته از حلقه‌های حروف‌دارِ جداگانه و ازپیش‌چاپ‌شده استفاده می‌کردند، اما امروزه سازندگان تابلوهای کنترل از دستگاه‌های چاپ خودکار فرول استفاده می‌کنند. این چاپگرهای انتقال حرارتی، برچسب‌های تک‌غلاف بادوامی تولید می‌کنند که با نقشه‌های سیم‌کشی تأییدشده مطابقت دارند و روند مونتاژ تابلوها را به‌طور چشمگیری سرعت می‌بخشند.
