جزئیات محصول

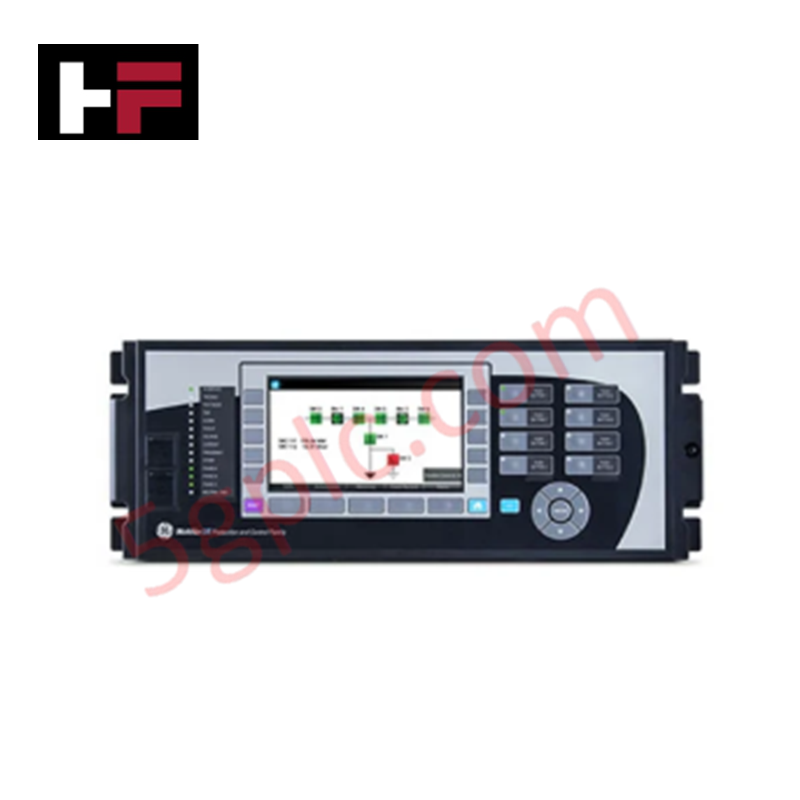

پیکربندی شده برای نظارت بر ژنراتور و جداسازی خطا در سمت شبکه، GE G60-GO1-HCH-F8F-H67-M8F-P6D-U6D-W6C (سیستم حفاظت ژنراتور G60) اجرای مستقیم فیزیکی/الکتریکی حفاظت اضافهجریان، همزمانسازی و توالیهای قطع بر اساس خطا را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | G60-GO1-HCH-F8F-H67-M8F-P6D-U6D-W6C |
| برند | GE |
| دمای کاری | دمای محیط صنعتی استاندارد |
| حفاظت | اضافهجریان، اتصال کوتاه، خطای زمین |
| کنترل | همزمانسازی و قطع ژنراتور |
شبکههای تعیینشده Profinet / EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
موتور پردازش G60 از منطق با سرعت بالا برای ارزیابی سلامت ژنراتور و جداسازی شرایط خطا در بازههای زمانی تعیینشده استفاده میکند. سرعت ارتباط باس بکپلین باید با نیازهای کنترل نظارتی تأسیسات هماهنگ شود. سازگاری فلش فریمور بهطور دقیق کنترل میشود؛ کاربران باید اطمینان حاصل کنند که بهروزرسانیهای منطقی با نسخه خاص برد پردازش ورودی/خروجی تأیید شدهاند تا عملکرد تعیینشده در هنگام ارتباط با سیستمهای SCADA سطح کارخانه حفظ شود. معماری از مقیاسپذیری چگالی ورودی/خروجی داخلی برای مدیریت همزمان ماتریسهای پیچیده همزمانسازی و منطق حفاظت ژنراتور پشتیبانی میکند.
سؤالات متداول
س: آیا ماژولهای G60 میتوانند در حین عملکرد فعال ژنراتور بهصورت داغ تعویض شوند؟
ج: خیر. تعویض داغ ماژولهای حفاظتی ممنوع است. واحد باید کاملاً از برق کمکی و ورودیهای حسگر اصلی جدا شود تا از قطع ناخواسته یا آسیب سختافزاری به باس ارتباطی بکپلین جلوگیری شود.
س: چگونه صحت منطق حفاظت در زمان راهاندازی تأیید میشود؟
ج: تأیید باید از طریق تست تزریق ثانویه سیگنالهای جریان و ولتاژ انجام شود. آستانههای حفاظتی و منطق قطع باید قبل از همزمانسازی ژنراتور با شبکه برق، با پارامترهای ایمنی تعریفشده ژنراتور مطابقت داده شوند.
راهنمای نصب میدانی
- نصب روی شاسی: رله را با استفاده از سختافزار ارائه شده در پنل محکم کنید. اطمینان حاصل کنید که نصب مطابق با استانداردهای لرزهای و ارتعاشی مورد نیاز برای حفظ یکپارچگی محفظه است.
- زمین کردن: اتصال با امپدانس پایین بین ترمینال زمین شاسی و باس زمین مشترک ایستگاه برقرار کنید. این کار از تأثیر تداخل الکترومغناطیسی بر دریافت سیگنالهای آنالوگ با سطح پایین جلوگیری میکند.
- پروتکلهای سیمکشی: ورودیهای حسگر حفاظتی (ترانسفورماتورهای جریان و ولتاژ) را از سیمکشی ارتباطی و کنترلی داخل کابینت جدا کنید. برای تمام رابطهای سریال یا اترنت از کابلهای شیلددار استفاده کنید تا تزریق نویز به حداقل برسد.
- تأیید ترمینالها: اطمینان حاصل کنید که تمام بلوکهای ترمینال بهطور کامل جا افتاده و محکم شدهاند. بررسی کنید که چرخش فاز برای ورودیهای جریان و ولتاژ با تنظیمات منطق همزمانسازی داخلی مطابقت دارد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
