جزئیات محصول

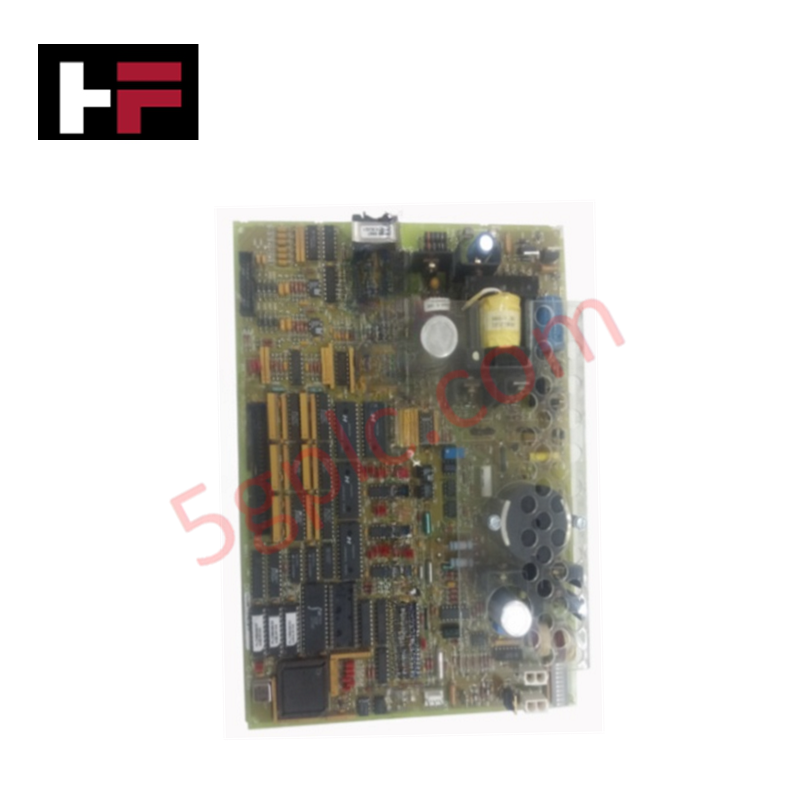

پیکربندی شده برای نظارت بر فرکانس چرخشی و تشخیص شعله در سیستم‌های Mark V Speedtronic، GE DS200TCEAG1B (برد اضطراری سرعت بیش از حد DS200TCEA) اجرای فیزیکی/الکتریکی مستقیم منطق توقف ایمنی بحرانی توربین را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCEAG1B |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | ابعاد استاندارد برد مدار چاپی Mark V |
| دمای کاری | مطابق با استانداردهای محیطی Mark V |
| مصرف برق | تأمین برق از ریل بک‌پلین |
| قطعات | ۱ عدد میکروپروسسور، ۳ عدد فیوز، ۳۰ عدد جامپر |
| کانکتورها | ۲ عدد اتصال رابط بایونت |
سازگاری کنترل صنعتی و فرم‌ویر
DS200TCEAG1B از معماری مبتنی بر میکروپروسسور برای پردازش ورودی‌های سرعت توربین و سیگنال‌های تشخیص شعله استفاده می‌کند. سازگاری فلش فرم‌ویر از طریق نصب ماژول‌های PROM حاصل می‌شود که باید از برد قبلی به برد جدید منتقل شوند تا عملکرد پیوسته حفظ شود. عملکرد شبکه تعیین‌شده از طریق ادغام برد با هسته حفاظت حفظ می‌شود، جایی که با حسگرهای سرعت ارتباط برقرار کرده و توالی‌های خاموشی سریع را فعال می‌کند. مقیاس‌بندی چگالی ورودی/خروجی توسط بک‌پلین رک مدیریت می‌شود تا اطمینان حاصل شود که آستانه‌های توقف سرعت بیش از حد به صورت بلادرنگ به پردازنده اصلی منتقل می‌شوند، مشروط بر اینکه تنظیمات فرم‌ویر و جامپرهای سخت‌افزاری به درستی هماهنگ شده باشند.
سؤالات متداول
س: آیا برد جایگزین ماژول‌های PROM از پیش نصب شده دارد؟
ج: خیر. برد به صورت بدون ماژول ارسال می‌شود. کاربران باید ماژول‌های PROM موجود را از برد قدیمی به مجموعه جدید منتقل کنند. اطمینان حاصل کنید که همه ماژول‌ها به درستی در سوکت‌های مربوطه قرار گرفته‌اند.
س: عملکرد ۳۰ جامپر روی برد چیست؟
ج: جامپرها برای تعریف آستانه‌های منطق حفاظتی خاص و نگاشت آدرس سخت‌افزاری استفاده می‌شوند. این‌ها باید مطابق با پیکربندی برد اصلی تنظیم شوند تا منطق ایمنی سیستم موجود حفظ شود.
راهنمای نصب در محل
- احتیاطات تخلیه الکترواستاتیک: ماژول‌های حافظه داخلی بسیار حساس به تخلیه الکترواستاتیک هستند. همیشه هنگام جابجایی و انتقال ماژول‌های PROM از دستبند ضد الکتریسیته ساکن زمین‌شده استفاده کنید.
- دستکاری کانکتور بایونت: هنگام جدا کردن یا نصب کانکتورهای بایونت، برد را با یک دست ثابت نگه دارید و کانکتور را با دست دیگر حرکت دهید. این کار از ایجاد تنش بیش از حد روی برد مدار چاپی جلوگیری کرده و ریسک خستگی اتصالات لحیم را کاهش می‌دهد.
- بررسی فیوزها: قبل از روشن کردن سیستم، سه فیوز روی برد را برای پیوستگی بررسی کنید. هر فیوز سوخته را با فیوزی با همان مشخصات جایگزین کنید تا مدار حفاظتی فعال بماند.
- قرارگیری قطعات: همه نقاط اتصال کابل را از نظر آلودگی یا اکسیداسیون بررسی کنید. اطمینان حاصل کنید که کانکتورهای بایونت کاملاً قفل شده‌اند تا از قطع و وصل شدن سیگنال که ممکن است منجر به توقف ناخواسته توربین شود جلوگیری شود.
- بررسی جامپرها: موقعیت جامپرهای برد جایگزین را با برد قدیمی مقایسه کنید. تأیید کنید که همه تنظیمات مطابق با مستندات کنترل توربین مخصوص سایت قبل از راه‌اندازی سیستم باشد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
