جزئیات محصول

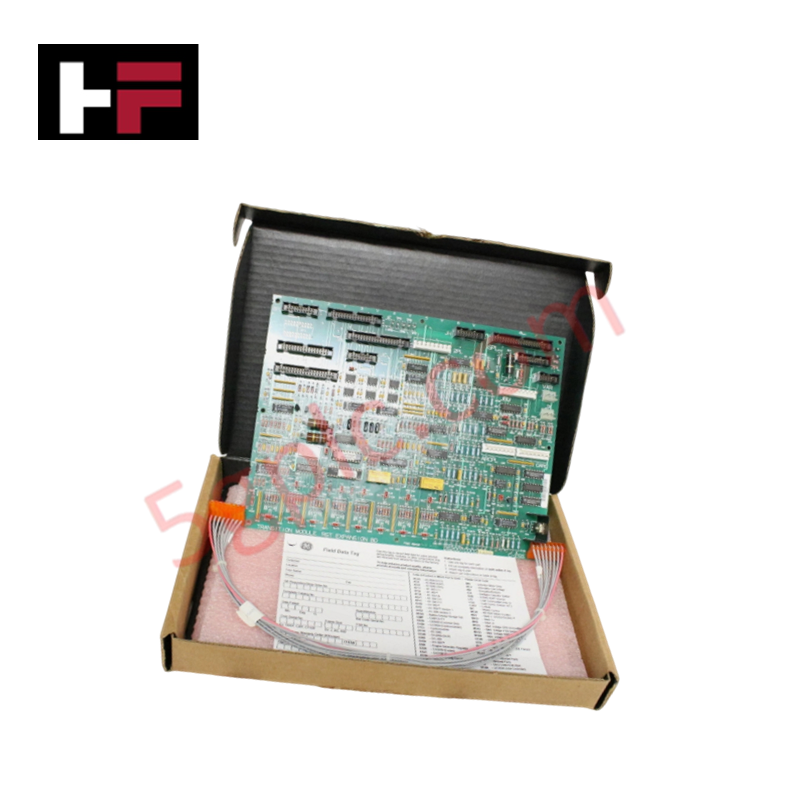

پیکربندی شده برای گسترش سیگنال آنالوگ و پردازش سرریز در سیستم‌های کنترل توربین Mark V، GE DS200TCQCG1A (برد سرریز DS200TCQC) اجرای مستقیم فیزیکی/الکتریکی وظایف مسیریابی ورودی/خروجی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCQCG1A |
| برند | GE جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| ابعاد | ابعاد استاندارد PCB مارک V |
| دمای کاری | مطابق با استانداردهای محیطی مارک V |
| مصرف برق | تأمین برق از ریل بک‌پلین |
| جامپرها | در مجموع ۲۴ عدد |
| کانکتورها | ۳ عدد ۴۰ پین (JFF, JE, 6PL)، ۳ عدد ۳۴ پین، ۱ عدد ۱۶ پین (JC) |
سازگاری با کنترل صنعتی و فریمور
DS200TCQCG1A به عنوان یک گسترش‌دهنده ورودی/خروجی آنالوگ در معماری Mark V عمل می‌کند. این برد از افزایش چگالی ورودی/خروجی با مسیریابی سیگنال‌های چندگانه از طریق کانکتورهای رابط ۴۰ پین و ۳۴ پین پشتیبانی می‌کند. در حالی که برد منطق کنترل پیچیده‌ای اجرا نمی‌کند، نیازمند سرعت ثابت ارتباط باس بک‌پلین برای حفظ یکپارچگی سیگنال در مسیر سرریز RST است. پیکربندی سخت‌افزاری صرفاً از طریق تنظیمات جامپر فیزیکی انجام می‌شود؛ این ماژول خاص نیازی به سازگاری با فریمور فلش ندارد، زیرا منطق پردازش آن توسط مسیرهای سخت‌افزاری ثابت و مسیریابی تعریف‌شده توسط جامپرها تعیین می‌شود.
سؤالات متداول
س: آیا لازم است هنگام تعویض برد معیوب، جامپرها دوباره پیکربندی شوند؟
ج: بله. موقعیت جامپرها روی برد جایگزین باید دقیقاً با پیکربندی برد اصلی مطابقت داشته باشد تا سیستم بتواند سیگنال‌های ورودی/خروجی را مطابق با نیازهای خاص سایت پردازش کند.
س: روش پیشنهادی برای تطبیق تنظیمات جامپرها چیست؟
ج: برد قدیمی و جدید را کنار هم روی یک سطح تمیز و ضد الکتریسیته ساکن قرار دهید. با استفاده از یک دستبند زمین‌شده، موقعیت تمام ۲۴ جامپر را به صورت بصری بررسی و قبل از نصب روی برد جدید تکرار کنید.
راهنمای نصب در محل
- حفاظت در برابر ESD: این برد شامل قطعات حساس است. همیشه هنگام خارج کردن PCB از بسته‌بندی محافظ یا تنظیم موقعیت جامپرها از دستبند ضد الکتریسیته ساکن زمین‌شده استفاده کنید.
- یکپارچگی کانکتورها: اطمینان حاصل کنید که تمام کابل‌های روبانی (JFF, JE, 6PL, JC و غیره) به درستی کلیدگذاری شده و کاملاً جا زده شده‌اند. بررسی کنید مکانیزم قفل کانکتورها فعال باشد تا از قطع و وصل شدن سیگنال ناشی از لرزش جلوگیری شود.
- تأیید جامپرها: قبل از تغییر موقعیت جامپرها، دفترچه راهنمای سیستم مخصوص سایت را مشورت کنید. اطمینان حاصل کنید پیکربندی با نیازهای عملیاتی مجموعه محرک توربین هماهنگ است. پس از تنظیم، موقعیت جامپرها را قفل کنید تا از جابجایی ناخواسته جلوگیری شود.
- نصب مکانیکی: اطمینان حاصل کنید PCB به درستی با ریل‌های راهنمای قفسه کارت هم‌راستا شده است. تمام پیچ‌های نصب پنل جلو را محکم کنید تا اتصال زمین الکتریکی مطمئن به شاسی رک برقرار شود.
- مستندسازی سیم‌کشی: قبل از خارج کردن واحد معیوب، تمام دسته کابل‌ها را با برچسب‌های کانکتور مربوطه علامت‌گذاری کنید تا مسیرهای سیگنال به درستی بازیابی شوند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
