جزئیات محصول

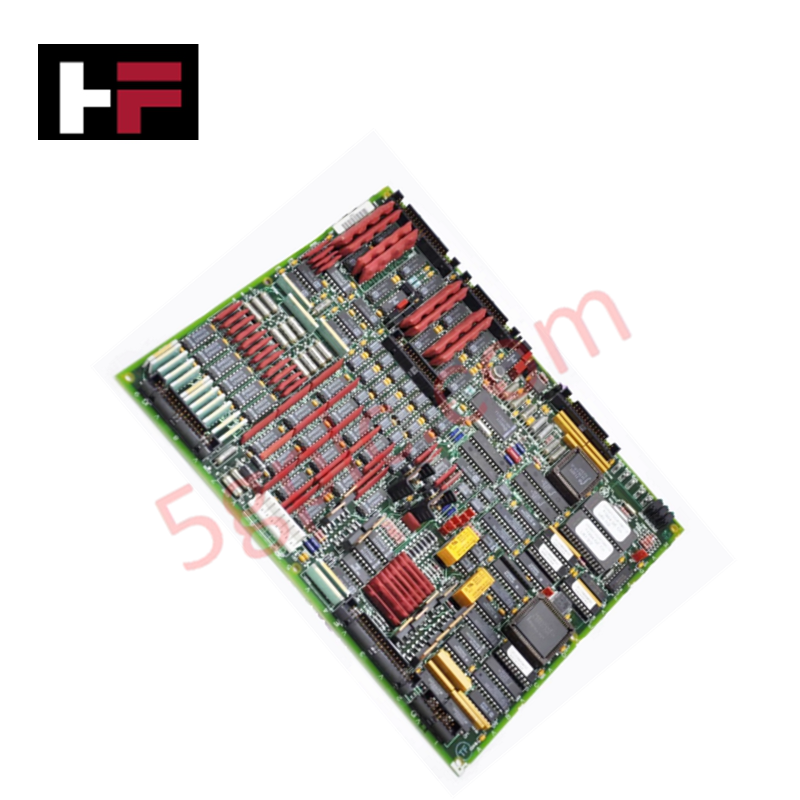

پیکربندی شده برای تنظیم و مقیاس‌بندی سیگنال در پلتفرم‌های کنترل Mark V، GE DS200TCQAG1A (برد آنالوگ I/O DS200TCQA) اجرای فیزیکی/الکتریکی مستقیم پردازش ورودی چندکاناله حسگر را در هسته‌های R1، R2 و R3 فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCQAG1A |
| برند | GE جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | ابعاد استاندارد PCB مارک V |
| دمای کاری | مطابق با استانداردهای محیطی مارک V |
| مصرف برق | تأمین برق از ریل بک‌پلین |
| رابط‌های سیگنال | ترموکوپل، LVDT، ارتعاش، 4-20 میلی‌آمپر، پالس، ولتاژ |
| کانکتورها | ۸ کانکتور سخت‌افزاری (شامل JE برای رابط TCQC) |
سازگاری کنترل صنعتی و فرم‌ور
DS200TCQAG1A در رک کنترل Mark V ادغام می‌شود تا تنظیم سیگنال با چگالی بالا برای مدیریت توربین را فراهم کند. این برد ورودی‌های متنوعی از بازخورد موقعیت LVDT تا حلقه‌های فرآیندی 4-20 میلی‌آمپر را مدیریت می‌کند. عملکرد قطعی از طریق سرعت ارتباط باس استاندارد بک‌پلین حفظ می‌شود؛ با این حال، دقت سیگنال به کالیبراسیون صحیح در هسته‌های R1، R2 و R3 بستگی دارد. در حالی که این ماژول به عنوان رابط I/O با چگالی بالا عمل می‌کند، نیازمند سازگاری دقیق فرم‌ور فلش با پردازنده کنترل اصلی است تا اطمینان حاصل شود که مقادیر تنظیم‌شده (مانند فشار جریان سوخت یا سیگنال‌های تشخیص توقف کمپرسور) به درستی در معماری حافظه سیستم نگاشت شده‌اند.
سؤالات متداول
س: آیا DS200TCQAG1A نیاز به کالیبراسیون دستی برای ورودی‌های 4-20 میلی‌آمپر دارد؟
ج: مقیاس‌بندی و تنظیم برای حلقه‌های 4-20 میلی‌آمپر روی برد انجام می‌شود. اطمینان حاصل کنید که یکپارچگی حلقه در ترمینال بلوک حفظ شده است؛ ثابت‌های پیکربندی نرم‌افزاری از طریق HMI تنظیم می‌شوند تا مقادیر مقیاس‌بندی شده هماهنگ شوند.
س: برد TCQC چگونه به برد TCQA متصل می‌شود؟
ج: کانکتور JE روی برد TCQA برای تبادل سیگنال‌های ژنراتور و خط با برد TCQC اختصاص داده شده است. اطمینان حاصل کنید که کابل روبانی به درستی جهت‌گیری شده و کاملاً جا زده شده است تا از خرابی داده جلوگیری شود.
راهنمای نصب میدانی
- دستکاری قطعات: PCB دارای پوشش محافظ معمولی است. برد را از لبه‌ها نگه دارید تا از آلودگی سطح یا تخلیه الکترواستاتیک تصادفی به مدارهای مجتمع جلوگیری شود.
- مدیریت کابل: از پورت‌های کانکتور مشخص شده (۸ عدد) برای مسیریابی هسته‌های R1، R2 و R3 استفاده کنید. قبل از جدا کردن، هر کابل را مستندسازی و برچسب‌گذاری کنید تا برد جایگزین به طور یکسان سیم‌کشی شود.
- تخصیص هسته: اطمینان حاصل کنید که برد در شکاف صحیح مربوط به هسته I/O اختصاص یافته نصب شده است. قرارگیری نادرست در شکاف منجر به خطاهای ارتباطی CPU و احتمال قطع سیستم می‌شود.
- سایه‌بان سیگنال: برای ورودی‌های ارتعاش و LVDT، اطمینان حاصل کنید که شیلد کابل‌ها به درستی به باس زمین کابینت متصل شده‌اند. اتصال زمین نامناسب نویز حالت مشترک ایجاد کرده و دقت سیگنال را کاهش می‌دهد.
- قطع و وصل برق: قبل از جدا کردن یا نصب ماژول، رک بک‌پلین را از برق خارج کنید تا از جرقه الکتریکی روی پین‌های کانکتور جلوگیری شود که می‌تواند به برد آسیب دائمی برساند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
