جزئیات محصول
مروری بر محصول

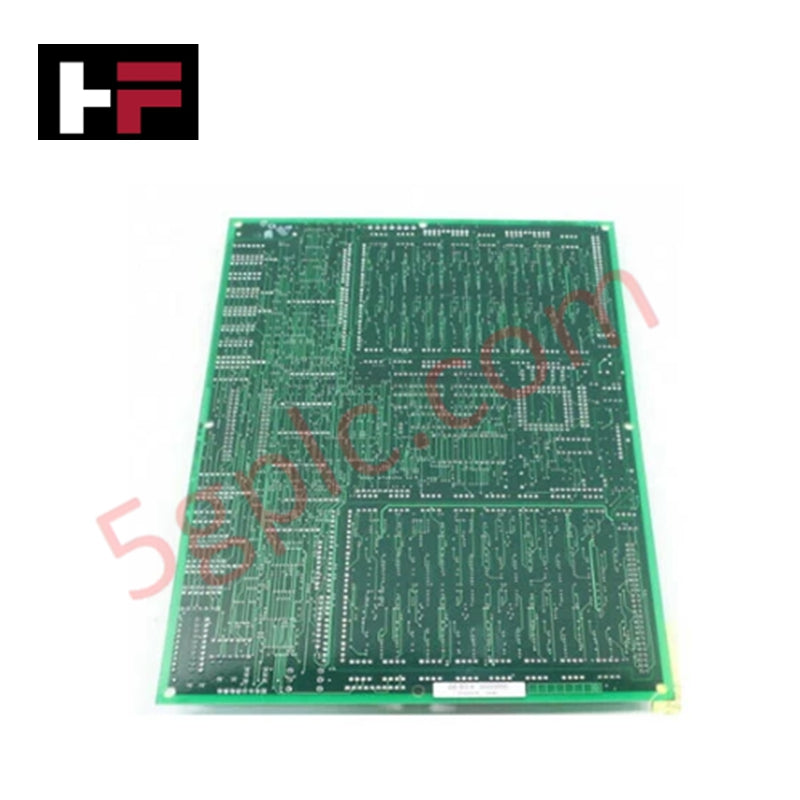

برد دیجیتال ورودی/خروجی با چگالی بالا DS200TCDAH1BJE از شرکت جنرال الکتریک، بهطور خاص برای سیستم کنترل توربین مارک V اسپیدترونیک طراحی شده است. این برد بهعنوان دروازه اصلی سیگنالهای گسسته عمل میکند و رابط بین پردازندههای کنترل و تجهیزات میدانی خارجی را مدیریت میکند. این برد جداسازی نوری و شرایطدهی سیگنال لازم برای پردازش ورودیهای کنتاکت و راهاندازی خروجیهای رله را فراهم میکند تا عملکرد ایمن و هماهنگ توربینهای گازی یا بخار تضمین شود.
معماری فنی و مشخصات
پیکربندی DS200TCDAH1BJE یک ماژول سختافزاری مقاوم است که برای تحمل تداخل الکترومغناطیسی معمول در محیطهای تولید برق طراحی شده است.
-
شناسه مدل: DS200TCDAH1BJE
-
خانواده سیستم: کنترل مارک V اسپیدترونیک
-
ردهبندی برد: ماژول ورودی/خروجی دیجیتال TCDA
-
ظرفیت ورودی/خروجی: دارای چندین کانال ورودی گسسته برای پایش کنتاکت خشک و خروجیهای رله برای کنترل سلونوئید و عملگرها.
-
جداسازی سیگنال: جداسازی نوری یکپارچه برای محافظت از باس داخلی حساس در برابر نوسانات ولتاژ بالا در میدان.
-
LEDهای تشخیصی: نشانگرهای وضعیت روی برد برای عیبیابی لحظهای وضعیت ورودی/خروجی و سلامت ارتباطات.
-
سطح بازنگری: نسخه عملکردی BJE (شامل بهبودهای سختافزاری خاص برای کاهش نویز سیگنال و افزایش قابلیت اطمینان).
-
وزن فیزیکی: 0.68 کیلوگرم (1.50 پوند)
کاربرد عملیاتی
برد DS200TCDAH1BJE در رکهای کنترل توربین برای پایش وضعیتهای دودویی حیاتی مانند موقعیت کلیدهای محدود، فرمانهای دکمه فشاری و قطعکنندههای فشار بهکار میرود. همچنین فرمانهای خروجی برای راهاندازهای موتور کمکی و سلونوئیدهای قطع را اجرا میکند. به دلیل نقش آن در هسته مارک V، این برد برای حفظ منطق حفاظتی و کنترل ترتیبی محرکهای اصلی سنگین در نیروگاهها حیاتی است.
سؤالات متداول
آیا برد TCDA به جامپرهای پیکربندی خاصی نیاز دارد؟
بله، برد DS200TCDAH1BJE شامل چند جامپر سختافزاری و کانکتورهای برگ است که برای تنظیم سطوح ولتاژ ورودیها و حالت ایمن خروجیها استفاده میشوند. این تنظیمات باید هنگام تعویض با تنظیمات برد موجود مطابقت داده شوند.
آیا میتوان این برد را در حالی که سیستم روشن است تعویض کرد؟
اگرچه سیستم مارک V افزونگی دارد، رویههای استاندارد نگهداری برای برد TCDA معمولاً توصیه میکنند که هسته خاصی که برد در آن قرار دارد بهصورت کنترلشده خاموش شود تا از قطع ناخواسته یا نویز سیگنال در هنگام تعویض جلوگیری شود.
مقایسه فنی: TCDA در مقابل TCQA
برخلاف برد TCQA که مخصوص متغیرهای آنالوگ (دمایها و فشارها) است، برد DS200TCDAH1BJE (TCDA) صرفاً بر وضعیتهای دودویی «روشن/خاموش» تمرکز دارد. هر دو برای یک حلقه کنترل کامل مارک V لازم هستند، اما نوع سیگنالها و روشهای تبدیل آنها اساساً متفاوت است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
