جزئیات محصول

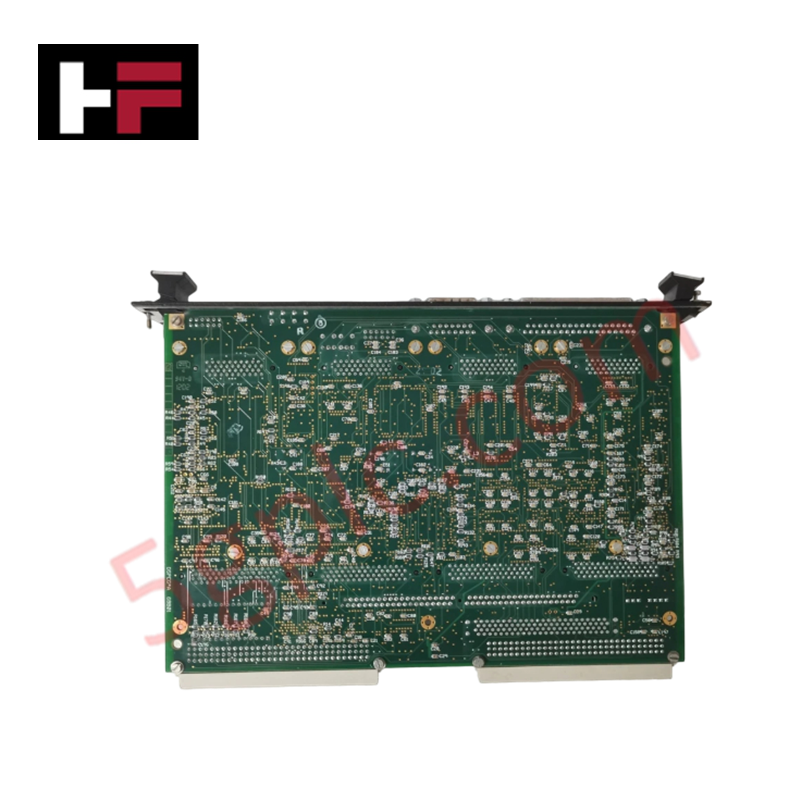

پیکربندی شده برای انجام وظایف محاسباتی با سرعت بالا در پلتفرم‌های کنترل Mark V، GE DS200DSPCH1A (DS200DSPC برد کنترل پردازشگر سیگنال دیجیتال) اجرای فیزیکی/الکتریکی مستقیم منطق پردازشگر اصلی یا فرعی را با رابط‌های ورودی/خروجی محلی با سرعت بالا فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200DSPCH1A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.44 پوند (0.65 کیلوگرم) |
| ابعاد | ابعاد استاندارد برد مدار چاپی Mark V |
| دمای کاری | مطابق با استانداردهای محیطی Mark V |
| مصرف برق | تأمین برق از ریل بک‌پلین |
| نمایشگرها | 6 عدد LED |
| نقاط تست | 4 عدد (TP1-TP4) |
| پیکربندی | 2 کلید فشاری |
شبکه‌های تعیین‌کننده Profinet / EtherNet/IP و سازگاری فرم‌ور
DS200DSPCH1A به عنوان موتور اصلی DSP در سیستم کنترل توربین عمل می‌کند و نیازمند سازگاری دقیق فرم‌ور فلش با معماری میزبان Mark V است. به عنوان برد پردازشگر پایه، زمان‌بندی رابط ورودی/خروجی با سرعت بالا و تخصیص حافظه داخلی را مدیریت می‌کند. ارتباط تعیین‌کننده وابسته به ادغام برد در باس بک‌پلین سیستم است؛ هرگونه ناسازگاری در سرعت ارتباط یا نسخه فرم‌ور منجر به خطاهای پردازشی خواهد شد. این برد با سیستم‌های قدیمی سازگار نیست و نیاز به تأیید شناسه‌های نسخه سخت‌افزار هنگام نصب دارد تا اطمینان حاصل شود که دست‌دهی باس با بردهای فرزند و ماژول‌های ترمینال موجود به درستی انجام می‌شود.
سؤالات متداول
س: آیا این برد می‌تواند به عنوان کنترلر مستقل ورودی/خروجی عمل کند؟
ج: برد DSPC قادر است به عنوان دستگاه اصلی یا فرعی عمل کند و رابط‌های ورودی/خروجی محلی با سرعت بالا اختصاصی ارائه می‌دهد. پس از پیکربندی صحیح در رک کنترل، مدیریت حافظه و پردازش سیگنال‌های خود را به طور مستقل انجام می‌دهد.
س: عملکرد کلیدهای فشاری و نقاط تست چیست؟
ج: دو کلید فشاری برای ریست دستی برد یا راه‌اندازی تشخیصی محلی استفاده می‌شوند. نقاط تست TP1-TP4 برای مهندسان میدانی فراهم شده‌اند تا در هنگام عیب‌یابی، صحت ریل‌های برق و سیگنال ساعت را بررسی کنند.
راهنمای نصب میدانی
- محل قرارگیری: اطمینان حاصل کنید که برد به طور محکم در شکاف پردازشگر مشخص شده در رک Mark V قرار گرفته است. از اهرم‌های استخراج کارت برای اطمینان از اتصال کامل کانکتورهای بک‌پلین استفاده کنید.
- پروتکل ESD: برد DSPC شامل مدارهای حساس میکروپردازنده است. هنگام جابجایی، همیشه از دستبند اتصال به زمین استفاده کنید تا از آسیب ناشی از الکتریسیته ساکن به اجزای داخلی جلوگیری شود.
- راه‌اندازی: هنگام روشن کردن اولیه، وضعیت 6 LED روی برد را مشاهده کنید. برای تعریف کدهای خطای LED به دفترچه راهنمای GEI-100220 مراجعه کنید تا اطمینان حاصل شود که برد تست خودکار روشن شدن (POST) را با موفقیت گذرانده است.
- سیم‌کشی: از عبور کابل‌های با توان بالا در نزدیکی برد DSPC خودداری کنید تا از تداخل الکترومغناطیسی (EMI) با سیگنال‌های باس داخلی با سرعت بالا جلوگیری شود.
- پیکربندی: قبل از راه‌اندازی سیستم، اطمینان حاصل کنید که تمام بردهای فرزند (مانند ماژول‌های ADMA) به درستی به کانکتورهای رابط DSPC متصل شده‌اند. اطمینان حاصل کنید که اتصالات کابل روبان بدون کشش و کاملاً قفل شده باشند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
آشنایی با کابینت‌های مارشالینگ در سیستم‌های اتوماسیون و کنترل صنعتی
کابینت‌های مارشالینگ، هاب اتصال حیاتی میان ابزارهای میدانی و واحدهای پردازش مرکزی هستند. در معماری‌های بزرگ سیستم‌های کنترلی DCS و PLC، صدها کابل چندزوج از جعبه‌های اتصال محلی تا اتاق تجهیزات ابزار دقیق مرکزی امتداد می‌یابند. کابینت مارشالینگ محل نصب ترمینال‌بلوک‌های میدانی، برق‌گیرها، موانع ایزولاسیون ایمنی ذاتی و رله‌های واسط است. مهندسان با جدا کردن محل‌های اتصال سیم‌کشی میدانی از سخت‌افزار حساس پردازنده، از بک‌پلین‌های گران‌قیمت کنترلر در برابر گذراهای ولتاژ بالا محافظت می‌کنند. در نتیجه، این جداسازی ماژولار روندهای تعمیر و نگهداری را به‌طور چشمگیری ساده‌تر می‌کند و گسترش سیستم را آسان‌تر می‌سازد.
بهترین روش‌های ضروری سیم‌کشی و نصب پی‌ال‌سی در اتوماسیون صنعتی
استقرار موفق سیستم کنترل با بررسی دقیق مستندات فنی سازنده آغاز می‌شود. کنترل‌کننده‌های برندهای بزرگی مانند آلن-بردلی، زیمنس و اشنایدر الکتریک، چیدمان ترمینال‌های منحصربه‌فردی دارند. مهندسان باید پیش از اتصال کابل‌های برق، الزامات ولتاژ را بررسی کنند تا از آسیب فاجعه‌بار به تجهیزات جلوگیری شود. اتصالات استاندارد برق ورودی مستلزم رعایت دقیق مقررات برق منطقه‌ای و استفاده از کدگذاری رنگی مناسب سیم‌ها هستند. همچنین، سازندگان تابلو باید همواره با استفاده از هادی مسی حداقل 16-AWG که مستقیماً به شبکه اصلی اتصال زمین کارخانه وصل شده است، اتصال زمین مطمئن و کم‌امپدانسی برقرار کنند.
رفع ابهام دربارهٔ کنترل‌کننده‌های منطقی برنامه‌پذیر: راهنمای جامع دسته‌بندی و انتخاب PLC در اتوماسیون صنعتی
اتوماسیون صنعتی مدرن برای افزایش بهره‌وری در محیط تولید کارخانه، به‌شدت به کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) متکی است. در طول ۱۵ سال فعالیت به‌عنوان متخصص اتوماسیون صنعتی و کار با DCS، TSI و سیستم‌های کنترل، شاهد بوده‌ام که PLCها به سیستم عصبی مرکزی تولید مدرن تبدیل شده‌اند. انتخاب کنترل‌کننده مناسب مستلزم شناخت عمیق انواع PLC بر اساس اندازه فیزیکی، معماری سخت‌افزار و پیکربندی‌های منبع تغذیه است.
