ANB10D-420/CU2N/NDEL | واحد رابط گره تکراری یوکوگاوا

مروری بر محصول

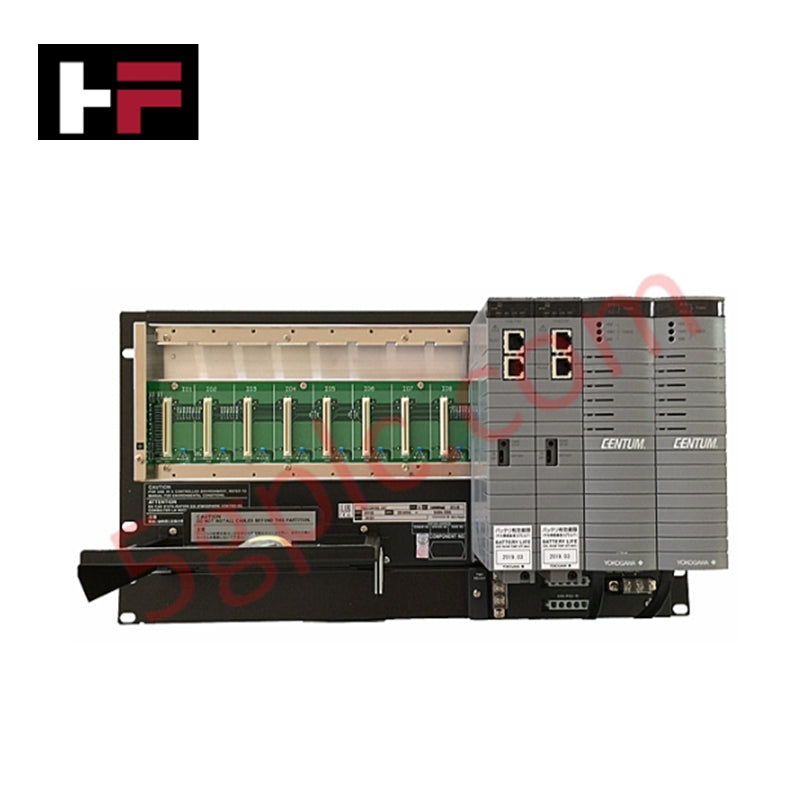

 Yokogawa ANB10D-420/CU2N/NDEL یک واحد رابط گره تکراری با قابلیت دسترسی بالا است که برای سیستم کنترل توزیع‌شده CENTUM VP طراحی شده است. این واحد به عنوان یک زیرقفسه ورودی/خروجی محلی یا از راه دور عمل می‌کند و تا ۸ ماژول FIO (ورودی/خروجی میدانی) را در خود جای می‌دهد. علامت "D" نشان‌دهنده معماری دوپلکس (پشتیبان‌گیری) است که مسیرهای دوگانه برای برق و ارتباط فراهم می‌کند. این پیکربندی خاص شامل کدهای گزینه تخصصی (CU2N/NDEL) است که معمولاً با تنظیمات پیشرفته ترمینال ارتباطی و برچسب‌گذاری سخت‌افزاری خاص برای استانداردهای پروژه‌های بین‌المللی مرتبط است.

وضعیت: ۱۰۰٪ نو و در بسته‌بندی اصلی کارخانه.

تجزیه شماره قطعه: ANB10D-420/CU2N/NDEL

یوکوگاوا از یک سیستم جامع پسوند و کد گزینه برای تعریف ویژگی‌های الکتریکی و فیزیکی NIU استفاده می‌کند:

• ANB10D: واحد رابط گره تکراری (برای FIO).

• -4: منبع تغذیه دوگانه پشتیبان ۱۰۰-۱۲۰ ولت AC.

• 2: نوع نصب در رک ۱۹ اینچی با بوش عایق.

• 0: نوع سخت‌افزار پایه.

• /CU2N: گزینه رابط ارتباطی (معمولاً مشخص‌کننده نوع کانکتورها یا فیلتر نویز).

• /NDEL: برچسب‌گذاری تخصصی یا تعیین سخت‌افزار مخصوص مقصد.

مشخصات فنی

ANB10D-420 محیط الکتریکی پایدار و پشتیبان برای ماژول‌های ورودی/خروجی حیاتی فراهم می‌کند.

• تعداد اسلات‌های ورودی/خروجی: ۸ اسلات (پشتیبانی از ماژول‌های آنالوگ، دیجیتال و ارتباطی FIO)

• رابط باس: باس ESB (باس سریال توسعه‌یافته)

• منبع تغذیه: ۱۰۰-۱۲۰ ولت AC، ۵۰/۶۰ هرتز (دوگانه پشتیبان)

• نصب: نصب استاندارد در رک ۱۹ اینچی (با بوش عایق)

• ولتاژ تحمل: ۱۵۰۰ ولت AC بین ترمینال‌های برق و زمین

• مصرف جریان: حداکثر ۱۰۰ ولت‌آمپر (در ۱۰۰-۱۲۰ ولت AC)

• پشتیبانی از افزونگی: پشتیبانی از دو واحد تغذیه PW481 و دو ماژول باس EC401.

مزایای مهندسی

• دسترس‌پذیری حیاتی برای ماموریت: ANB10D-420/CU2N/NDEL به گونه‌ای طراحی شده است که نقاط شکست تکی را حذف کند. با استفاده از منابع تغذیه دوگانه پشتیبان و رابط‌های باس ESB، این واحد تضمین می‌کند که هر ۸ ماژول ورودی/خروجی حتی در صورت خرابی یک مدار برق یا کابل ارتباطی، آنلاین باقی بمانند.

• بهینه‌سازی یکپارچگی سیگنال: عدد "۲" در پسوند نشان‌دهنده وجود بوش‌های عایق برای نصب در رک است. این امر از ایجاد حلقه‌های زمین و نویز الکتریکی ناشی از قاب کابینت جلوگیری می‌کند که برای سیگنال‌های حساس آنالوگ و دیجیتال بسیار حیاتی است و مطابق با الزامات نصب‌های صنعتی E-E-A-T است.

• ورودی/خروجی توزیع‌شده مقیاس‌پذیر: این NIU امکان توزیع فیزیکی ماژول‌های ورودی/خروجی در سراسر کارخانه را فراهم می‌کند. با اتصال چندین واحد ANB10D از طریق کابل‌های باس ESB YCB301، یک کنترلر واحد می‌تواند نقاط میدانی پراکنده را مدیریت کند و همزمانی داده‌ها را با سرعت بالا حفظ نماید.

• نگهداری سخت‌افزار آنلاین: تمام قطعات افزونه قابل تعویض در حالت روشن هستند. تیم‌های نگهداری می‌توانند منبع تغذیه یا ماژول رابط باس معیوب را در حالی که سیستم فعال و فرآیند در حال اجرا است، تعویض کنند که به طور قابل توجهی میانگین زمان تعمیر (MTTR) را کاهش می‌دهد.

• بهره‌وری رک با چگالی بالا: با ۸ اسلات اختصاصی در فرم فاکتور ۱۹ اینچی، ANB10D فضای کابینت را به حداکثر می‌رساند. این چگالی امکان کنترل نقاط بیشتر در هر فوت مربع را فراهم می‌کند و فضای کلی اتاق کنترل DCS را کاهش می‌دهد.

سؤالات متداول

• تفاوت بین ANB10D و ANB11D چیست؟

  ANB10D برای باس ESB استاندارد (محلی یا نزدیک) است، در حالی که ANB11D معمولاً برای باس نوری ESB استفاده می‌شود که امکان فاصله‌های بسیار طولانی‌تر بین کنترلر و گره ورودی/خروجی را فراهم می‌کند.

• چگونه ANB10D-420 را به واحد کنترل میدانی متصل کنم؟

  NIU با استفاده از کابل‌های باس ESB به FCU (مثلاً AFV30D یا AFV10D) متصل می‌شود. برای سیستم افزونه، این کابل‌ها باید به صورت جفت استفاده شوند تا مسیر ارتباطی تکراری حفظ شود.

• آیا این واحد شامل ماژول‌های ورودی/خروجی است؟

  خیر. ANB10D-420/CU2N/NDEL شاسی پایه و مجموعه تغذیه است. شما باید ماژول‌های ورودی/خروجی خاص (مثلاً AAI141، ADV151) را جداگانه بر اساس لیست ورودی/خروجی پروژه خود سفارش دهید.

• آیا می‌توانم این واحد را در محیط ۲۲۰ ولت AC استفاده کنم؟

  خیر. پسوند "-4" نشان‌دهنده رتبه‌بندی ۱۰۰-۱۲۰ ولت AC است. برای محیط‌های برق ۲۲۰-۲۴۰ ولت AC، سری ANB10D-2xx مورد نیاز است.
