ANB10D-223/S2 | واحد رابط گره تکراری یوکوگاوا (NIU)

مروری بر محصول

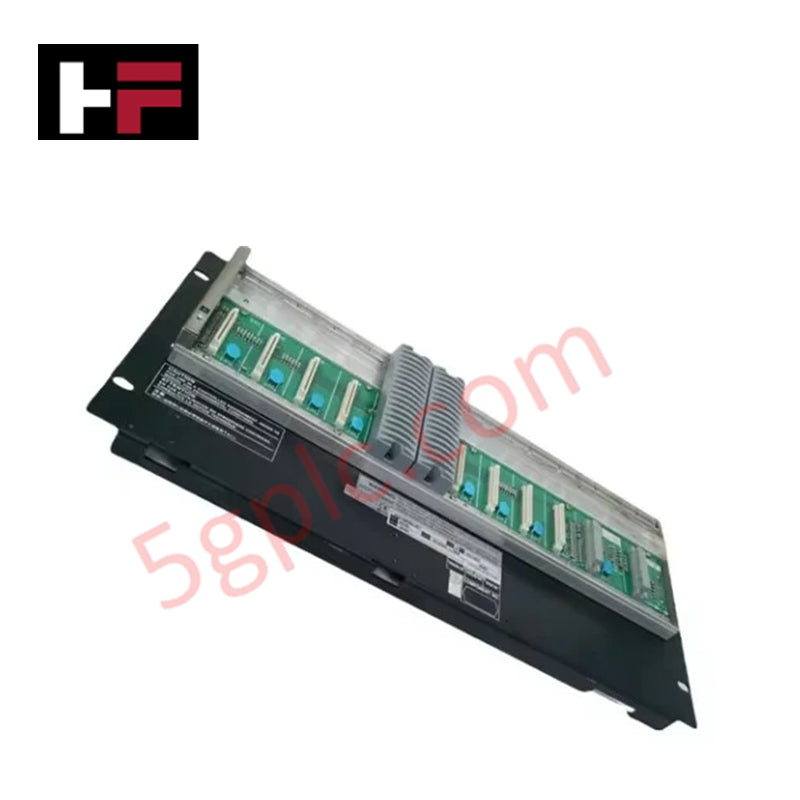

 Yokogawa ANB10D-223/S2 یک واحد رابط گره تکراری (NIU) است که برای افزایش ظرفیت ورودی/خروجی ایستگاه‌های کنترل میدانی CENTUM VP و CENTUM CS 3000 طراحی شده است. این واحد به عنوان یک زیرقفسه با قابلیت اطمینان بالا عمل می‌کند که تا ۸ ماژول FIO (ورودی/خروجی میدانی) را در خود جای می‌دهد. پسوند «D» نشان‌دهنده معماری دوپلکس (پشتیبان‌گیری) آن است که تضمین می‌کند ارتباط بین حسگرهای میدانی و کنترل‌کننده مرکزی در صورت خرابی یک قطعه، قطع نشود. بازنگری "S2" نشان‌دهنده به‌روزرسانی سخت‌افزاری تخصصی است که بر پایداری سیگنال باس ESB و مقاومت بهتر در برابر پیری طولانی‌مدت قطعات تمرکز دارد.

وضعیت: کاملاً نو و در بسته‌بندی اصلی کارخانه.

تجزیه شماره قطعه: ANB10D-223/S2

Yokogawa از کد پسوند ساختاریافته برای تعریف نیازهای برق و نوع نصب استفاده می‌کند:

• ANB10D: واحد رابط گره تکراری (برای FIO).

• -2: منبع تغذیه دوگانه پشتیبان ۲۲۰-۲۴۰ ولت AC.

• 2: نوع نصب رک ۱۹ اینچی با بوش عایق.

• 3: نوع سخت‌افزار پایه با بهبودهای بازنگری مشخص.

• /S2: کد پسوند برای پایداری بهتر باس ESB و طول عمر قطعات.

مشخصات فنی

ANB10D-223/S2 محیط الکتریکی پایداری برای ماژول‌های ورودی/خروجی با چگالی بالا فراهم می‌کند.

• تعداد اسلات‌های ورودی/خروجی: ۸ اسلات (پشتیبانی از ماژول‌های آنالوگ، دیجیتال و ارتباطی FIO)

• باس رابط: باس ESB (بک‌پلن سریال توسعه‌یافته)

• منبع تغذیه: ۲۲۰-۲۴۰ ولت AC، ۵۰/۶۰ هرتز (دوگانه پشتیبان)

• نصب: نصب استاندارد رک ۱۹ اینچی (با بوش عایق)

• مصرف جریان: حداکثر ۸۰ ولت‌آمپر (در ۲۲۰-۲۴۰ ولت AC)

• ولتاژ تحمل: ۱۵۰۰ ولت AC بین ترمینال‌های برق و زمین

• دمای محیط: ۰ تا ۵۰ درجه سانتی‌گراد (عملکرد)

• وزن: حدود ۱۰ کیلوگرم

مزایای مهندسی

• دسترس‌پذیری حیاتی برای ماموریت: ANB10D-223/S2 مجهز به منابع تغذیه دوگانه پشتیبان (PW482) و پشتیبانی از ماژول‌های رابط باس دوگانه پشتیبان ESB (EC401) است. این اطمینان را می‌دهد که خرابی در یک مدار برق یا کابل ارتباطی باعث از دست رفتن ۸ کانال ورودی/خروجی نمی‌شود و ایمنی و تولید کارخانه حفظ می‌شود.

• قابلیت اطمینان بازنگری S2: بازنگری سخت‌افزاری «S2» شامل مدارهای داخلی به‌روزشده است که به طور خاص برای مقاومت در برابر پیری حرارتی طراحی شده‌اند. این بازنگری یکپارچگی سیگنال برتر برای باس ارتباطی پرسرعت ESB فراهم می‌کند که در معماری‌های توزیع‌شده بزرگ با زمان‌بندی دقیق سیگنال اهمیت دارد.

• مدیریت بهینه برق ۲۲۰ ولت: این مدل به طور خاص برای محیط‌های ۲۲۰-۲۴۰ ولت AC طراحی شده و نیاز به ترانسفورماتورهای کاهنده خارجی در شبکه‌های برق استاندارد بین‌المللی را حذف می‌کند. واحدهای برق داخلی برای کارایی بالا و اتلاف حرارت کم بهینه شده‌اند.

• توزیع انعطاف‌پذیر ورودی/خروجی: این NIU امکان توزیع فیزیکی ماژول‌های ورودی/خروجی را در چندین کابینت فراهم می‌کند. با اتصال چندین واحد ANB10D از طریق کابل‌های باس ESB YCB301، مهندسان می‌توانند مسیرهای سیم‌کشی میدانی را بهینه کرده و هزینه‌های مس را کاهش دهند.

• تعویض داغ آنلاین: منابع تغذیه و ماژول‌های رابط باس پشتیبان‌گیری شده می‌توانند در حالی که سیستم روشن است تعویض شوند. این قابلیت به تیم‌های نگهداری اجازه می‌دهد تعمیرات را بدون خاموش کردن حلقه‌های کنترل مربوطه انجام دهند و زمان میانگین تعمیر (MTTR) را به طور چشمگیری کاهش دهند.

سؤالات متداول

• تفاوت بین ANB10D و ANB10S چیست؟

  ANB10D نسخه تکراری است (دارای دو منبع تغذیه و دو رابط باس)، در حالی که ANB10S نسخه تک است. برای حلقه‌های فرآیندی حیاتی، ANB10D استاندارد صنعتی برای جلوگیری از افت ورودی/خروجی است.

• چگونه ANB10D-223/S2 را به واحد کنترل میدانی متصل کنم؟

  این NIU با استفاده از کابل‌های باس ESB به FCU (مثلاً AFV30D یا AFV10D) متصل می‌شود. این کابل‌ها باید به صورت جفت برای سیستم‌های پشتیبان استفاده شوند تا مسیرهای ارتباطی دوپلکس به طور کامل بهره‌برداری شوند.

• آیا این واحد شامل ماژول‌های ورودی/خروجی است؟

  خیر. ANB10D-223/S2 شاسی پایه و مجموعه منبع تغذیه است. ماژول‌های ورودی/خروجی خاص مانند AAI143 یا ADV151 باید جداگانه بر اساس نیاز نقاط سیگنال شما سفارش داده شوند.

• آیا می‌توانم این واحد را در محیط ۱۱۰ ولت AC استفاده کنم؟

  خیر. این مدل به طور خاص برای ۲۲۰-۲۴۰ ولت AC طراحی شده است. برای سیستم‌های برق ۱۱۰-۱۲۰ ولت AC باید از سری ANB10D-4xx استفاده کنید.
