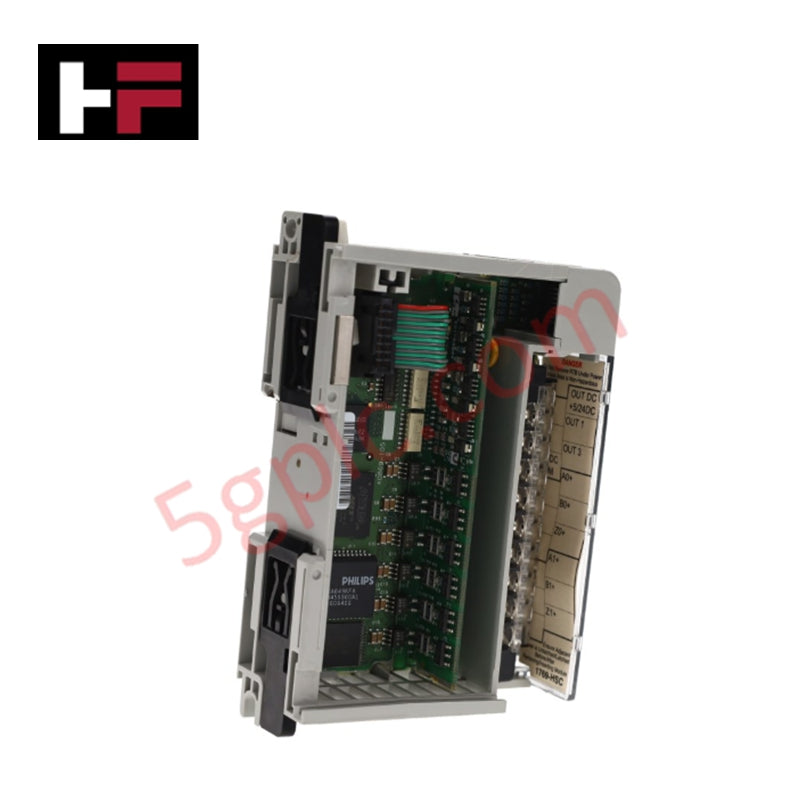

آلن-برادلی | ۱۷۶۹-اچ‌اس‌سی | ورودی/خروجی جمع‌وجور | ماژول شمارنده پرسرعت

توضیحات محصول

ماژول شمارنده سرعت بالا 1769-HSC آلن-برادلی یک ماژول ورودی/خروجی فشرده است که برای استفاده با کنترل‌کننده‌های CompactLogix طراحی شده است. این ماژول عملکردهای شمارش دقیق و کنترل برای ورودی‌های انکودر مربعی را فراهم می‌کند و از خروجی‌های فیزیکی و مجازی پشتیبانی می‌کند. با عایق‌بندی تقویت‌شده و قابلیت پاسخ‌دهی سریع، مناسب برای کاربردهای کنترل حرکت و موقعیت با نیازهای بالا است.

مشخصات فنی

• سازنده: آلن-برادلی

• خط تولید: CompactLogix

• شماره قطعه: 1769-HSC

• نوع محصول: ماژول شمارنده سرعت بالا

• وزن: ۰.۴۴ پوند (۰.۲۰ کیلوگرم)

• ورودی‌ها: ۲ ورودی تفاضلی انکودر مربعی (ABZ)

• خروجی‌ها: مجموعاً ۱۶ خروجی (۴ فیزیکی، ۱۲ مجازی)

• جریان در حالت روشن: ۱ آمپر برای هر نقطه؛ ۴ آمپر برای هر ماژول

• جریان کشیده شده از گذرگاه:

• ۴۲۵ میلی‌آمپر در ۵.۱۴ ولت مستقیم

• ۰ میلی‌آمپر در ۲۴ ولت مستقیم

• جریان پشت‌صفحه: ۱.۴ آمپر در ۲۴ ولت مستقیم

• حداکثر جریان کشیده شده از گذرگاه: ۵ میلی‌آمپر در ۵ ولت مستقیم

• مصرف توان: ۳۳.۶ وات

• اتلاف توان: ۷.۵ وات

• ولتاژ عایق‌بندی: ۷۵ ولت پیوسته، عایق‌بندی تقویت‌شده؛ آزمایش شده با ۱۲۰۰ ولت متناوب به مدت ۲ ثانیه

• کابل پیشنهادی: زوج به هم تابیده با محافظ جداگانه (یا مطابق با سازنده انکودر/حسگر)

• سایز سیم:

• مس جامد: ۲۲–۱۴ AWG (۰.۳۲–۲.۱ میلی‌متر مربع)

• مس رشته‌ای: ۲۲–۱۶ AWG (۰.۳۲–۱.۳ میلی‌متر مربع)، عایق تا ۹۰ درجه سانتی‌گراد

• سری: A و B

• نوع پوشش: باز

• دمای کاری: ۰–۶۰ درجه سانتی‌گراد

• محدوده فاصله منبع تغذیه: ماژول باید در چهار اسلات از منبع تغذیه سیستم قرار داشته باشد

ویژگی‌ها

• شمارش با سرعت بالا برای ورودی‌های انکودر مربعی

• چندین خروجی فیزیکی و مجازی برای کنترل انعطاف‌پذیر

• عایق‌بندی تقویت‌شده برای ایمنی و اطمینان

• طراحی فشرده برای یکپارچه‌سازی در سیستم‌های CompactLogix

• پشتیبانی از کاربردهای کنترل حرکت و موقعیت

سناریوهای کاربردی

• کنترل حرکت: ردیابی موقعیت و پایش سرعت مبتنی بر انکودر

• ماشین‌آلات بسته‌بندی: شمارش با سرعت بالا برای سیستم‌های جابجایی محصول

• جابجایی مواد: کنترل مطمئن نقاله‌ها و سیستم‌های دسته‌بندی

• سیستم‌های خودکارسازی: یکپارچه‌سازی در پلتفرم‌های CompactLogix برای کنترل توزیع‌شده

پرسش‌های متداول

• س: ماژول 1769-HSC چند ورودی پشتیبانی می‌کند؟  ج: دو ورودی تفاضلی انکودر مربعی.

• س: چند خروجی در دسترس است؟  ج: مجموعاً ۱۶ خروجی، شامل ۴ خروجی فیزیکی و ۱۲ خروجی مجازی.

• س: ولتاژ عایق‌بندی چقدر است؟  ج: ۷۵ ولت پیوسته، آزمایش شده با ۱۲۰۰ ولت متناوب به مدت ۲ ثانیه.

• س: حداکثر اتلاف توان چقدر است؟  ج: ۷.۵ وات.

• س: این ماژول چگونه با 1769-HSC2 مقایسه می‌شود؟  ج: ماژول 1769-HSC دو ورودی انکودر مربعی را پشتیبانی می‌کند، در حالی که 1769-HSC2 قابلیت ورودی گسترده‌تری برای کاربردهای پیچیده‌تر ارائه می‌دهد.
