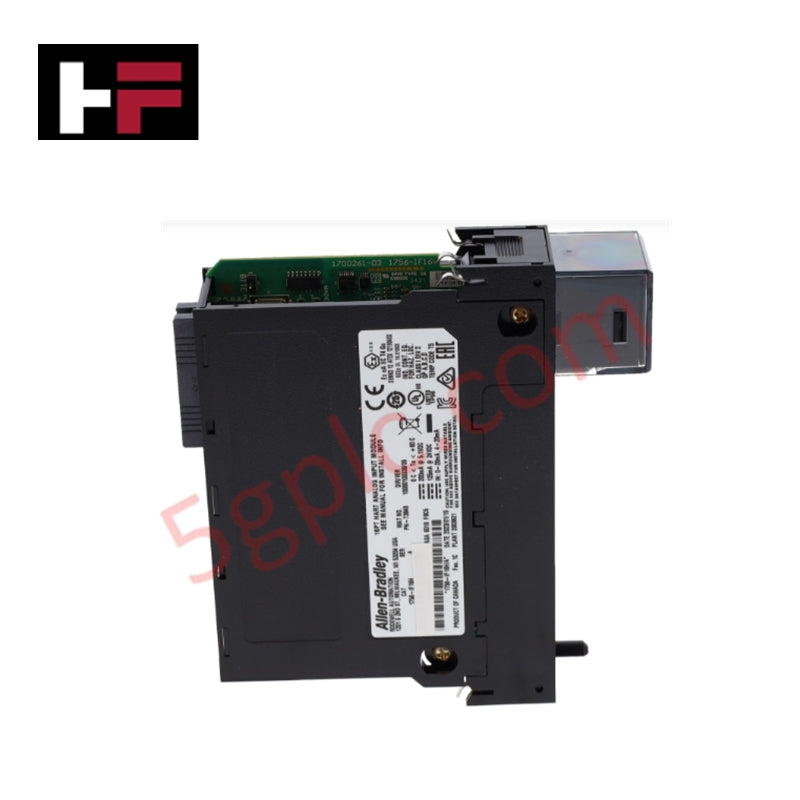

آلن-برادلی ۱۷۵۶-آی‌اف۱۶اچ کنترل‌لوژیکس ماژول ورودی آنالوگ ۱۶ نقطه‌ای هارت

بررسی اجمالی

ماژول آلن-برادلی 1756-IF16H یک ماژول ورودی آنالوگ کنترل‌لاژیکس با کارایی بالا است که پروتکل HART را در هر کانال پشتیبانی می‌کند. این ماژول ۱۶ ورودی آنالوگ تفاضلی با مودم‌های اختصاصی HART ارائه می‌دهد که برای کنترل دقیق فرآیند و یکپارچه‌سازی با ترمینال‌های اپراتوری پنل‌ویو پلاس مناسب است.

مشخصات فنی

• سازنده: آلن-برادلی

• خط تولید: کنترل‌لاژیکس

• مدل / شماره قطعه: 1756-IF16H

• نوع محصول: ماژول ورودی آنالوگ با پروتکل HART

• نوع ماژول: ۱۶ نقطه ورودی آنالوگ تفاضلی با مودم‌های اختصاصی HART

• دامنه سیگنال آنالوگ: ۰–۲۰ میلی‌آمپر، ۴–۲۰ میلی‌آمپر

• وضوح: ۱۶–۲۱ بیت

• فرمت داده: حالت عدد صحیح (چپ‌چین، مکمل دو)، عدد اعشاری شناور ۳۲ بیتی IEEE

• روش تبدیل: تقریب متوالی

• زمان اسکن ماژول: ۱۱–۳۲۸ میلی‌ثانیه (بسته به فیلتر)

• زمان اسکن HART: حدود ۱ ثانیه هنگام فعال بودن همه کانال‌ها

• ورودی‌ها: ۱۶ ورودی تفاضلی

• جریان بک‌پلین: ۵.۱ ولت مستقیم – ۲۰۰ میلی‌آمپر؛ ۲۴ ولت مستقیم – ۱۲۵ میلی‌آمپر

• توان کل بک‌پلین: ۴.۰۲ وات

• حفاظت در برابر ولتاژ بیش از حد ورودی: ۸ ولت مستقیم

• ولتاژ ایزولاسیون: ۵۰ ولت پیوسته

• بلوک ترمینال قابل جدا شدن: 1756-TBCH؛ 1756-TBS6H

• نوع محفظه: باز

ویژگی‌های کلیدی

• مودم اختصاصی HART برای هر کانال جهت ارتباط دیجیتال دقیق

• پشتیبانی از تبدیل ورودی آنالوگ با وضوح بالا

• نرخ‌های اسکن انعطاف‌پذیر با گزینه‌های فیلتر برای تثبیت سیگنال

• سازگار با ترمینال‌های اپراتوری پنل‌ویو پلاس و کنترل‌کننده‌های کنترل‌لاژیکس

• بلوک‌های ترمینال قابل جدا شدن برای سهولت در سیم‌کشی و نگهداری

سناریوهای کاربردی

• نظارت بر فرآیندهای صنعتی که نیازمند دستگاه‌های مجهز به HART هستند

• دریافت سیگنال‌های آنالوگ چندکاناله در سیستم‌های کنترل‌لاژیکس

• یکپارچه‌سازی با ترمینال‌های اپراتوری پنل‌ویو پلاس و پنل‌ویو پلاس CE

• اندازه‌گیری دقیق و جمع‌آوری داده‌ها در اتوماسیون فرآیند

پرسش‌های متداول

س: آیا همه کانال‌ها می‌توانند همزمان HART را اجرا کنند؟
ج: بله، همه ۱۶ کانال می‌توانند پروتکل HART را همزمان اجرا کنند، با زمان اسکن تقریبی ۱ ثانیه برای هر ماژول.

س: چه نوع ورودی‌های آنالوگی پشتیبانی می‌شود؟
ج: ۱۶ کانال تفاضلی که سیگنال‌های ۰–۲۰ میلی‌آمپر و ۴–۲۰ میلی‌آمپر را پشتیبانی می‌کنند.

س: آیا حفاظت در برابر ولتاژ بیش از حد وجود دارد؟
ج: بله، هر کانال ورودی تا ۸ ولت مستقیم حفاظت در برابر ولتاژ بیش از حد دارد.
