جزئیات محصول
مروری بر محصول

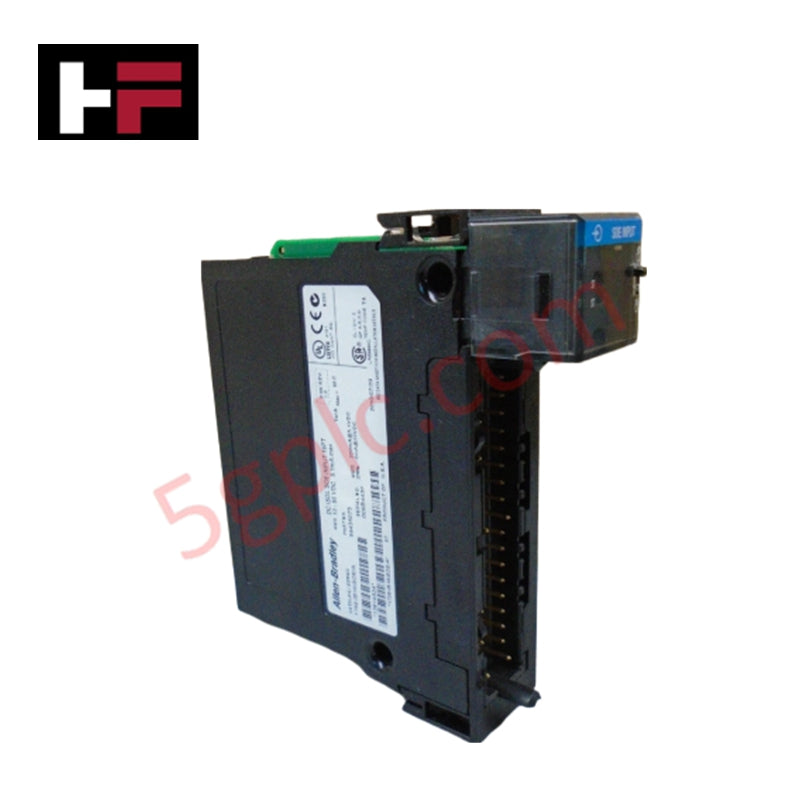

ماژول Allen Bradley 1756-IC16 به عنوان یک ماژول ورودی دیجیتال با چگالی بالا در پلتفرم ControlLogix عمل میکند. این ماژول سیگنالهای 48 ولت DC سمت میدان را با بکلین PLC ارتباط میدهد و به کنترلر اجازه میدهد وضعیت کلیدها، حسگرها و سایر دستگاههای گسسته را نظارت کند. این ماژول انتقال داده با سرعت بالا را تسهیل کرده و جداسازی الکتریکی قوی بین سیمکشی میدان و مدار حساس منطق را فراهم میکند. به عنوان یک جزء اصلی خانواده 1756 I/O، از معماریهای پیچیده اتوماسیون در محیطهای صنعتی سنگین پشتیبانی میکند.
مشخصات فنی
| ویژگی | جزئیات مشخصات |
| سازنده | Allen Bradley / Rockwell Automation |
| شماره قطعه | 1756-IC16 |
| تعداد ورودیها | 16 ورودی (2 گروه 8 تایی) |
| ولتاژ ورودی نامی | 48 ولت DC |
| ولتاژ جداسازی پیوسته | 250 ولت (بین گروههای 8 ورودی) |
| نوع ماژول | ورودی دیجیتال/گسسته |
| سازگاری پلتفرم | شاسی ControlLogix (1756) |
| وضعیت | 100٪ نو و اصل |
مزایای مهندسی
-
جداسازی برتر گروهی: ماژول 1756-IC16 جداسازی پیوسته 250 ولت بین گروههای ورودی را ارائه میدهد. این طراحی از تأثیر نویز الکتریکی یا حلقههای زمین در یک گروه بر عملکرد گروه دوم جلوگیری میکند و یکپارچگی سیگنال را در مدارهای مختلف میدان تضمین میکند.
-
بهینهسازی ویژه ولتاژ: این ماژول به طور خاص سیگنالهای 48 ولت DC را مدیریت میکند. استفاده از 48 ولت به جای 24 ولت استاندارد، نیاز جریان را در کابلهای طولانی کاهش داده و تشخیص سیگنال را در محیطهای با تداخل الکترومغناطیسی بالا بهبود میبخشد.
-
قابلیت اطمینان مبتنی بر شاسی: ماژول مستقیماً در هر شاسی استاندارد ControlLogix 1756 قرار میگیرد. این ماژول برق را مستقیماً از بکلین دریافت میکند و نیاز به منبع تغذیه خارجی سمت منطق را حذف کرده و سیمکشی کلی محفظه را ساده میکند.
-
جداسازی سریع خطا: تیمهای نگهداری از نشانگرهای LED وضعیت هر نقطه برای تأیید وجود برق و سیگنال در سمت میدان استفاده میکنند. این نشانههای بصری زمان عیبیابی را با شناسایی حسگرهای خراب یا سیمهای قطع شده بدون نیاز به آزمایش دستی به شدت کاهش میدهند.
-
معماری مقیاسپذیر: چگالی 16 کاناله به مهندسان اجازه میدهد تعداد ورودی/خروجی را در هر اسلات شاسی به حداکثر برسانند. این موضوع محدودیتهای فضایی در تابلوهای کنترل را حل کرده و در عین حال انعطافپذیری افزودن ماژولهای بیشتر با گسترش سیستم اتوماسیون را حفظ میکند.
سؤالات متداول
-
آیا 1756-IC16 به صورت نو عرضه میشود؟
بله. این ماژول را به صورت 100٪ نو و در بستهبندی اصلی کارخانه عرضه میکنیم. هر واحد شامل مستندات فنی اصلی و مهر کارخانه برای تضمین اصالت و عملکرد بهینه است.
-
آیا ماژول شامل بلوک ترمینال قابل جدا شدن (RTB) است؟
خیر. مانند اکثر ماژولهای 1756 I/O، 1756-IC16 به بلوک ترمینال قابل جدا شدن جداگانه نیاز دارد. برای تکمیل نصب باید یا 1756-TBNH (20 موقعیت NEMA) یا 1756-TBSH (20 موقعیت گیره فنری) را سفارش دهید.
-
آیا میتوان ولتاژهای مختلف را روی همان ماژول 1756-IC16 ترکیب کرد؟
اگرچه ماژول جداسازی بین گروهها را فراهم میکند، توصیه میکنیم برای رعایت مشخصات الکتریکی، ولتاژ 48 ولت DC را در تمام کانالها حفظ کنید. جداسازی 250 ولت به طور خاص از اختلاف ولتاژ بین گروهها محافظت میکند.
-
مزیت ورودی 48 ولت DC نسبت به 24 ولت DC چیست؟
آستانه 48 ولت DC ایمنی بیشتری در برابر افت ولتاژ و نویز القایی در تأسیسات وسیع فراهم میکند. این اطمینان میدهد که PLC وضعیت «روشن» را حتی زمانی که حسگرها دور از تابلو کنترل اصلی قرار دارند، به درستی ثبت کند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
