جزئیات محصول
بررسی اجمالی

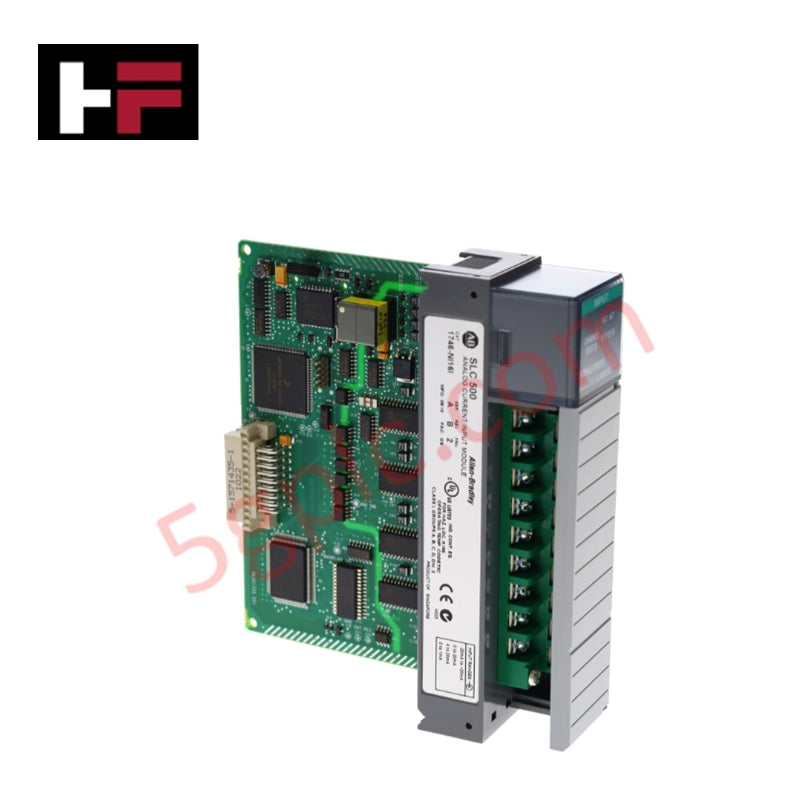

ماژول آلن-برادلی 1746-NI16I یک ماژول ورودی آنالوگ ۱۶ کاناله از سری SLC 500 است که برای دریافت دقیق سیگنالها در سامانههای کنترل طراحی شده است. این ماژول از چندین بازه جریان ورودی پشتیبانی میکند، تبدیل سیگنال با دقت بالا به روش سیگما-دلتا دارد و دارای جداسازی قوی برای عملکرد مطمئن در محیطهای صنعتی است.
مشخصات فنی
-
سازنده: آلن-برادلی (راکول اتوماسیون)
-
مدل / شماره قطعه: 1746-NI16I
-
نوع محصول: ماژول ورودی آنالوگ
-
خط تولید: SLC 500
-
تعداد ورودیها: ۱۶ کانال
-
نوع سیگنال ورودی: ۰–۲۰ میلیآمپر، ۴–۲۰ میلیآمپر، ±۲۰ میلیآمپر، ۰–۱ میلیآمپر
-
پهنای باند: ۶–۲۵۰ هرتز
-
پاسخ پلهای: ۹–۶۳۰ میلیثانیه
-
فیلتر ورودی: فیلتر دیجیتال پایینگذر با فرکانسهای قابل برنامهریزی (۶، ۱۰، ۲۰، ۴۰، ۶۰، ۸۰، ۱۰۰، ۲۵۰ هرتز)
-
نوع تبدیل: سیگما-دلتا
-
جریان بکپلین: ۱۲۵ میلیآمپر در ۵ ولت مستقیم؛ ۷۵ میلیآمپر در ۲۴ ولت مستقیم
-
جداسازی: ۵۰۰ ولت جریان متناوب به مدت ۱ ثانیه (کانال به بکپلین)
-
نمایشگرهای LED: ۵ چراغ سبز (یکی برای هر گروه چهار کاناله) بهعلاوه نشانگر وضعیت ماژول
-
محل نصب در شاسی: هر شکاف ورودی/خروجی به جز شکاف شماره ۰
-
اتلاف حرارتی: ۲.۴۳ وات
-
کابل پیشنهادی: بلدن شماره ۸۷۶۱ یا معادل آن
ویژگیهای کلیدی
-
پشتیبانی از چندین بازه جریان آنالوگ برای یکپارچگی انعطافپذیر سامانه
-
۱۶ کانال با نظارت جداگانه و نشانگر وضعیت گروهی
-
تبدیل آنالوگ به دیجیتال به روش سیگما-دلتا برای دقت بالا
-
فیلتر پایینگذر دیجیتال برای کاهش نویز سیگنال
-
ولتاژ جداسازی بالا برای اطمینان از پایداری سامانه
کاربردها
-
پایش و اندازهگیری فرآیندها در سامانههای SLC 500
-
یکپارچهسازی با ورودی/خروجی ۱۲۰ ولت جریان متناوب و دیگر دستگاههای آنالوگ
-
اتوماسیون صنعتی که نیازمند ورودیهای سیگنال آنالوگ با دقت بالا است
پرسشهای متداول
س1: بازههای سیگنال ورودی که 1746-NI16I پشتیبانی میکند چیست؟
این ماژول از سیگنالهای ۰–۲۰ میلیآمپر، ۴–۲۰ میلیآمپر، ±۲۰ میلیآمپر و ۰–۱ میلیآمپر پشتیبانی میکند.
س2: وضعیت کانالها چگونه نمایش داده میشود؟
هر گروه چهار کاناله دارای یک چراغ سبز LED است و یک چراغ دیگر برای نشان دادن وضعیت ماژول وجود دارد.
س3: ماژول چه جداسازیای فراهم میکند؟
ماژول جداسازی ۵۰۰ ولت جریان متناوب به مدت ۱ ثانیه را فراهم میکند که از بکپلین و سیگنالهای ورودی محافظت میکند.
